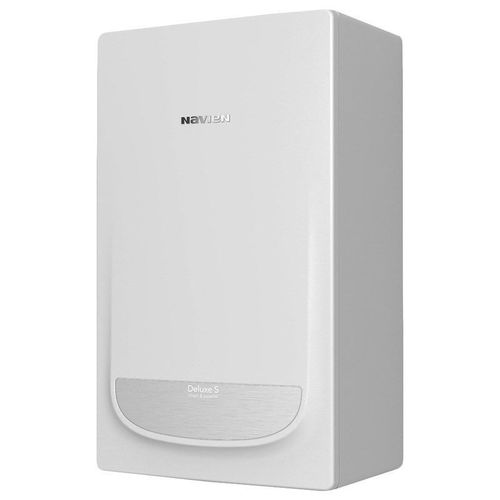

Газовый котёл Navien Deluxe S PRO 24K двухконтурный настенный 24 кВт с закрытой камерой сгорания, предназначен для отопления помещений площадью до 240 м2.
Настенные газовые котлы серии Deluxe S PRO от южнокорейской компании «Навьен» — это обновлённая линейка, в которой сохранены все преимущества первого поколения и добавлены значительные улучшения. Котлы имеют грамотное соотношение веса и размера конструкции, отличаются лаконичным исполнением и изготовлены из надёжных и качественных материалов. Модели имеют раздельные теплообменники, выполненные из нержавеющей стали. В серии Deluxe S PRO реализована поддержка протокола OpenTherm, режим «Тёплый пол» с пониженной температурой отопительной воды от 30°С, а в комплекте поставляется обновлённый сенсорный пульт управления NR-40S. Усовершенствованная гидрогруппа европейского типа упрощает монтаж и обслуживание, а для подключения коаксиального дымохода 60/100 больше не требуется переходник с 75-го диаметра — подходит универсальный коаксиальный комплект.
Navien Deluxe S PRO 24K имеет габариты (ВхШхГ) 66,5x40x25,5 см и весит 26 кг (без воды).
Особенности двухконтурного котла Navien Deluxe S PRO 24K 24 кВт
- Поддержка протокола OpenTherm;
- Режим «Тёплый пол» (температурный режим ОВ от 30°С до 80°С);
- Обновлённый сенсорный пульт управления NR-40S в комплекте;
- Модулируемая система турбонаддува;
- Модуляция мощности горелки;
- Стабильная система защиты от замерзания;
- Мгновенный нагрев воды и повышенная производительность ГВС (до 13,8 л/мин);
- Возможность эксплуатации как на природном, так и на сжиженном газе;
- Возможность установки коаксиальной и раздельной системы дымоудаления: универсальный коаксиальный дымоход 60/100 без переходника, а также раздельный 80/80;
- Вентилятор с изменяемой частотой вращения;
- Усовершенствованная гидрогруппа европейского типа — упрощён доступ к вторичному теплообменнику, трёхходовому клапану и узлам гидрогруппы при обслуживании;
- Датчик давления теплоносителя вместо датчика протока в контуре отопления;
- Работа котла при давлении отопительной воды от 0,4 бар;
- Работа котла при давлении газа от 4 мбар;
- Регулировка температуры отопительной воды в пределах от +30°С до +80°С;
- Регулировка температуры горячего водоснабжения в пределах от +30°С до +60°С;
- Модернизированный циркуляционный насос с автоматическим воздухоотводчиком;
- Встроенный расширительный бак;
- Электронная плата управления;
- Газовый клапан Time (Корея);
- Компактный размер благодаря новой конструкции камеры сгорания;
Автоматика котла имеет 7 ступеней защиты:
- датчик APS для контроля работы системы дымоудаления и влияющего на обороты вентилятора;
- защита от сбоев даже при частых скачках напряжения благодаря встроенному в плату управления чипу SMPS в пределах ±30%;
- датчик давления теплоносителя в отопительном контуре;
- ионизационный контроль наличия пламени;
- предохранительный клапан сброса избыточного давления в системе отопления на 3 бар;
- система защиты от замерзания: если температура воды в контуре отопления опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая циркуляцию теплоносителя в системе отопления; при падении температуры воды ниже 6°С автоматически включается горелка и подогревает теплоноситель до 21°С;
- автоматическая система защиты от заклинивания: если котёл подключён к коммуникациям и не используется в течение 24 часов, включается циркуляционный насос на 30 секунд и трёхходовой клапан переключается из положения отопительной воды в положение ГВС и обратно;
Автоотключение котла происходит в случае внезапного погасания пламени на горелке; перегрева теплообменника; отсутствия циркуляции теплоносителя; отсутствия достаточной тяги в дымоходе.
Комплектация
- котёл в сборе;
- сенсорный пульт управления NR-40S;
- кронштейн крепления пульта к стене;
- удлинительный кабель пульта 2,5 м;
- шуруп 4х50 мм — 2 шт.;
- шуруп 4х25 мм — 2 шт.;
- дюбель-гвоздь 6х55 мм — 6 шт.;
- монтажная планка крепления котла;
- паспорт;
- руководство пользователя;
- гарантийный талон;
Документация
- Котлы Navien Deluxe S PRO — Технический паспорт изделия (открыть PDF-файл)
- Котлы Navien Deluxe S PRO — Руководство пользователя (открыть PDF-файл)
- Сертификаты и документация на официальном сайте Navien (открыть страницу)
- Информационное письмо о совместимых дымоходах (открыть PDF-файл)
Технические характеристики
| Производитель | Navien |
| Серия | Deluxe S PRO |
| Модель | Deluxe S PRO 24K |
| Тип | котёл отопления |
| Вид по используемому топливу | классический газовый |
| Тип топлива | природный газ, сжиженный газ |
| Тип монтажа | настенный |
| Номинальная тепловая мощность QN | 24 кВт |
| Отапливаемая площадь | до 240 м2 |
| Количество контуров | 2 |
| Тип камеры сгорания | закрытая |
| КПД | 91,5% |
| Тепловая мощность контура отопления | 8,0–24,0 кВт |
| Тепловая мощность контура ГВС | 24 кВт |
| Температура нагрева воды в контуре отопления | от +30°C до +80°C |
| Температура нагрева воды в контуре водоснабжения | от +30°C до +60°C |
| Производительность ГВС при ΔT=25°C | 13,8 л/мин |
| Производительность ГВС при ΔT=40°C | 8,6 л/мин |
| Рабочее давление системы отопления | от 0,5 до 3 бар |
| Рабочее давление системы ГВС | от 0,3 до 8 бар |
| Расход природного газа | от 0,86 до 2,58 м3/час |
| Расход сжиженного газа | от 0,71 до 2,15 м3/час |
| Давление природного газа | от 10 до 25 мбар |
| Давление сжиженного газа | от 28 до 37 мбар |
| Напряжение электросети | 230 В |
| Потребляемая мощность | 150 Вт |
| Диаметр труб системы дымоудаления | 60/100 мм (80/80 мм) |
| Размер подключения отопительного контура | G 3/4" НР |
| Размер подключения контура ГВС | G 1/2" НР |
| Размер подключения газа | G 3/4" НР |
| Температура хранения | от +1°C до +40°C |
| Относительная влажность воздуха | не более 80% |
| Габаритные размеры (ВхШхГ) | 665 x 400 x 255 мм |
| Вес (без воды) | 26 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Южная Корея |
| Страна производства | Южная Корея |
