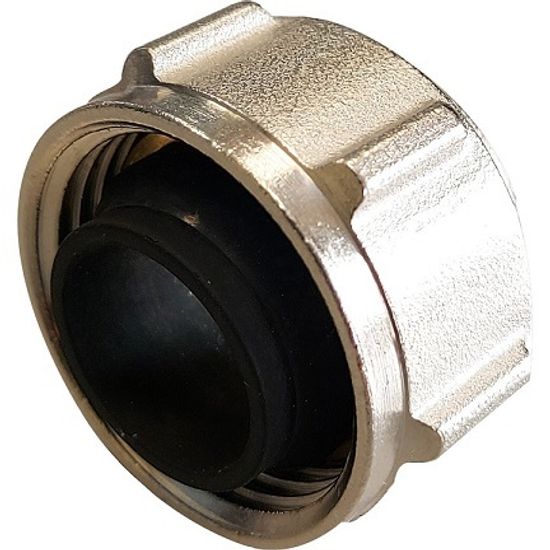

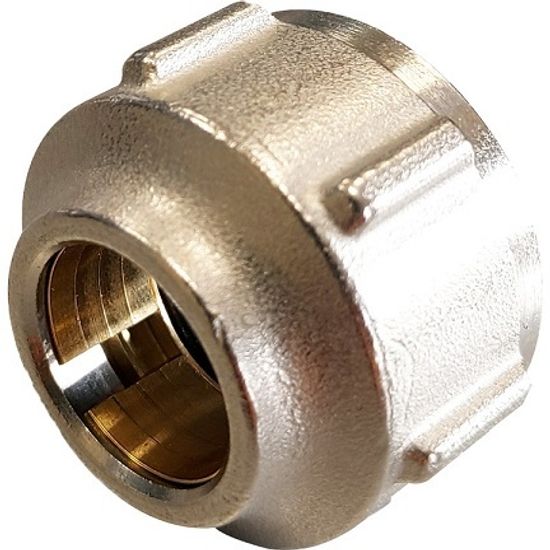

Фитинг компрессионный Stout для медных труб 15x3/4" (SFC-0027-001520)
Заказать звонок

Фитинг компрессионный Stout для медных труб 15x3/4" (SFC-0027-001520)

Фитинг компрессионный Stout для медных труб 15x3/4" (SFC-0027-001520)
Stout
Артикул: SFC-0027-001520
497 руб

СКИДКА 30% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 5 лет

Сумма заказа:
497 руб

Фитинг компрессионный Stout для медных труб 15x3/4" (SFC-0027-001520) предназначен для присоединения трубок Stout SFA-0025 и SFA-0026 диаметром 15 мм к штуцерам оборудования с наружной резьбой 3/4" и соответствующей геометрией, например коллекторов распределительных блоков Stout.

Указания по монтажу

  • Компрессионные фитинги имеют разборное соединение, и поэтому должны размещаться в доступных для ревизии местах.
  • Компрессионные фитинги замоноличивать в конструкции пола и стен строго запрещено.
  • Монтаж фитинга производится обычным гаечным ключом с открытым зевом без применения специальных инструментов.
  • Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающим рабочее, но не менее 6 бар. При обнаружении протечки следует осторожно подтянуть накидную гайку на 1/4 оборота.

Порядок монтажа

  1. Проверьте отсутствие дефектов на трубе и деталях фитинга, обращая особое внимание на сохранность конусной поверхности и уплотнительного кольца.
  2. Обрежьте трубу перпендикулярно её оси специальным инструментом.
  3. Наденьте накидную гайку на трубу резьбой в сторону её обрезанного конца.
  4. Наденьте обжимное кольцо на трубу.
  5. Вставьте штуцер в трубу до упора.
  6. Придвиньте обжимное кольцо к концу трубы.
  7. Приставьте трубу с фитингом к ответному штуцеру оборудования, например к выходу распределительного коллектора Stout, соблюдая их соосность.

Документация

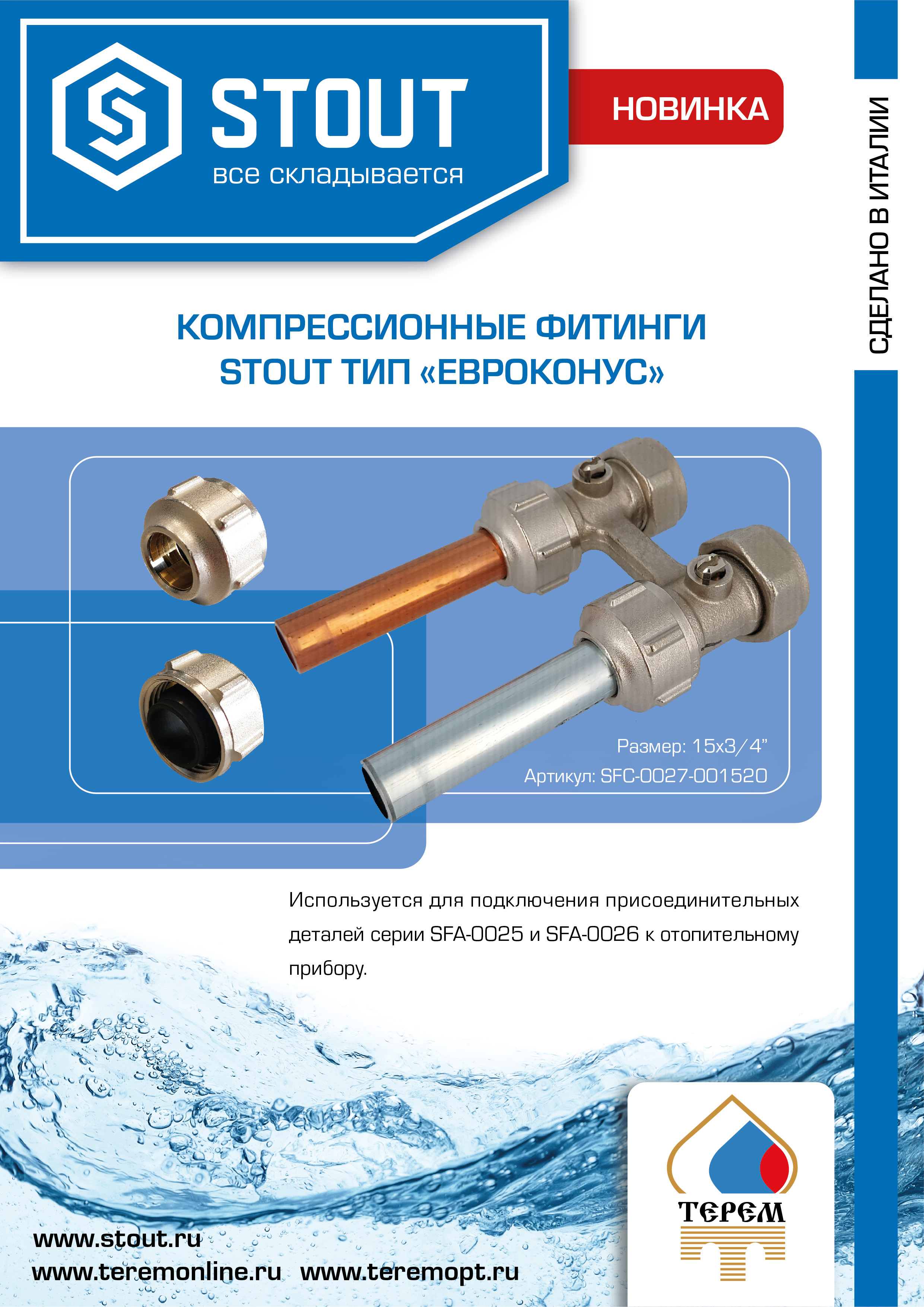

  1. Листовка "Компрессионный фитинг Stout SFC-0027-001520"

Технические характеристики

Производитель Stout
Тип резьбозажимное соединение
Коллекция SFC
Серия SFC-0027
Артикул SFC-0027-001520
Размер трубы 15 мм
Размер резьбового соединения 3/4"
Номинальное давление (PN) 10 бар
Рабочая температура до +120°C
Область применения системы отопления и водоснабжения
Назначение для медных труб
Материал штуцера латунь CW617N
Материал накидной гайки хромированная латунь CW617N
Максимальная сила крутящего момента 30 Н·м
Масса 50 г
Страна-родина бренда Италия
Страна производства Италия
Официальная гарантия производителя 5 лет
