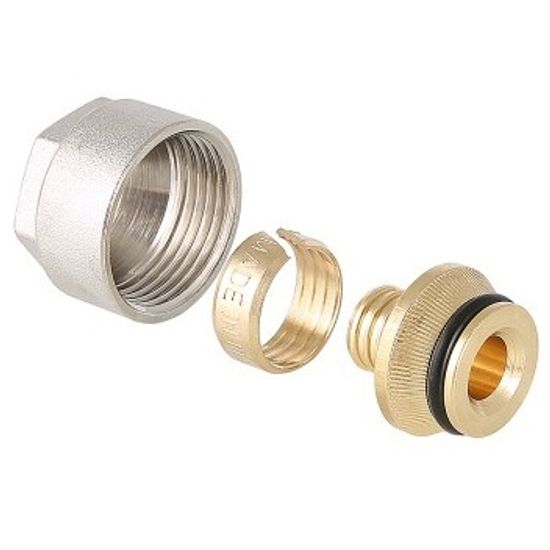

Резьбозажимное соединение Valtec 20 (2,8) x 3/4" «евроконус» (арт. VT.4410.NE.2028) предназначено для присоединения серых пластиковых (полиэтиленовых) труб Валтек PEX и PE-RT с наружным диаметром 20 мм и толщиной 2.8 мм к элементам трубопроводных систем, имеющим резьбовые патрубки с наружной резьбой стандарта 3/4" «евроконус», например, к патрубкам арматуры и коллекторным блокам.
Область применения
Коллекторный фитинг Valtec VT.4410.NVE.2028 евроконус 20 (2,8)х 3/4" может использоваться на трубопроводах холодного (в том числе, питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также технологических трубопроводах, транспортирующих газы и жидкости, неагрессивные к материалам фитинга.
Условия эксплуатации
Коллекторный фитинг Valtec VT.4410.NE.2028 евроконус 20 (2,8)х 3/4" для труб из сшитого полиэтилена рассчитан на применение в системах с давлением до 10 бар. В качестве рабочей среды допускается использовать воду и растворы гликолей (с концентрацией до 50%). Температура рабочей среды должна находиться в пределах от -20°C до +110°C с допустимым кратковременным аварийным превышением до +130°C.
Указания по монтажу коллекторных фитингов Валтэк
- Перед монтажом пластиковых (PEX, PE-RT), и металлополимерных труб необходимо произвести их калибровку внутренним калибром и снять фаску с внутреннего слоя стенки трубы.
- Для облегчения надевания штуцера фитингов на металлополимерные труб, рекомендуется смазать его мыльной водой.
- Затяжку накидных гаек следует производить с усилием не более 20 Н·м.
- При установке соединителей на коллектор и их демонтаже рекомендуется пользоваться специальным коллекторным ключом Valtec VT.AC670.
- При монтаже соединителей не допускается применение дополнительных уплотнительных материалов.
- После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим расчётное рабочее давление в системе, но не менее 6 бар.
Документация
Технические характеристики
| Производитель | Valtec |
| Серия | VT.4410 |
| Артикул | VT.4410.NE.2028 |
| Тип | резьбозажимное соединение |
| Назначение | для труб PEX и PE-RT из сшитого полиэтилена |
| Область применения | системы отопления и водоснабжения системы транспортировки сжатого воздуха |
| Рабочая среда | вода и растворы гликолей (до 50%) |
| Рабочее давление | 10 бар |
| Испытательное давление | 15 бар |
| Температура рабочей среды | от -20°C до +110°C |
| Кратковременно допустимая температура | +130°C |
| Наружный диаметр трубы | 20 мм |
| Толщина трубы | 2.8 мм |
| Размер резьбы подключения к трубопроводу | 3/4" «евроконус» |
| Предельный крутящий момент (накидная гайка) | 20 Н·м |
| Материал токарных деталей | латунь CW614N |
| Материал накидной гайки | латунь CW617N |
| Материал уплотнительных элементов | EPDM Sh70 |
| Материал гильзы пресс- фитингов | AISI 304 |
| Материал обоймы пресс-фитингов | нейлон (РА-6) |
| Стандарт резьбы накидной гайки | ГОСТ 6357, класс точности «В» |
| Вес | 64 г |
| Срок службы | 15 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
