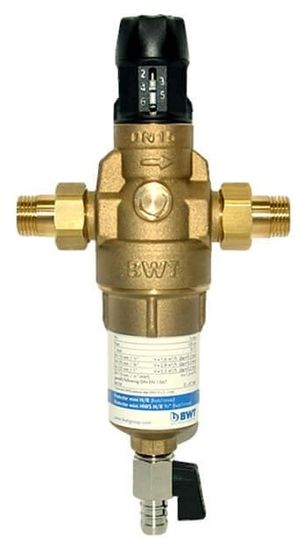

Фильтр BWT Protector mini H/R 3/4" HWS (810563) с редуктором давления предназначен для механической очистки горячей воды с прямой промывкой и установки в системах хозяйственного водоснабжения. Это надёжное и эффективное решение для очистки от нерастворимых примесей, например, ила, песка, окалины и т. д., фильтр рассчитан на удаление частиц размером не больше 2 мм. Предусмотрена система прямой промывки рабочего элемента для восстановления его эффективности.
Protector Mini H/R используется для фильтрации горячей воды с температурой более +70°C. Нижняя часть изготовлена из латуни, сплав отличается высокой прочностью и стойкостью к коррозии. Встроенный редуктор давления защищает оборудование от перепадов давления в трубах.
В обеих версиях вода проникает в корпус сквозь входное отверстие и продвигается через фильтрующий элемент, способный задерживать мелкие частицы размером от 100 мкм. Примеси скапливаются на внешней стороне, а чистая вода направляется в трубопроводную систему. При загрязнении фильтрующей сетки она очищается с помощью прямой промывки, вода удаляется через промывной клапан. Рабочая часть фильтра изготовлена из латуни.
Простое регулярное обслуживание обеспечивает оборудованию высокую эффективность и долговечность. Промывку фильтра рекомендуется проводить минимум раз в два месяца, так как из-за сильного загрязнения фильтрующего элемента давление в системе может снизиться.

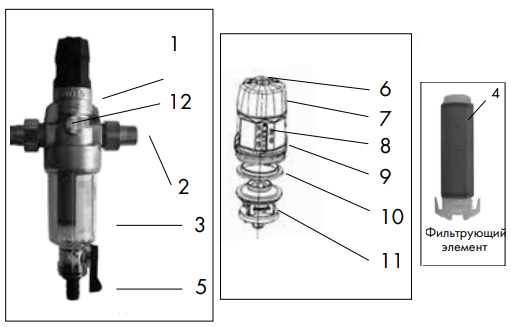

Конструкция
| 1 - головная часть (латунь) с редуктором; |
Габариты
| Размер резьбы A - 3/4" Размер резьбы B - 1" Монтажная длина С - 90 мм Высота D - 160 мм Монтажная длина E - 160 мм Общая высота F - 190 мм |
Документация
Технические характеристики
| Производитель | BWT |
| Серия | Protector mini |
| Артикул | 810563 |
| Тип | фильтр |
| Вид фильтра (по очищающему элементу) | самопромывной |
| Область применения | системы горячего водоснабжения |
| Рабочее давление | до 25 бар |
| Рабочее давление при промывке | 1,5 бара |
| Рабочая температура воды | от 5°C до +70°C |
| Способ очистки | механическая очистка |
| Размер ячейки сетки | 100 мкм |
| Температура окружающей среды | от 5°C до +40°C |
| Производительность при ?p=0,5 бар | 2,8 м3/час |
| Тип резьбы на выходном патрубке | внутренняя/наружная |
| Способ соединения | накидная гайка («американка») |
| Размер присоединения | 3/4" x 1" |
| Условный диаметр трубы DN | 20 мм |
| Наличие манометра | нет |
| Размер присоединения для манометра | 1/4" |
| Способ присоединения манометра | аксиальный |
| Наличие редуктора | да |
| Выходное давление после редуктора | от 2 до 6 бар |
| Материал корпуса | латунь CW617N |
| Материал колбы | латунь CW617N |
| Материал фильтрующего элемента | нержавеющая сталь |
| Страна производства | Австрия |
| Страна-родина бренда | Австрия |
| Официальная гарантия производителя | 1 год |
