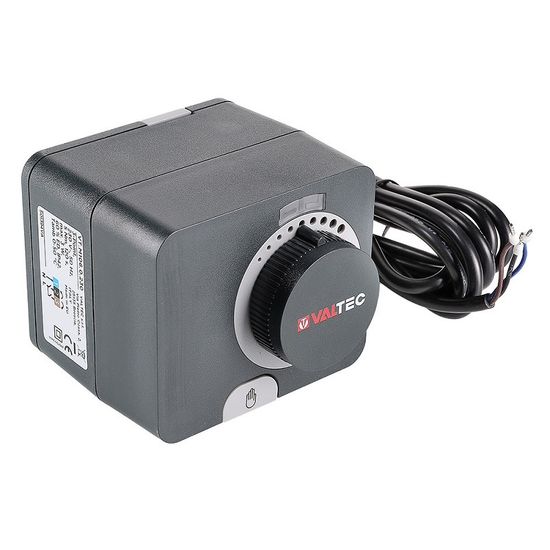

Поворотный трёхпозиционный электропривод Valtec VT.M106.0.024 предназначен для автоматического управления трех- и четырехходовыми смесительными клапанами Валтек и аналогичными им с помощью термостата или контроллера. Управление – импульсное. Возможно переключение на ручное управление.
Напряжение питания – 24 В. Привод подключается к клапану с помощью переходной втулки (входит в комплект поставки). Максимально допустимая температура нагрева корпуса клапана (арматуры) +150°С.
Совместимое оборудование
Электроприводы Валтек можно использовать с поворотными клапанами следующих производителей:
- Valtec
- Esbe Type F&G&MG
- Seltron
- Somatherm
- Acaso
- WIP
- Ivar
- Hora
- BRV
- Barberi
- Afriso
- Olimp
- Hoval
- IMIT
- IMP
- PAW old type
- VALVEX controlmix
Схема подключения привода Валтек VT.M106 с управлением от трёхпозиционного термостата
Конструкция
| 1 - кнопка для демонтажа/монтажа тыльной панели привода; |
Комплектация
- электропривод 24 В
- провод соединительный 1,5 метра
- шпилька антиротационная - 2 шт.
- винт крепления адаптера
- адаптер
- паспорт изделия
- упаковка
Документация
- Технический паспорт (открыть PDF-файл)
- Декларация соответствия на электроприводы Valtec 24В (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.M106.0 |
| Артикул | VT.M106.0.024 |
| Тип | электропривод |
| Управление | трёхконтактный термостат |
| Напряжение входного управляющего сигнала | 24 В АС |
| Напряжение питания | 24 В АС |
| Потребляемая мощность | от 2,5 до 4,0 В |
| Крутящий момент | 5 Н·м |
| Угол поворота вала | 90° |
| Время поворота вала на 90° | 120 сек |
| Резьба на винте крепления к клапану | М5 |
| Длина присоединительного провода | 1,5 м |
| Температура корпуса смесительного клапана | от 0°C до +130°C |
| Диапазон температур окружающего воздуха | от 0°C до +50°C |
| Температура хранения | от -20°C до +80°C |
| Класс защиты от внешних воздействий | IP42 |
| Уровень шума | до 30 дБ |
| Относительная влажность воздуха | до 80% |
| Цвет | серый |
| Высота | 80 мм |
| Ширина | 95 мм |
| Глубина | 92 мм |
| Средний полный срок службы | 15 лет |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
