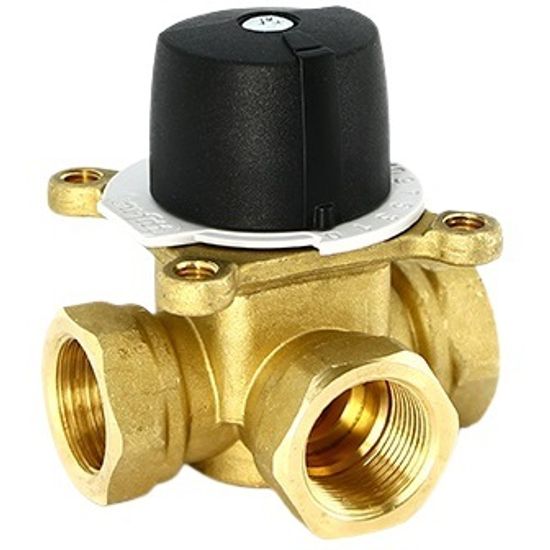

Трёхходовой 3-х ходовой смесительный клапан Uni-Fitt 3/4" Kvs 6

Трёхходовой 3-х ходовой смесительный клапан Uni-Fitt 3/4" Kvs 6 (артикул 360G0630) предназначен для применения в качестве смесительного или разделительного клапана в системах отопления. Управление клапаном может осуществляться как вручную, так и с помощью сервопривода.

Номинальный пропусктная способность клапана (Kvs) составляет 6 м3/час. Весит изделие 660 г.

Условия эксплуатации

3-ходовые смесительные клапаны Юни-Фитт разрешается применять в системах отопления с температурой рабочей среды от 0°С до +110°С и рабочим давлением до 10 бар.

Пример установки

Трехходовой смесительный клапан может устанавливаться как для правостороннего режима работы, так и левостороннего. C завода клапан поставляется с настройкой для подключения по схеме А. Для выбора правостороннего или левостороннего режима необходимо снять рукоятку, индикаторную пластину и повернуть стопорное кольцо в соответствующую сторону.

Конструкция

3-ходовой клапан Uni-Fitt 3/4" состоит из латунного корпуса с тремя патрубками с внутренней резьбой 3/4", заслонки, седла для сервопривода, индикаторной пластины с градацией 0, 3, 5, 7, 9, 10 и рукоятки. Герметичность обеспечивается уплотнительными кольцами из EPDM. Поворачиваясь, заслонка перекрывает один из боковых выходов, одновременно открывая центральный, и наоборот. Рабочий ход заслонки 90°. Клапан не требует техобслуживания. Смеситель не обеспечивает герметичное перекрытие потоков.

Габариты трёхходового клапана Uni-Fitt 3/4" Kvs 6 (арт. 360G0630)

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
