Коллектор Valtec 1"x3/4" 7 контуров для тёплого пола с расходомерами (нерж. сталь) VTc.579.EMNX.0607

Коллекторный блок Valtec 1"x3/4" 7 контуров с расходомерами (нержавеющая сталь) VTc.579.EMNX.0607 служит для распределения потоков по контурам теплого пола, радиаторного отопления и прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля.

Условия эксплуатации

Коллекторный блок Валтек серии VTc.579.EMNX из нержавеющей стали рассчитан на теплоноситель с температурой до +100°C и рабочее давление до 10 атмосфер.

Выходы обратного коллектора блока модели VTc.579.EMNX оборудованы регулирующими клапанами с возможностью установки электротермических сервоприводов, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены автоматическими воздухоотводчиками и дренажными кранами. В комплект входит пара сдвоенных кронштейнов с двумя комплектами хомутов.

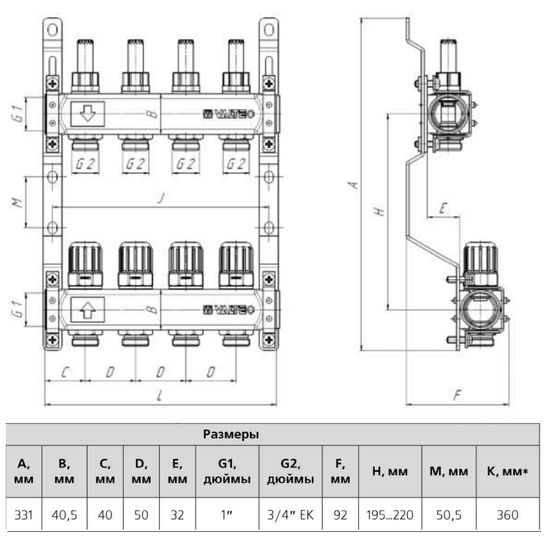

Условный диаметр коллекторов – 1". Количество выходов – от 2 до 12. Резьба выходов – наружная, 3/4". Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».

Конструкция и материалы

Указания по монтажу

1. Монтаж коллекторных блоков серий VTc.579.EMNX и VTc.579.EMN следует про изводить в соответствии с требованиями CП 73.13330.2016.
2. При монтаже не допускается превышение предельных моментов затяжки, указанных в таблице технических характеристик
3. Регулирующие (запорные) клапаны должны находиться на обратном коллекторе, а расходомеры с настроечными клапанами — на подающем.
4. 6.6 Для подключения дренажного клапана и воздухоотводчика к коллекторному блоку рекомендуется использовать коллекторный отвод VTc.63a.N.0604 или коллекторный тройник VTc.630 N.0604.
5. Для подключения боковых патрубков коллекторных блоков 1" к трубопроводам или apматуре других диаметров рекомендуется ипользовать футорки или ниппели коллекторные моделей VTr.585; VTr.384 , VTr.601.
6. Крепление коллектора имеет регулируемое межосевое расстояние, фиксация межосевого расстояния осуществляется за счет кронштейна верхнего крепления.
7. Коллектор может крепиться к кронштейну как прямоугольной частью, так и круглой частью. Для крепления круглой частью следует использовать профильные прокладки (Прокладки типа А). Для крепления прямоугольной частью следует использовать прямые прокладки (Прокладки типа Б).
8. В зависимости от cкeмы подключения подающий и обратный коллектор могут располаться на креплении как сверху, так и снизу.
9. Допускается во время эксплуатации частичное заполнение колбы расходомера рабочей средой.
10. После монтана система должна быть подвергнула гидравлическим испытаниям статическим давлением, в 1,5 раза превышающим расчётное рабочее давление в системе, но не менее 6 бар. Испытания проводятся в порядке, изложенном в CП 73.13330.2016.
11. После монтажа система должна быть промыта в соответствии с требованипми п.6.1.13 CП73.13330.2016.

Документация

1. Технический паспорт на коллекторный блок из нержавеющей стали с клапанами и расходомерами Valtec (открыть PDF-файл)

Технические характеристики
