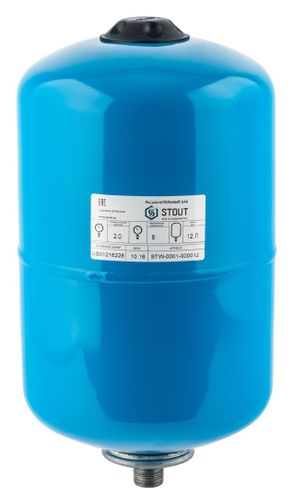

Гидроаккумулятор вертикальный Stout 12 литров (STW-0001-000012)
Заказать звонок

Гидроаккумулятор Stout 12 вертикальный (STW-0001-000012)

Гидроаккумулятор Stout 12 вертикальный (STW-0001-000012)
Stout
Артикул: STW-0001-000012
1 751 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 1 год

Сумма заказа:
1 751 руб

Вертикальный гидроаккумулятор Stout 12 литров (STW-0001-000012)предназначен для компенсации температурного расширения воды или теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в системах водоснабжения с температурой теплоносителя до +100°C и давлением до 8 бар. В качестве теплоносителя может использоваться сетевая вода по СНиП 2.04.07, а также раствор гликоля до 50%.

Корпус бака изготовлен из стали с наружным покрытием синего цвета. Незаменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическими стенками бака. Бак имеет вертикальное цилиндрическое исполнение и предназначен для настенного монтажа. Подключение к системе имеет размер 3/4" с наружной резьбой. Предварительное давление воздушной полости составляем 1,5 бара.

Мембранный бак для водоснабжения Stout STW-0001-000012 имеет объём 12 литров. Высота бака 39 см, диаметр 21 см. Весит изделие 2,5 кг.

Конструкция

Конструкция гидроаккумулятора Stout

Указания по монтажу и эксплуатации

  • Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий. На трубопроводе, соединяющем бак с магистралью, допускается установка запорной арматуры только с пломбировочным устройством, предотвращающим случайное перекрытие бака.
  • Расширительный бак в системах водоснабжения рекомендуется устанавливать так, чтобы жидкость в бак поступала сверху вниз. Это гарантирует отсутствие воздуха внутри мембраны. Рекомендуется устанавливать бак в точке минимального расчетного давления в системе.
  • Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию. Продолжительность заводского испытания повышенным давлением, в 1,5 раз превышащем рабочее, составляет 30 мин.

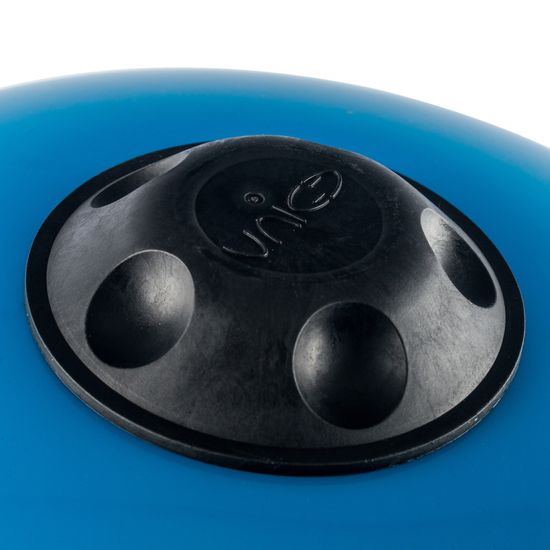

  • Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать заводским параметрам. Если по расчету требуется изменить заводскую установку давления в газовой подушке бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
  • Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть пересчитана.
  • Не рекомендуется производить подкачку воздушной подушки при помощи компрессора, так как это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
  • Запрещается эксплуатировать бак в системе, не снабженной предохранительным клапаном. При этом настройка предохранительного клапана не должна превышать максимальное рабочее давление бака.
  • Монтаж и демонтаж баков производится при отсутствии давления в трубопроводе.
  • При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.

Пример подключения

Пример подключения расширительного бака Stout для водоснабжения

Документация

  1. Техпаспорт на мембранные баки Stout (2023) (открыть PDF-файл)
  2. Руководство по эксплуатации (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSTW-0001
АртикулSTW-0001-000012
Типгидроаккумулятор
Назначениесистемы холодного водоснабжения
Ёмкость12 литров
Рабочая средавода
Рабочее давлениедо 8 бар
Предварительное давление воздушной полости1,5 бар
Исполнениевертикальное
Монтажнастенный
Тип мембранынезаменяемая
Цветсиний
Диапазон рабочих температурот -10°C до +100°C
Тип присоединениярезьбовое
Тип резьбынаружная
Диаметр подключения к системе3/4" НР
Материал корпусасталь
Материал мембраныEPDM
Высота (длина) бака390 мм
Диаметр210 мм
Толщина стенки бака1 мм
Вес 2,5 кг
Официальная гарантия производителя1 год
Страна-родина брендаРоссия
Страна производстваРоссия
