Гидроаккуммулятор Uni-Fitt 35 подвесной WAV35-U

Гидроаккуммулятор Uni-Fitt 35 подвесной WAV35-U
Uni-Fitt
Артикул: WAV35-U
4 588 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
4 588 руб

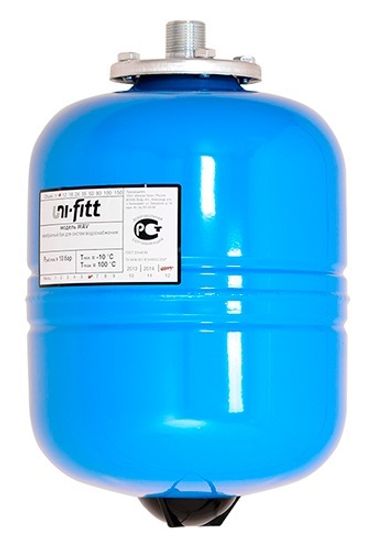

Подвесной гидроаккуммулятор Uni-Fitt 35 (WAV35-U) применяется для поддержания рабочего давления и предотвращения разрушения системы водоснабжения от гидравлического удара.

Корпус бака изготовлен из прочной высококачественной стали с эпоксиполиполиэфирным наружным покрытием синего цвета и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическимистенками бака.

Бак имеет вертикальное исполнение и применяется для настенного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для водоснабжения Uni-Fitt WAV 35 имеет объём 35 литров. Высота бака 45,3 см, диаметр 36,5 см. Весит изделие 5,95 кг.

Габариты

Габариты настенного гидроаккумулятора Uni-Fitt 35 литров

Диаметр DE - 365 мм
Высота Hv - 453 мм
Присоединительный размер G - 3/4"

Указания по монтажу и эксплуатации

  • Место установки гидробака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
  • Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.
  • Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
  • При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
  • Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
  • При эксплуатации мембранного бака не реже 1 раза в месяц проверяйте давление в воздушной полости.
  • Периодически (один раз в год) проводите профилактический осмотр бака.
  • Не допускайте замерзания воды в расширительном баке.

Документация

  1. Расширительные мембранные баки для систем водоснабжения Uni-Fitt WAV и WAO - Паспорт изделия (2021) (открыть PDF-файл)
  2. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
СерияWAV
МодельWAV 35
АртикулWAV35-U
Типгидроаккумулятор
Назначениесистемы холодного и горячего водоснабжения
Ёмкость35 литров
Рабочая средавода
Рабочее давлениедо 10 бар
Предварительное давление воздушной полости1,5 бар
Исполнениеподвесной
Монтажнастенный
Тип мембранызаменяемая
Цветсиний
Диапазон рабочих температурот +1°C до +100°C
Тип резьбынаружная
Диаметр подключения к системе GG 3/4"
Материал бакасталь с эпоксиполиполиэфирным покрытием
Материал мембраныEPDM
Материал ниппелялатунь
Диаметр DE365 мм
Высота Hv453 мм
Вес 5,95 кг
Температура окружающей средыот +1°C до +40°C
Влажность воздухадо 80%
Срок работыдо 100 000 циклов
Средний срок службы7 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваРоссия
