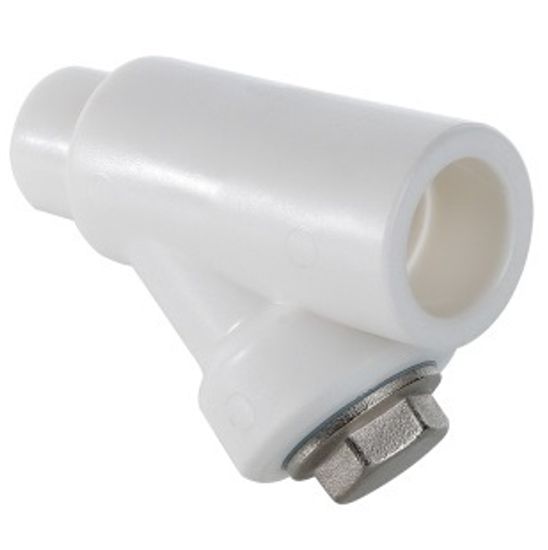

Фильтр механической очистки Valtec 20 мм внутр./нар. полипропиленовый (VTp.787.0.020)

Фильтр механической очистки Valtec 20 мм внутр./нар. полипропиленовый (VTp.787.0.020)
Valtec
Артикул: VTp.787.0.020
220 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 7 лет

Сумма заказа:
220 руб

Фильтр механической очистки Valtec 20 мм внутр./нар. полипропиленовый (арт. VTp.787.0.020) служит для очистки транспортируемой жидкости от нерастворимых примесей размером от 300 мкм.

Пробка и закладная деталь фильтра выполнены из латуни марки CW617N, никелированы, уплотнительная прокладка – из синтетического каучука EPDM. Монтаж фильтра производится методом раструбной сварки. Присоединения – внутреннее/наружное.

Вес фильтра Валтек VTp.787.0.020 составляет 79 г.

Условия эксплуатации

Valtec фильтр механической очистки Валтек VTp.787 используется в составе систем из полипропиленовых труб c рабочей температурой до +90°С и при номинальном давлении (PN) 25 бар.

Указания по монтажу фильтров из полипропилена Valtec VTp.787

  • Фильтр Валтек из полипропилена должен монтироваться таким образом, чтобы пробка фильтровальной камеры была направлена вниз, при этом направление потока должно совпадать с направлением стрелки на корпусе.
  • Монтаж изделия должен осуществляться при температуре окружающей среды не ниже +5°С.
  • Соединения изделия с полипропиленовыми трубами должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.

Порядок монтажа

  1. отрезать трубу строго перпендикулярно ее продольной оси;
  2. подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
  3. разогреть сварочный инструмент до температуры 260ºС;
  4. одновременно надеть трубу и изделие на насадки сварочного инструмента;
  5. произвести нагрев в течение времени, изложенного в нижеприведенной таблице;
  6. произвести соединение, выдержав его в течение времени, изложенного в нижеприведенной таблице (время сварки);
  7. нагружать соединение рабочим давлением допускается по окончанию времени остывания.

Документация

  1. Фильтр механической очистки Valtec полипропиленовый (VTр. 786, VTр. 787) - Технический паспорт изделия (открыть PDF-файл)
  2. Декларация о соответствии до 2026 г. (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVTp.787.0
АртикулVTp.787.0.020
Типфильтр
Типоразмер20 мм
Материалполипропилен (PPR)
Цветбелый
Температура рабочей средыот +5°C до +80°C
Рабочее давление10 бар
Номинальное давление PN25 бар
Испытательное давление15 бар
Температура храненияот -30°C
Условная пропускная способность kvs2,92 м3/час
Размер ячейки сетки300 мкм
Вес79 г
Официальная гарантия производителя7 лет
Страна-родина брендаРоссия
