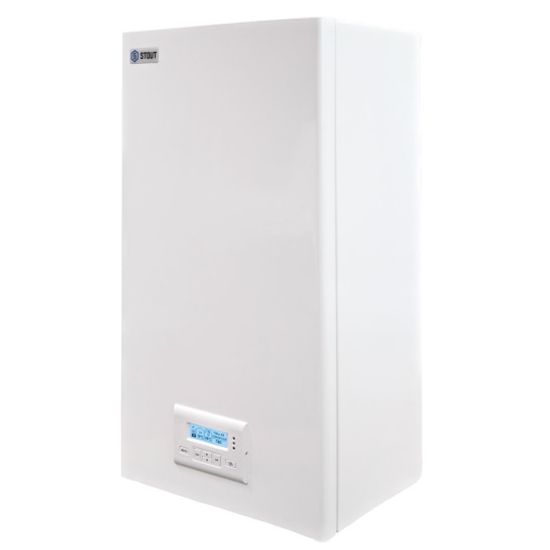

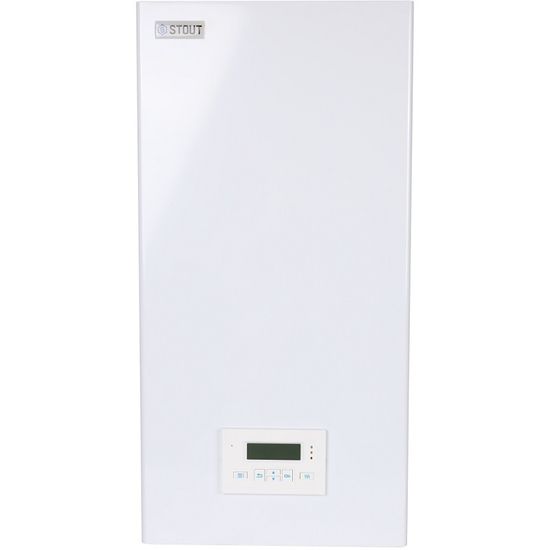

Электрический котёл Stout Status 12 кВт (SEB-2201-000012)

Электрический котёл Stout Status 12 кВт (SEB-2201-000012) — это компактная мини‑котельная в настенном корпусе, рассчитанная на отопление объектов площадью до 120 м²: частных домов, коттеджей, небольших коммерческих помещений. Модель предназначена для работы в закрытой системе отопления, не требует дымохода и подключения к магистральному газу. Ключевое требование — подключение к трёхфазной сети 380 В.

Что входит в комплект и важные особенности комплектации

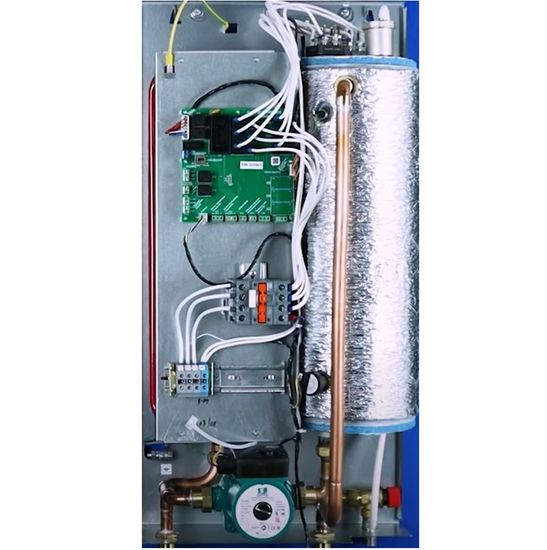

Stout Status поставляется как готовое решение с основными узлами для автономной работы. В модели на 12 кВт расширительный бак на 10 литров уже входит в комплект — он компенсирует тепловое расширение теплоносителя и стабилизирует давление в системе (рассчитан на объём теплоносителя до 120–140 л).

• Циркуляционный насос BSR 25/60 с тремя скоростями — обеспечивает равномерное движение теплоносителя и гибкую настройку под разводку труб.
• Расширительный бак на 10 литров — уже встроен, снижает риски скачков давления.
• Предохранительный клапан на 3 бара — автоматически сбрасывает избыточное давление, защищая котёл и трубы.
• Автоматический воздухоотводчик — удаляет газы из системы, предотвращая пробки и шум в радиаторах.
• Манометр — наглядный контроль давления в системе.
• Блоки ТЭНов суммарной мощностью 12 кВт — быстрый нагрев и ступенчатая регулировка для экономии электроэнергии.
• Контроллер STOUT 240E — управляет нагревом, контролирует параметры, диагностирует неисправности и поддерживает внешние устройства.
• Датчики температуры воздуха и бойлера ГВС — позволяют точно регулировать нагрев с учётом реальной температуры в помещении.

Как работает котёл: логика и преимущества

Контроллер STOUT 240E анализирует данные с датчиков и выбирает оптимальную ступень мощности из шести возможных: 2 / 4 / 6 / 8 / 10 / 12 кВт. Такой подход снижает износ оборудования и экономит электроэнергию за счёт минимизации частых включений/выключений ТЭНов.

Алгоритм работы учитывает сразу несколько параметров:

• температуру теплоносителя;
• температуру воздуха в помещении;
• давление в системе;
• внешние команды (например, от термостата или системы «умный дом»).

При падении температуры контроллер плавно увеличивает мощность, при достижении целевого значения — снижает или отключает ТЭНы. Точность поддержания температуры — в пределах ±0,5 °C, что повышает комфорт и снижает энергозатраты.

Безопасность и защита: многоуровневый подход

Система защиты срабатывает независимо от контроллера, чтобы исключить аварии даже при сбоях электроники:

• Защита от перегрева — аварийный термовыключатель принудительно отключает ТЭНы при превышении допустимой температуры.
• Контроль давления — если давление выходит за пределы 0,7–3 бар, котёл останавливает нагрев и выводит код ошибки на дисплей.
• Диагностика реле и ТЭНов — система проверяет исправность силовых модулей и наличие напряжения на каждом блоке ТЭНов. При неисправности котёл информирует пользователя и может перейти в щадящий режим.
• Защита от замерзания — при снижении температуры теплоносителя ниже +5 °C котёл кратковременно включает ТЭНы, чтобы предотвратить образование льда.
• Защита от перенапряжения — встроенный модуль отключает чувствительные цепи при длительном превышении 330 В или кратковременном импульсе выше 550 В.
• Ротация ТЭНов — контроллер чередует включение нагревательных элементов для равномерного износа и продления срока службы.

Возможности интеграции и расширения

Модель спроектирована с учётом современных требований к автоматизации:

• Управление трёхходовым вентилем и смесительным клапаном — позволяет подключать тёплые полы, бойлер косвенного нагрева или несколько отопительных контуров с разной температурой.
• Поддержка внешних термостатов и датчиков — можно использовать комнатные термостаты, уличные датчики температуры и другие устройства для погодозависимого регулирования.
• Подключение Wi‑Fi‑модуля STOUT STE-3101-000011 — опционально даёт возможность удалённого управления и мониторинга через мобильное приложение.
• Вход для ИБП — цепи управления, насос и подключённый клапан могут питаться от источника бесперебойного питания, сохраняя работоспособность системы при кратковременных отключениях электричества.

Ключевые особенности и преимущества

✔ Высокая мощность и гибкость
Шесть ступеней мощности позволяют точно подстраивать теплоотдачу под текущие условия и экономить электроэнергию.

✔ Полная автономность по основным узлам
Все ключевые компоненты (насос, бак, клапан, манометр, датчики) уже встроены — не нужно докупать и отдельно монтировать эти узлы.

✔ Обязательное подключение к 380 В
Для работы котла требуется трёхфазная сеть. При монтаже важно предусмотреть соответствующий автомат (например, на 20–25 А) и кабель нужного сечения.

✔ Удобство эксплуатации
Информативный дисплей отображает температуру, давление, мощность, коды ошибок. Сервисный режим позволяет проверить работу основных узлов без разборки котла.

✔ Долговечность и надёжность
Нержавеющие блоки ТЭНов, качественные комплектующие и интеллектуальная ротация нагрузки обеспечивают длительный срок службы.

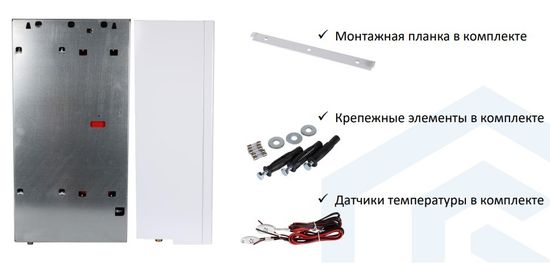

Комплектация электрокотла

• электрокотёл Stout Status 12 кВт (SEB-2201-000012);
• циркуляционный насос BSR 25/60;
• расширительный бак на 10 л;
• предохранительный клапан (3 бара);
• автоматический воздухоотводчик;
• манометр;
• датчик температуры воздуха;
• датчик бойлера ГВС;
• комплект крепёжных элементов;
• руководство по эксплуатации и паспорт изделия;
• упаковка с маркировкой и гарантийным талоном.

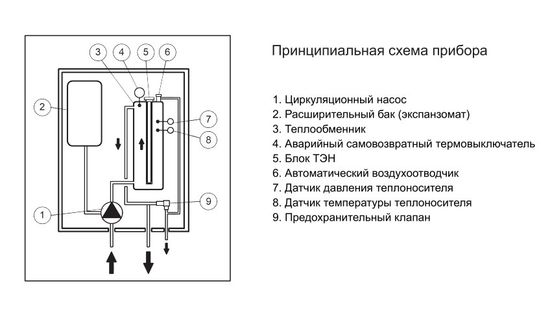

Принцип работы и особенности эксплуатации

Работа котла основана на преобразовании электрической энергии в тепловую с помощью ТЭНов. Теплоноситель циркулирует по системе за счёт встроенного насоса, равномерно распределяя тепло по радиаторам или контурам тёплого пола. Контроллер непрерывно отслеживает параметры и корректирует мощность нагрева.

Для корректной и долговечной работы важно соблюдать требования к теплоносителю: жёсткость не более 2 мг·экв/дм³, pH в диапазоне 6,5–8,5. Допускается использование антифризов на основе пропиленгликоля или этиленгликоля (не более 50% от объёма). При монтаже обязательно устанавливают фильтр на входе, чтобы защитить насос и теплообменник от механических примесей.

Габариты и монтаж

Компактные размеры позволяют устанавливать котёл в технических помещениях:

• ширина — 426 мм;
• высота — 741 мм;
• глубина — 294 мм;
• вес — около 38 кг.

При монтаже важно соблюдать минимальные зазоры для доступа к патрубкам и обслуживания. Котёл навешивается на прочную стену с помощью четырёх шурупов 8×50 мм и дюбелей 10×60 мм. Подключение труб выполняется через патрубки 3/4" с наружной резьбой. Рекомендуется устанавливать фильтр перед входом в котёл, а дренаж предохранительного клапана выводить в канализацию.

Технические характеристики

Рекомендации по монтажу и эксплуатации

• Перед установкой проверьте герметичность и чистоту системы отопления. Промойте трубы водой при температуре +80 °C и полностью слейте воду, чтобы удалить загрязнения.
• Установите фильтр грубой очистки на входе в котёл — это защитит насос и теплообменник.
• Обеспечьте доступ к патрубкам и минимальное свободное пространство вокруг котла для обслуживания.
• Подключите дренаж предохранительного клапана к канализации, чтобы избежать протечек при срабатывании.
• Для повышения точности регулирования рекомендуется подключить оба датчика (воздуха и бойлера) и настроить погодозависимый режим.
• Используйте УЗО и автоматические выключатели, соответствующие мощности котла и типу сети 380 В. Рассчитывайте сечение кабеля и номинал автомата с учётом пиковой нагрузки 12 кВт.

Документация

1. Инструкция по монтажу и эксплуатации (PDF)
2. Листовка с основными характеристиками (PDF)
3. Декларация о соответствии (PDF)
4. Сертификат соответствия (PDF)

Качество и гарантия

Котёл Stout Status производится на современном оборудовании с многоступенчатым контролем качества. Все комплектующие проходят входной контроль, а готовые изделия тестируются на герметичность, электрические параметры и работу автоматики. Гарантия производителя составляет 2 года, а при регулярном обслуживании срок службы оборудования превышает 10 лет.
