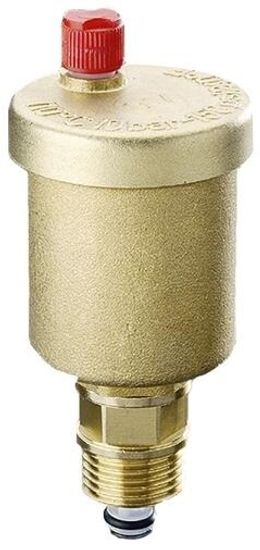

Воздухоотводчик Oventrop 1/2" автоматический с автозапором арт. 1088304

Автоматический прямой воздухоотводчик Oventrop (Овентроп) 1/2" с автозапором (арт. 1088304) служит для удаления воздуха из системы отопления с давлением до 10 бар, а также помогают избежать коррозии, работы насоса всухую и воздушных пробок в отопительных приборах, которые вызывают шумы. В качестве теплоносителя допускается использовать воду и гликолевые смеси (до 30%) с температурой от 0°C до +110°C.

Присоединительный патрубок воздухоотводчика располагается снизу и имеет наружную резьбу размером 1/2". Выпускной клапан находится сверху. Корпус изготовлен из латуни.

Общая высота воздухоотводчика составляет 108 мм, диаметр верхней крышки 47 мм. Весит изделие 200 г.

Принцип работы

Автоматический воздухоотводчик Oventrop (Овентроп) 1/2" арт. 1088304 автоматически удаляет воздух, если воздушный клапан открыт. Если воздушный клапан закрыт, удаление воздуха прекращается. С помощью встроенного автозапора возможна чистка и замена воздухоотводчика без слива и сброса давления в системе отопления.

Габариты

Указания по монтажу

• Воздухоотводчик следует монтировать строго в вертикальном положении.
• Воздухоотводчик устанавливается в самой высокой точке системы в местах, где возможно скопление воздуха и газов (коллекторы, стояки, воздушные сепараторы и т.д.).
• Монтаж воздухоотводчика следует производить при помощи рожкового ключа за шестигранник корпуса, расположенный под колбой.
• После монтажа система должна быть подвергнута гидравлическому испытанию статическим давлением, в 1,5 раза превышающим расчетное давление в системе.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Каталог продукции Oventrop (открыть PDF-файл)

Технические характеристики
