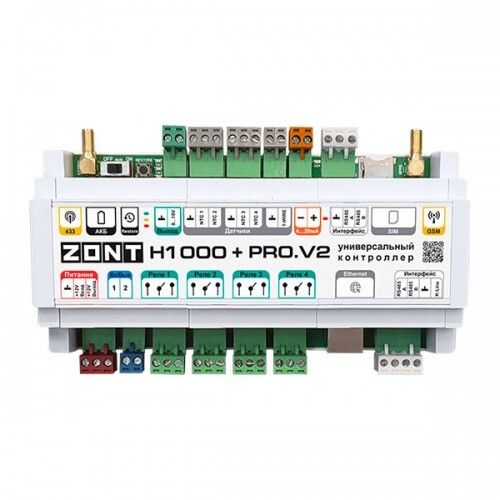

Универсальный контроллер ZONT H1000+ PRO.V2 — обновленная версия контроллера H1000+ PRO.
Прибор получил GSM-модем со связью 4G, второй дополнительный вход RS-485, аналоговый вход 4-20 мА. Контроллер может управлять 2-мя котлами релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В, 4 входа NTC и поддерживает работу с двумя блоками расширения.
Отличия от предыдущей версии
Сферы применения
- автоматический контроль режимов работы прямых и смесительных контуров системы отопления;
- контроль режимов работы и технического состояния котла;
- контроль заданных и текущих температур и оперативного изменения их значений;
- автоматизация работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированное управление элементами домостроения;
- удаленное управление приборами;
- мгновенное оповещение при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроль и автоматическое реагирование системы безопасности и охраны.
Назначение контроллера
Универсальный контроллер обладает широким функционалом и подходит для контроля и управления сложными системами отопления.
Он предназначен для профессиональной автоматизации инженерных систем и позволяет дистанционно управлять ими, контролировать состояние и менять настройки. Управляет отопительными котлами в каскаде или в режиме «основной/резервный», отдельно зонами отопления, приготовлением горячей воды, исполнительнымии устройствами (насосы, краны, сервоприводы и пр.).
Дополнительно может контролировать и передавать показания датчиков охраны и безопасности (протечки воды, утечки газа, давления, дыма, движения, открытия дверей или окон и пр.). Подключаемые датчики могут быть проводными (цифровые и аналоговые) или беспроводными — радиодатчики работают на защищенной частоте 868 МГц (опционально через отдельный радиомодуль, до 120 радиодатчиков).
Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1000+ PRO.V2 управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение, дополнительную панель управления, доступно управление в отдельных зонах через комнатные термостаты. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
Технические характеристики
| Производитель | Zont |
| Артикул | ML00006584 |
| Основное питание | внешний источник стабилизированного питания напряжением 9-18 В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| Каналы связи | Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный:
Ethernet — TCP/IP, 10/100BASE-T |
| Поддерживаемые интерфейсы и протоколы | RS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью. |
| Поддерживаемые адаптеры для расширенного управления котлом по цифровому протоколу | Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ и Daesung Адаптер цифровой шины Modbus (RTU) |
| Управляемые выходы | 4 шт. релейные
1 шт. аналоговый 0-10 В |
| Универсальные входы/выходы | 2 шт. (могут быть настроены как «открытый коллектор») |
| Аналоговый вход 4-20 мА | 1 шт. |
| Входы NTC | 4 шт. |
| Поддержка блоков расширения | есть, 2 шт. (ZE-84E, ZE-88, ZE-44, ZE-22) |
| Датчики температуры | Проводные Тип — аналоговые NTC, RS-485, цифровые Рабочая частота 868 МГц (опционально через радиомодуль ZONT) |
| Датчики охранные и информационные | Проводные Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф Рабочая частота 868 МГц (опционально через радиомодуль ZONT) |
| Корпус | пластиковый, с креплением на DIN-рейку |
| Габаритные размеры | 180 х 90 х 60 мм; 10 DIN |
| Вес брутто | не более 0,7 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | От -25 до +70 °С |
| Максимально допустимая относительная влажность | 85 % |
