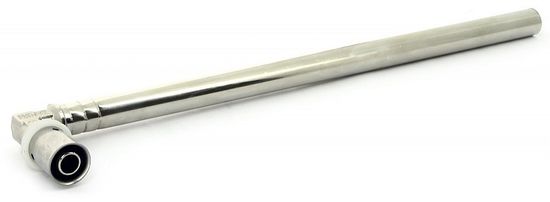

Угол пресс-трубка для радиатора Uni-Fitt 16xd15 l=300 мм для металлопластиковых труб предназначен для соединения металлопластиковых труб (PEx/AL/PEx, PEx/AL/PE, PE/AL/PERT) в системах отопления, холодного и горячего водоснабжения. Пресс-фитинги относятся к неразборным соединениям, т.е. соединения трубопроводов не подлежат разборке.
Преимущества использования латунных пресс-фитингов Uni-Fitt
- фитинги допускается использовать для скрытой прокладки трубопровода (в бетонной стяжке);
- фитинги не требует обслуживания в процессе эксплуатации трубопровода;
- высокая термостойкость - до +110°C;
- конструкция фитингов гарантирует максимальную герметичность соединений.
Конструкция и материалы
| Корпус фитинга выполнен из латуни марки CW617N, обжимная гильза выполнена из нержавеющей стали AISI 304, уплотнительные кольца – EPDM (этилен-пропиленовый каучук), диэлектрическое кольцо PE-LD (полиэтилен низкой плотности). Профиль кольца позволяет осуществить точное прилегание насадок пресс-инструмента. Смотровые «окошки», расположенные на гильзе, предназначены для контроля правильного положения трубы. Фитинг снабжён контуром безопасности для визуального выявления неопрессованных соединений во время гидравлических испытаний давлением. |
Условия эксплуатации
Угловую пресс-трубку для радиатора Uni-Fitt 16xd15 l=300 мм для металлопластиковых труб (арт. 717G6153) разрешается применять в системах с давлением не более 10 атмосфер. Температура теплоносителя не должна превышать +110°C. Системы с использованием пресс-фитингов допускается использовать для скрытой (в бетонной стяжке) прокладки трубопровода, фитинг не нуждается в дополнительном обслуживании в течении всего срока эксплуатации трубопровода.
Порядок монтажа пресс-фитингов Юни-Фитт
- отрезать металлопластиковую трубу нужной длины строго перпендикулярно оси трубы;
- подготовить трубу к монтажу пресс-фитинга (откалибровать трубу и снять внутреннюю фаску);
- вставить штуцер фитинга в трубу, не повредив уплотнительных колец;
- проверить глубину положения трубы через отверстия в гильзе;
- проверить исправность инструмента, соответствие типа клещей и соответствие клещей диаметру трубы;
- вставить фитинг в насадку пресс-инструмента ручного или электрического типа;
- опресовать соединение до смыкания губок пресс-насадки;
- снять пресс-клещи с соединения;
- перед заливкой бетонной стяжки обязательно провести гидравлическое испытание давлением.
Габариты
| DN - 16 мм |
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 717G |
| Артикул | 717G6153 |
| Тип фитинга | угольник |
| Назначение | для металлопластиковых труб |
| Способ соединения с трубопроводом | опрессовка |
| Диаметр трубопровода | 16 мм |
| Материал фитинга | латунь CW617N |
| Материал гильзы | нержавеющая сталь AISI 304 |
| Материал уплотнительных колец | EPDM |
| Рабочее давление | 10 бар |
| Максимальная рабочая температура | +110°C |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
