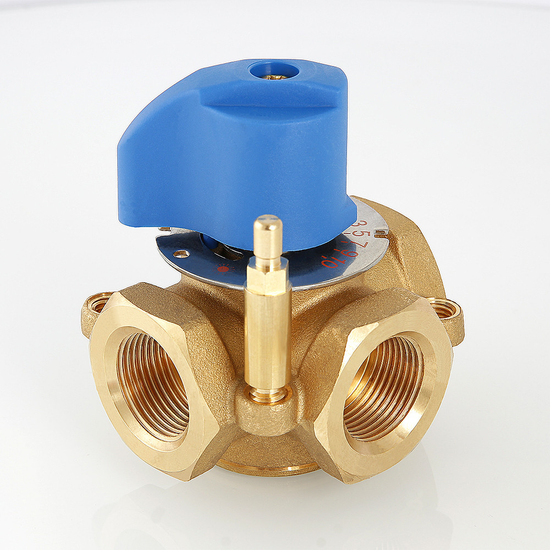

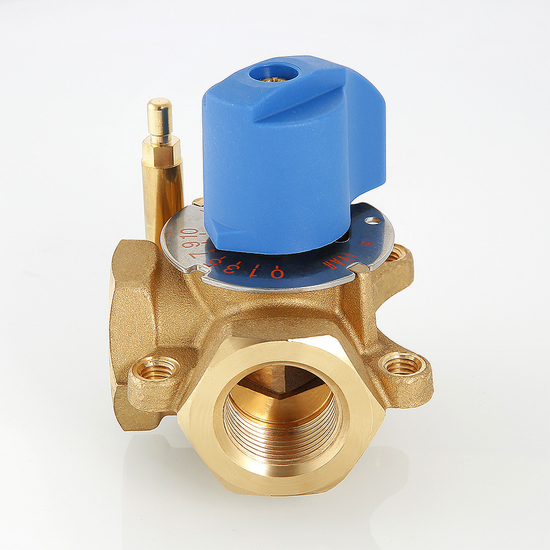

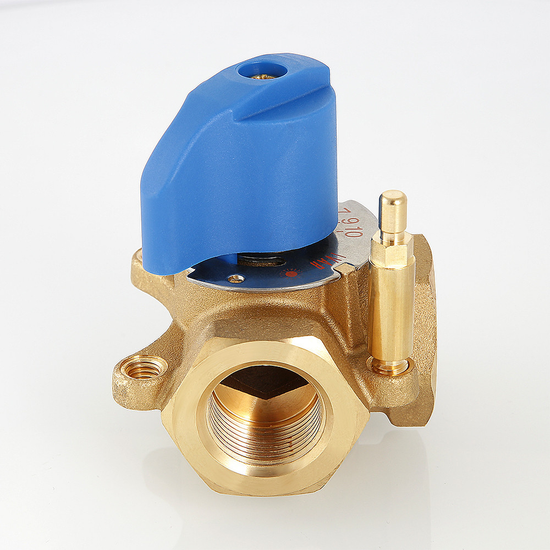

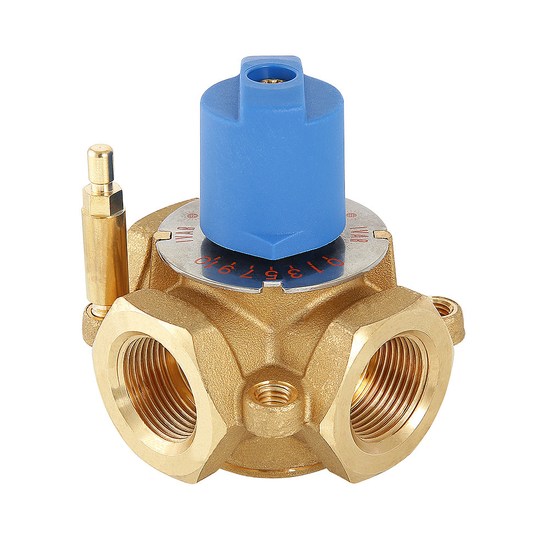

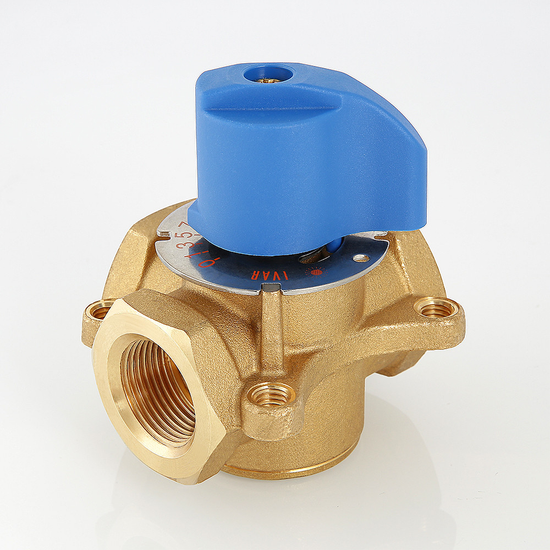

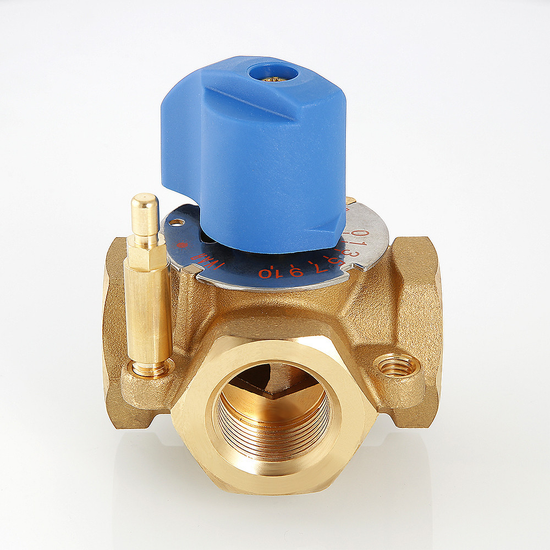

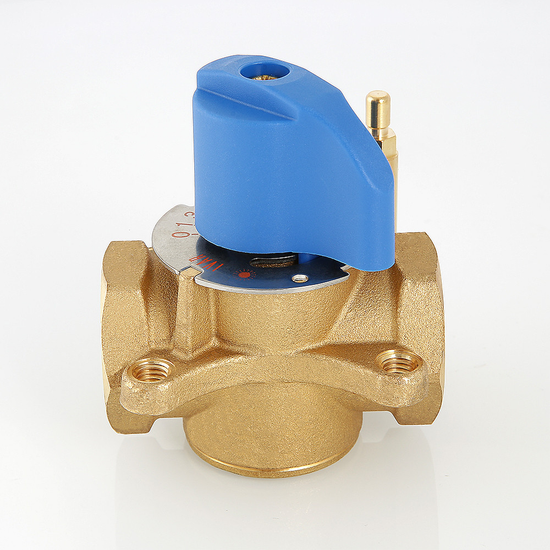

Трёхходовой смесительный клапан VALTEC 3/4" (VT.MIX03.G.05) — это надежный латунный поворотный клапан, предназначенный для точного регулирования температуры теплоносителя. Он применяется в системах водяного теплого пола, радиаторного отопления, вентиляции и кондиционирования. Клапан эффективно работает как в ручном режиме, так и в составе автоматизированных узлов управления, обеспечивая стабильный микроклимат и защиту котельного оборудования.
Ключевые преимущества
- Универсальность: конструкция позволяет использовать клапан как для смешивания (две входящие линии в одну), так и для разделения потоков (одна входящая линия на две).
- Высокая пропускная способность: показатель Kvs составляет 7,76 кубических метров в час, что минимизирует гидравлическое сопротивление.
- Исключительная надежность: корпус из прочной сантехнической латуни устойчив к вымыванию цинка и механическим нагрузкам.
- Простое обслуживание: замена верхнего уплотнительного кольца шпинделя возможна без демонтажа клапана из трубопровода и слива теплоносителя.
- Долговечность: расчетный срок службы составляет 20 лет, а средняя наработка на отказ — 80 000 циклов.
Варианты управления
В комплекте с клапаном поставляется эргономичная рукоятка для ручной настройки со шкалой. Для автоматического регулирования системы рекомендуется доукомплектовать клапан трехпозиционным электроприводом VALTEC VT.M106 или сервоприводом со встроенным термоконтроллером VT.ACC10.
Расширенные технические характеристики
Общие параметры
- Артикул: VT.MIX03.G.05
- Тип клапана: Смесительно-разделительный, поворотный
- Диаметр номинальный (Ду / DN): 20 мм
- Присоединительная резьба: 3/4" (внутренняя / внутренняя / внутренняя)
- Тип резьбы: Трубная цилиндрическая по ГОСТ 6357 (ISO 228)
Эксплуатационные ограничения
- Номинальное рабочее давление (Pn): 10 бар (1,0 МПа)
- Максимальная температура рабочей среды: 120 °C
- Минимальная температура рабочей среды: -10 °C (для незамерзающих сред)
- Максимальный перепад давления на клапане: 1 бар (0,1 МПа)
- Допустимая концентрация гликоля в теплоносителе: до 50%
Гидравлические и конструктивные свойства
- Пропускная способность (Kvs в положении «10»): 7,76 м³/ч
- Относительная протечка через закрытый затвор: не более 1% от Kvs
- Угол поворота рабочего шпинделя: 90 градусов
- Требуемый крутящий момент для привода: не менее 5 Н·м
Материалы компонентов
- Материал корпуса: Горячепрессованная латунь марки CW617N (европейский стандарт EN 12165)
- Покрытие корпуса: Никелирование гальваническое
- Материал ротора (внутреннего затвора): Латунь марки CW617N
- Материал шпинделя (штока): Латунь марки CW614N
- Материал уплотнительных колец: Синтетический каучук EPDM Perox (пероксидной вулканизации)
Габариты и вес
- Монтажная длина: 70 мм
- Высота от оси до края шпинделя: 51,5 мм
- Вес нетто: 434 г
