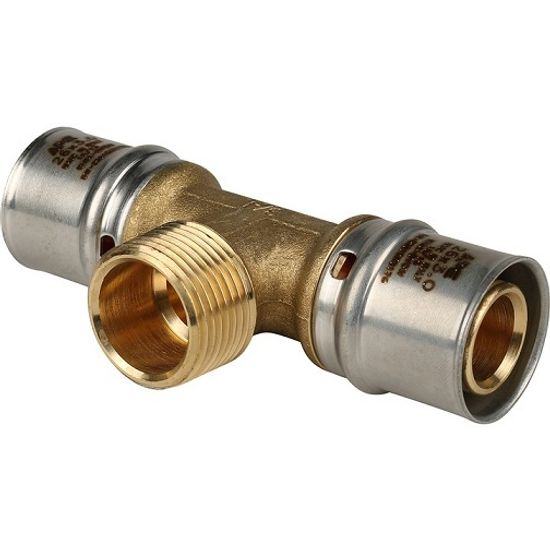

Тройник пресс Stout 26x3/4" НР с наружной резьбой (SFP-0008-263426)

Тройник пресс Stout 26x3/4" НР с наружной резьбой (SFP-0008-263426)
Stout
Артикул: SFP-0008-263426
1 381 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
1 381 руб

Тройник пресс Stout 26x3/4" НР с наружной резьбой (SFP-0008-263426) предназначен для монтажа трубопроводной системы из металлопластиковой трубы Stout PE-Xb/AL/PE-Xb белого цвета. Пресс-соединение выполняется с помощью обжимной гильзы и пресс-клещей и является неразборным.

Тройник прессовой Stout 26x3/4" НР с наружной резьбой (SFP-0008-263426) позволяет выполнить переход с пресс-соединения на резьбу в трубопроводных системах из металлопластиковых труб Stout.

Материалы

Прессовые тройники Stout НР для металлопластиковых труб изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.

Состав

Пресс-тройник Стаут с наружной резьбой производится методом горячей штамовки с последующей механической обработкой. Пресс-фитинги Stout являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации.

Конструкция прессовых фитингов Stout

Конструкция пресс-фитингов Стаут

Соединение пресс-фитинга Stout состоит из 4-х элементов.
Хвостовик корпуса (1) из латуни CW617N, оснащёный эластичными уплотнительными кольцами (2) из EPDM, шайбой из полиэтилена (3) и обжимной гильзой (4) из стали AISI 304 вставляется в присоединяемую металлополимерную трубу. Гильза обжимается на хвостовике поверх трубы с помощью специального инструмента, образуя неразборное герметичное соединение фитинга с трубой.

Условия эксплуатации фитингов прессовых Stout

Пресс-фитинги Stout для металлопластиковых труб могут использоваться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 16 бар. Температура рабочей среды может составлять от -25°C до +120°C.

Указания по монтажу пресс-фитингов Стаут

  • Пресс-фитинги, за исключением модификаций с резьбовыми штуцерами, являются надежным неразборным соединением. Их можно размещать в недоступных местах, в том числе при подготовке пола.
  • Пресс-фитинги, имеющие резьбовое соединение, должны размещаться в доступных для ревизии местах. Замоноличивать пресс-фитинги с резьбой в конструкции пола и стен строго запрещено.
  • При прокладке трубопровода расстояние между соседними фитингами должно быть не менее 70 мм (для труб 16, 20, 25 мм) или 80 мм (для труб 32 мм). Также следует соблюдать зазоры между трубами, стеной и полом для свободного оперирования обжимным инструментом.
  • Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающем рабочее, но не менее 6 бар.
  • При монтаже и эксплуатации пресс-фитингов, применение рычажных газовых ключей категорически запрещено.

Порядок монтажа

Монтаж пресс-соединений Stout

1. Обрежьте трубу перпендикулярно её оси с помощью ножниц или трубореза.

Монтаж пресс-соединений Stout

2. Откалибруйте конец трубы внутри развёрткой (калибратором).

Монтаж пресс-соединений Stout

3. Нанесите внутрь трубы силиконовую смазку.

Монтаж пресс-соединений Stout

4. Вставьте трубу в обжимную гильзу до упора так, чтобы её край был виден в контрольном отверстии гильзы.

Монтаж пресс-соединений Stout

5. Выполните обжатие гильзы, используя специальные ручные или электрические пресс-клещи со сменными губками типа ТН, H, B и размером, соответствующим диаметру обжимаемой трубы. Для этого наденьте клещи на обжимную гильзу так, чтобы они располагались строго перпендикулярно оси трубы и кольцевой выступ гильзы лёг в выемку губок клещей. Затем необходимо однократно с некоторым усилием сжать клещи (или включить привод электрических клещей) до полного смыкания губок.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSFP-0008
АртикулSFP-0008-263426
Типпресс-фитинги для металлопластиковых труб
Тип фитингатройник
Назначениедля металлопластиковых труб
Область применениясистемы отопления, водоснабжения и охлаждения
Рабочая средавода и растворы гликолей до 30%
Способ соединения с трубопроводомобжатие пресс-клещами
Диаметр трубопровода26 мм
Вид резьбынаружная
Размер резьбы3/4"
Материал корпуса фитингалатунь CW617N
Рабочее давление16 бар
Температура рабочей средыот -25°C до +120°C
Температура транспортировки и храненияот -50°C до +50°C
Длина102,6 мм
Высота34 мм
Вес220 г
Средний срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаИталия
Страна производстваИталия
