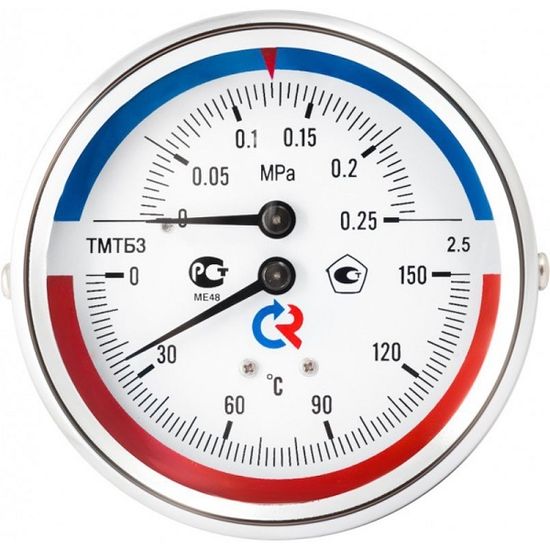

Термоманометр аксиальный Росма ТМТБ-31Т.1 (1/2", 80 мм, 16 бар, 150°С, 2,5)

Осевой термоманометр Росма ТМТБ-31Т.1 (арт. 00000002296) обладает размером крепления 1/2", диаметром 80 мм, диапазоном показаний манометра от 0 до 16 бар, диапазоном показаний термометра от 0°С до +150°С и классом точности 2,5.

Термоманометр Росма ТМТБ-31Т.1 применяется для контроля измерения параметров в системах тепло- и водоснабжения, бойлерах и паровых котлах, а также там, где отдельная установка термометра и манометра невозможна или неоправдана.

Термоманометр Росма серии ТМТБ – это комбинированный прибор, который предназначен для одновременного измерения и контроля избыточного давления и температуры неагрессивных к медным сплавам сред.

Конструктивно термоманометр объединяет в себе два прибора: манометр и термометр. В металлическом корпусе расположен цветовой циферблат с разделением секторов и двумя стрелками для указания давления и температуры. Прибор комплектуется запорным клапаном, который предназначен для удобства подключения, а также позволяет демонтировать термоманометр без разгерметизации (слива) системы и остановки технологического процесса.

При радиальной конфигурации штуцер располагается внизу под циферблатом.

Материалы

• Корпус из стали-10 чёрного цвета
• Кольцо из хромированной стали-10
• Чувствительный элемент манометрической части, трибко-секторный механизм, клапан из медного сплава
• Чувствительный элемент термометрической части представляет собой биметаллическую спираль
• Циферблат из алюминия, шкала чёрная на белом фоне, с цветовым разделением секторов измерения температуры и давления
• Минеральное стекло
• Шток термометра из нержавеющей стали 08Х18Н10

Условия эксплуатации

Совместно с термоманометрами Росма можно использовать жидкие и газообразные среды, неагрессивные к медным сплавам, не вязкие и не кристаллизующиеся. Температура измеряемой среды может составлять от 0°C до +150°C.

Габариты прибора

Рекомендации по монтажу

• Термоманометр устанавливается непосредственно на трубопровод (резервуар), без применения крана или петлевой трубки так, чтобы нижняя часть клапана находилась в средней части трубы, что обеспечивается подбором длин погружной части ТМТБ и бобышки.
• Прибор может быть укомплектован указателем предельных значений (УПЗ).

Документация

1. Технический каталог Росма (открыть PDF-файл)
2. Сертификат соответствия (открыть PDF-файл)

Технические характеристики
