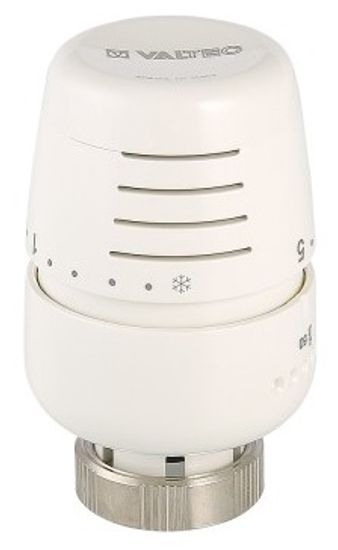

Жидкостная термостатическая головка Valtec VT.5000.0 устанавливается на термостатический радиаторный клапан и предназначена для автоматического регулирования расхода теплоносителя через отопительный прибор в зависимости от температуры воздуха в помещении. Использование регулирующих клапанов VALTEC c термостатической головкой позволяет автоматически поддерживать заданную температуру в помещении с точностью до 1°С. Наполнитель сильфона (термочувствительного элемента) – атиацетат. Диапазон регулирования температуры воздуха – от +6,5°С до +28°С. Присоединение головки к клапану осуществляется с помощью накидной гайки с резьбой М30 x 1,5. Время срабатывания тепловой системы - 24 минуты.
Конструкция
|
| Сильфонная ёмкость (3), помещённая в пластиковый корпус (1), заполнена этилацетатом. Расширение жидкости приводит к воздействию сильфона на пластиковый шток (5) с толкателем (6), подпружиненным пружиной (7). Возврат штока обеспечивается пружиной (4). Толкатель (5) воздействует на шток термостатического клапана. Крышка корпуса (2) закрывает камеру, в которой размещается стопорное кольцо (10), зафиксированное планкой (9). С помощью этого кольца (10) пользователь может либо зафиксировать жёсткое положение настройки, либо ограничить настройку заданным максимальным положением. Пользовательская настройка клапана производится вращением верхней части корпуса относительно нижней. |
Комплектация
- Термоголовка Valtec
- Технический паспорт изделия с гарантийным талоном
- Коробка
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Сертификат соответствия техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Отказное письмо в области обязательной сертификации (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.5000.0 |
| Артикул | VT.5000.0.0 |
| Тип | головка термостатическая |
| Вид | жидкостная |
| Присоединительный размер | М30x1,5 |
| Наполнитель термочувствительного элемента | этилацетат C4H8O2 |
| Диапазон регулирования температуры | от +6,5°C до +28°C |
| Гистерезис | до 0.6°C |
| Температура окружающей среды | от -20°C до +50°C |
| Относительная влажность воздуха | от 30% до 85% |
| Максимальная температура теплоносителя | +100°C |
| Максимальное давление теплоносителя | 10 бар |
| Максимальный перепад давления на клапане | 1 бар |

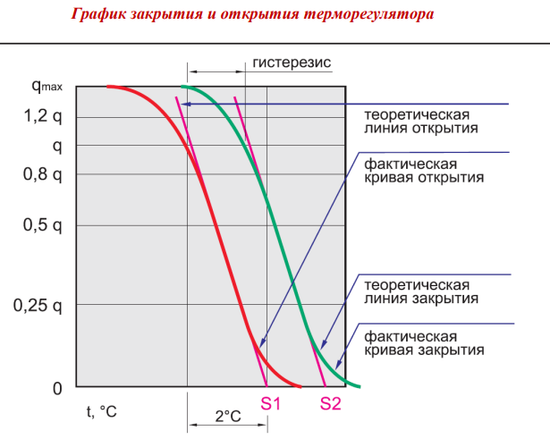

| Зона пропорциональности | 2°C |
| Влияние температуры теплоносителя | 0.9°C |
| Влияние перепада давления | 0.3°C |
| Время срабатывания | 24 минуты |
| Материал корпус, крышки | акрилобутадиенстирол ABS |
| Материал штока | полипропилен |
| Материал толкателя | акрилобутадиенстирол ABS |
| Материал сильфонной ёмкости | сталь оцинкованная |
| Материал накидной гайки | никелированная латунь CW614N |
| Материал пружины штока | нержавеющая сталь AISI 303 |
| Материал пружины толкателя | нержавеющая сталь AISI 302 |
| Материал фиксатора | стеклонаполненный полиамид |
| Материал стопорного зубчатого кольца | стеклонаполненный полиамид |

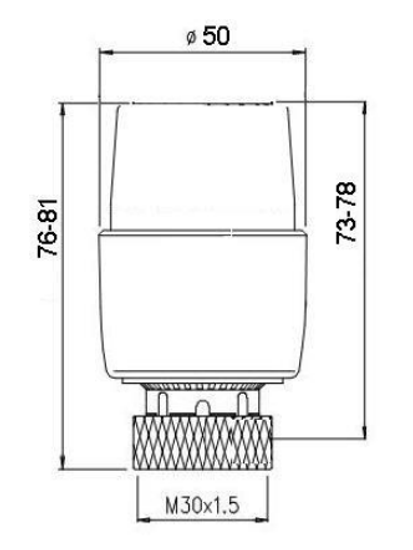

| Высота | 81 мм |
| Диаметр | 50 мм |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
