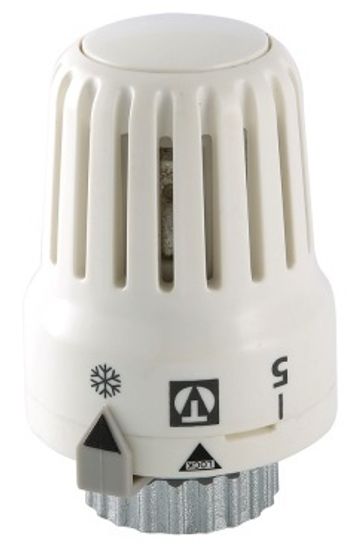

Жидкостная термостатическая головка Valtec VT.3000.0 предназначена для автоматического регулирования расхода теплоносителя через отопительный прибор в зависимости от температуры воздуха в помещении. Заданное значение температуры воздуха устанавливается в диапазоне от +6,5°С до +27,5°С. Присоединение головки к клапану осуществляется с помощью накидной гайки с резьбой М30 х 1,5. Данная термоголовка имеет оригинальный дизайн и подходит ко всем термостатическим клапанам VALTEC с соответствующим размером присоединения (М30 х 1,5). Наполнитель термочувствительного элемента - этилацетат. Время срабатывания тепловой системы - 28 минут.
Конструкция
|
| Сильфонная ёмкость (6), помещённая в пластиковый неподвижный полукорпус (3), заполнена этилацетатом. Расширение жидкости приводит к воздействию сильфона на пластиковый шток (5) с толкателем, подпружиненным пружиной (8). Толкатель (5) воздействует на шток термостатического клапана. Крышка корпуса (1) закрывает камеру, в которой размещается зубчатое кольцо-ограничитель (10), зафиксированное планкой (9). С помощью этого кольца (10) пользователь может ограничить настройку заданным максимальным положением. Пользовательская настройка клапана производится вращением подвижного полукорпуса (2) до совмещения стрелки-указателя с требуемым настроечным положением. Стопорное кольцо (4) позволяет жёстко зафиксировать настроечное положение. Для этого его надо отвести вниз относительно корпуса и повернуть до тех пор, пока стрелка на нём не совпадёт со стрелкойуказателем. |
Комплектация
- Термоголовка Valtec
- Технический паспорт изделия с гарантийным талоном
- Коробка
Указания по монтажу и эксплуатации
- Термостатическая головка должна использоваться совместно с термостатическими клапанами, выполненными по стандарту HD 1215-2 Part2 и EN 215-1 part1.
- Нельзя устанавливать термоголовку в зоне прямого воздействия конвективных тепловых потоков радиатора или подводящего трубопровода.
- Корректная работа термоголовки невозможна в случае закрытия ее экраном или шторой.
- термоголовка не должна попадать в зону воздействия прямых солнечных лучей.
- Разборка термоголовки не допускается.
- Закрытие термоголовки сухой или влажной ветошью, а также неполное закручивание накидной гайки приведет к неправильной работе терморегулятора.
- Не допускайте попадание в корпус термоголовки мусора и насекомых.
- Корпус термоголовки необходимо периодически чистить от пыли. При этом не допускается использовать химические растворители и абразивные материалы.
- При использовании в качестве теплоносителя незамерзающих жидкостей при температуре воздуха ниже +3°С термоголовки необходимо снять с термостатических клапанов.
Документация
- Технический паспорт изделия (открыть PDF-файл)
- Сертификат соответствия техническому регламенту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Отказное письмо в области обязательной сертификации (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.3000.0 |
| Артикул | VT.3000.0.0 |
| Тип | головка термостатическая |
| Вид | жидкостная |
| Присоединительный размер | М30x1,5 |
| Наполнитель термочувствительного элемента | этилацетат C4H8O2 |
| Диапазон регулирования температуры | от +6,5°C до +27,5°C |
| Гистерезис | до 0.6°C |
| Температура окружающей среды | от -15°C до +50°C |
| Относительная влажность воздуха | от 30% до 75% |
| Максимальная температура теплоносителя | +100°C |
| Максимальное давление теплоносителя | 10 бар |
| Максимальный перепад давления на клапане | 1 бар |
| Зона пропорциональности | 2°C |
| Влияние температуры теплоносителя | 0.9°C |
| Влияние перепада давления | 0.3°C |
| Время срабатывания | 28 минут |
| Материал корпус, крышки | акрилобутадиенстирол ABS |
| Материал стопорного кольца | акрилобутадиенстирол ABS |
| Материал штока | полипропилен |
| Материал толкателя | полипропилен |
| Материал сильфонной ёмкости | сталь оцинкованная |
| Материал накидной гайки | никелированная латунь CW614N |
| Материал пружины штока | нержавеющая сталь AISI 303 |
| Материал фиксатора | стеклонаполненный полиамид |
| Материал кольца-ограничителя | стеклонаполненный полиамид |
| Высота | 85 мм |
| Диаметр | 53 мм |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
