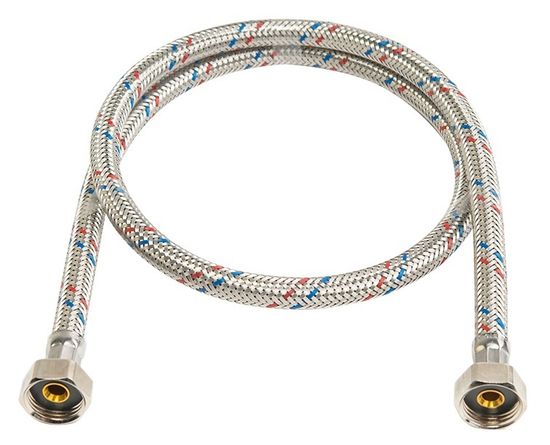

Гибкая подводка для воды Stout ВР 1/2" х ВР 1/2", длина 400 мм (SHF-0115-081515)

Гибкая подводка для воды Stout ВР 1/2" х ВР 1/2", длина 400 мм (SHF-0115-081515)
Stout
Артикул: SHF-0115-081515
474 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
474 руб

Гибкая подводка для воды Stout ВР 1/2" х ВР 1/2", длина 400 мм (SHF-0115-081515) предназначена для присоединения к трубопроводам приборов водоснабжения, сантехнического оборудования и бытовых приборов, использующих воду. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается.

Преимущества гибкой подводки Stout

  • Все гайки, штуцеры и резьбовые соединения сделаны из латуни CW617N, что обеспечивает высокую механическую прочность и долговечность изделий.
  • Опрессовочные штуцеры изготовлены из нержавеющей стали и остаются герметичными даже при испытательном давлении свыше 50 бар. Это гарантирует защиту от протечек.
  • Оплётка шланга выполнена из нержавеющей стали с вкраплением нейлоновых нитей красного и синего цветов.
  • В каждой пряди используется минимум 10 нитей, что позволяет очень высокую гибкость шланга без его повреждения.
  • Гибкая подводка Stout имеет гигиенические сертификаты и может применяться в системах питьевого водоснабжения.
  • Шланг выполнен из EPDM. Продукция соответствует европейским стандартам DIN, EAC и российским ГОСТам.

Конструкция

Как устроена гибкая труба Стаут

1 - шланг из EPDM;
2 - стальная оплётка с вкраплением нейлоновых нитей красного и синего цветов;
3 - ниппель из латуни CW617N;
4 - обжимная гильза из алюминия (для DN 18-32) или нержавеющей стали AISI 304 (для DN 8);
5 - накидная гайка из латуни CW617N;
6 - прокладка из EPDM;
7 - штуцер из латуни CW617N;
8 - уплотнительное кольцо из EPDM.

Указания по монтажу

  • Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом оборудовании. Использованиеподводок с дефектами недопустимо.
  • Доступ к месту присоединения подводки должен быть свободнымдля монтажа и осмотра при эксплуатации.
  • Для обеспечения удобства монтажа подводки для присоединения смесителей рекомендуется приобретать парами с разной длиной штуцеров (18 и 35 мм).
  • При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающих усилий, а также пропускать через отверстия, края которых могут повредить оплётку.
  • В смесители штуцеры подводок с резьбой М10 закручиваются вручную без применения уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ-лента, а для накидных гаек – штатные резиновые прокладки.
  • Накидные гайки и ниппели(НР) необходимо затягивать гаечным ключом с открытым зёвом. Момент их затяжки концевого штуцера М10 для смесителей не должен превышать 3,5 Нм. Максимальный момент затяжки гаек для DN8 – 30-40 Нм, DN18 - 50 Нм, DN25 - 60 Нм, DN32 - 75 Нм.
  • После установки подводки следует выдержать её под рабочим давлением в течение 30 минут. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.

Указания по эксплуатации

  • Оберегайте подводку от прямых солнечных лучей и от попадания на них минеральных масел, растворителей, углеводородов и агрессивных веществ.
  • Запрещается эксплуатировать подводки при отрицательных температурах, в непосредственной близости от предметов с температурой поверхности более 200°C и открытого огня.
  • Каждые 6 месяцев проводите контроль качество затяжки соединений.
  • При переустановке гибких подводок проверьте целостность резиновых прокладок и при их износе или повреждениях - замените.

Документация

  1. Гибкая подводка Stout - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSHF
АртикулSHF-0115-081515 (SHF 0115 081515)
Типгибкая подводка для воды
Формапрямая
Назначениехолодное и горячее водоснабжение
Рабочая средавода
Рабочее давлениедо 10 бар
Давление разрыва20 бар
Рабочая температураот +1°C до +70°C
Кратковременно допустимая максимальная температурадо +110°C
Тип присоединениягайка / гайка
Размер входных и выходных штуцеровВР 1/2" х ВР 1/2"
Длина подводки400 мм
Материал шлангаEPDM
Материал штуцера и накидной гайкилатунь CW617N
Материал уплотнительной прокладкиEPDM
Материал оплёткисталь
Материал обжимной гильзыалюминий (для DN 18-32)
нержавеющая сталь AISI 304 (для DN8)
Внутренний диаметр резинового рукава8,5 мм
Наружный диаметр резинового рукава11 мм
Расход среды на излив при давлении на входе 3 бара28 л/мин
Минимальный радиус изгиба и расстояние от изгиба до ниппелей48 мм
Температура храненияот -50°C до +50°C
Страна производстваИталия
Страна-родина брендаИталия
Расчётный срок службы10 лет
Официальная гарантия производителя2 года
