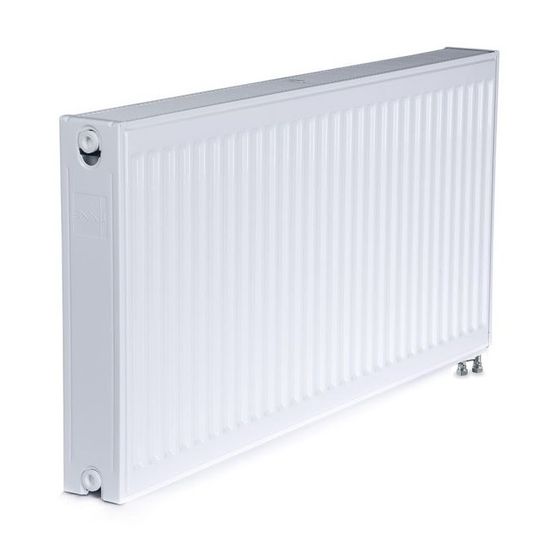

Радиатор стальной панельный AXIS Ventil 11 500x900 нижнее правое подключение

Радиатор стальной панельный AXIS Ventil 11 500x900 нижнее правое подключение
Axis
Артикул: AXIS115009V
5 968 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
5 968 руб

Радиатор Axis Ventil 11 500x900 стальной панельный с нижним правым подключением предназначен для применения в системах водяного отопления закрытого типа в жилых, административных, промышленных и общественных зданиях, медицинских учеждениях, индивидуальных коттеджах. Радиатор может устанавливаться как в однотрубные, так и в двухтрубные системы отопления со стальными, медными, металлопластиковыми, полипропиленовыми и PEX-трубами с кислородным барьером.

Высокая теплопроводность стали и небольшой объём теплоносителя в радиаторе обеспечивают малую инерционность радиатора и дает возможность оперативно реагировать на температурный режим помещений, особенно в автоматическом режиме управления.

Покраска радиаторов производится по следующей технологии: обезжиривание, обработка фосфатом железа, грунтовка катодной лакировкой по методу катафорезного погружения и порошковым напылением в электростатическом поле.

Стальные панельные радиаторы Axis упаковываются в пузырьковый полиэтилен и картонные боковые вкладыши, а также происходит обертка в дополнительную компрессионную нейлоновую пленку. Такой метод упаковки позволил защитить радиаторы от пыли и влажности, а также значительно уменьшить риск повреждения приборов при транспортировке.

Условия эксплуатации

Радиатор стальной панельный AXIS Ventil 11 500x900 с нижним подключениемследует применять в системах с рабочим давление до 9 атмосфер и температурой теплоносителя до 120 градусов.

Радиатор Axis можно использовать с водой в качестве теплоносителя. В этом случае вода должна удовлетворять следующим параметрам:

  • Содержание кислорода до 0,02 мг/кг
  • Кислотность pH от 8 до 9,5 мг/л
  • Содержание железа до 0,5 мг/л
  • Общая жёсткость до 7 мг-экв/л

Устройство радиатора

Радиаторы серии Ventil 11 500 состоят из одной тепловой панели с дополнительной одной конвективной поверхностью. Батареи имеют легкосъёмную верхнюю декоративную и боковые крышки. Радиаторы отопления "Аксис" изготавливаются из низкоуглеродистой качественной стали с толщиной стенки 1,2 мм.

Комплект поставки

  • Радиатор в фирменной упаковке
  • Паспорт с гарантийным талоном
  • Вентильная вставка
  • Кронштейн монтажный - 2 шт. (до длины 1700 мм)
  • Заглушка 1/2"
  • Воздухоотводчик 1/2"

Показатели теплоотдачи радиатора

Тепловая мощность радиатора Axis Ventil 11/500 с длиной 900 мм составляет 1088 Вт. Это позволяет использовать данный радиатор для обогрева помещений площадью до 10,88 м2.

Указания по монтажу радиатора с нижним подключением

  • Для обеспечения защиты радиатора от загрязнения и повреждения во время монтажа, строительных и отделочных работ рекомендуется удалять упаковку с прибора только после завершения указанных работ.
  • Воздуховыпускной клапан следует устанавливать только на верхнем отверстии.
  • Радиатор с нижним подключением имеет правостороннее подключение с расстоянием между осями 50 мм.
  • Радиаторы с длиной более 1400 мм рекомендуется подключать по диагонали.
  • Крепёж прибора осуществляется при помощи монтажных кронштейнов, которые входят в комлпект.
  • При заполнении системы водой обязательно произвести удаление воздуха из радиатора при помощи воздуховыпускного клапана.
  • Эксплуатация прибора без проведения испытаний не допускается.

Документация

  1. Паспорт на радиаторы Axis (открыть PDF-файл)
  2. Сертификат соответствия до 2026 г. (открыть PDF-файл)

Технические характеристики

ПроизводительAXIS
СерияVentil 11-500
АртикулAXIS115009V
Типрадиатор отопления
Вид радиаторастальной панельный
Области примененияиндивидуальные и центральные системы отопления закрытого типа
Исполнениенижнее правое
Тип радиатора11-500
Структура1 отопительная панель + 1 конвективная панель
Рабочее давление9 бар
Испытательное давление13,5 бар
Рабочая средавода или растворы гликолей
Температура рабочей средыдо +120°C
Кислотность pH8-9,5 мг/л
Максимальное содержание кислорода в теплоносителедо 0,02 мг/л
Теплоотдача радиатора1088 Вт
Площадь отапливаемого помещения10,88 м2
Цветбелый (RAL 9016)
Подключение4 боковых патрубка + 2 нижних патрубка
Боковое подсоединение1/2" с внутренней резьбой
Наличие встроенного термостатического клапанада
Наличие кронштейнов в комплектеда
Высота500 мм
Ширина900 мм
Глубина62 мм
Толщина листа греющей панели1,2 мм
Межосевое расстояние50 мм
Объём теплоносителя2,52 л
Страна-родина брендаРоссия
Страна производстваРоссия
Официальная гарантия производителя10 лет
