Переход на гладкий конец керамической трубы Ostendorf KGUS 110 мм для наружной канализации (220830)
Заказать звонок

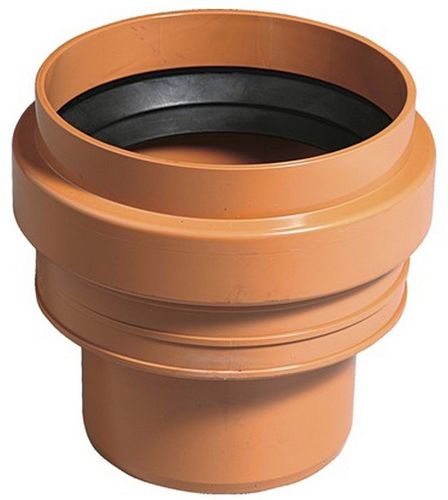

Переход на гладкий конец керамической трубы Ostendorf KGUS 110 мм канализационный арт. 220830

Переход на гладкий конец керамической трубы Ostendorf KGUS 110 мм канализационный арт. 220830
Ostendorf
Артикул: 220830ost
967 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
967 руб

переход на гладкий конец керамической трубы Ostendorf KGUS 110 мм 138 канализационный арт. 220830 позволяет соединить наружные канализационные трубы диаметром 110 мм с керамическими отрезками без раструба. Изготовлена из твёрдого ПВХ (поливинилхлорида) плотностью 1,39-1,40 г/см3. Имеет оранжево-коричневый цвет (RAL 8023).

Порядок монтажа

  • Отрежьте кусок трубы нужного размера труборезом или пилой с мелкими зубьями под углом 90° к оси трубы.
  • Зачистите зусенцы и неровности подходящим инструментом, например, напильником, циклей или ножом.
  • Снимите фаску на обрезанных концах труб. Фитинги нельзя укорачивать, т.к. иначе не будет обеспечена герметичность соединения.
  • Протрите от грязи и зачистите заусенцы на гладком конце трубы.
  • Задвигайте трубы одну в другую концентрически в направлении по оси трубы.
  • Для создания раструбных стыковых соединений нанесите тонкий слой смазки на вставляемый конец и в зоне соединения.
  • Стыковые раструбные соединения не воспринимают или воспринимают в очень незначительной мере осевые нагрузки (например, при опрессовке), поэтому незакрепленные фитинги, например, отводы и тройники, сдвигаются под действием внутреннего давления. Зафиксировать свободно лежащие трубопроводы можно упорами или зажимами, обеспечивающими устойчивость от сдвига.
  • Обрезки труб из твердого ПВХ можно использовать в дальнейшем с клеевыми муфтами с применением клея THF.
  • Канализационная труба из твёрдого ПВХ может подключаться к трубопроводам из других материалов (чугуна, керамики и т.д.) с помощью специальных переходных фитингов.

Документация

  1. Система Ostendorf KG - технический паспорт (открыть PDF-файл)
  2. Система Ostendorf KG - описание (открыть PDF-файл)
  3. Сертификат соответствия (открыть PDF-файл)

Технические характеристики

ПроизводительOstendorf
СерияKGUS
Артикул220830
Типпереход на гладкий конец керамической трубы
Область применениянаружная канализация
Средасточные воды
Материалтвёрдый поливинилхлорид (твердый ПВХ)
Цветоранжево-коричневый RAL 8023
Условный диаметр трубы110 мм
Длина L (см.схему)156 мм
Диаметр патрубка D (см.схему)156 мм
Диаметр d (см.схему)138 мм
Класс кольцевой жёсткостиSN 4
Температура рабочей средыдо +45°C
Диапазон phот 2 до 12
Плотность1,39-1,40 г/см3
Ударная вязкость по Шарпи3-4 кДж/м2
Предел текучести50-60 Н/мм2
Удлинение при разрыве8
Модуль упругости>3000 Н/мм2
Длительная прочность трубы, экстраполяция на 50 лет25 Н/мм2
Длительная прочность трубы, экстраполяция на 100 лет24 Н/мм2
Температура размягчения по методу Вика356°C
Теплопроводность0,15 Вт/K·м
Коэффициент линейного теплового расширения0,00008 1/°C
Гигроскопичность<4
Срок службыдо 100 лет
Страна-родина брендаГермания
Гарантия производителя2 года
