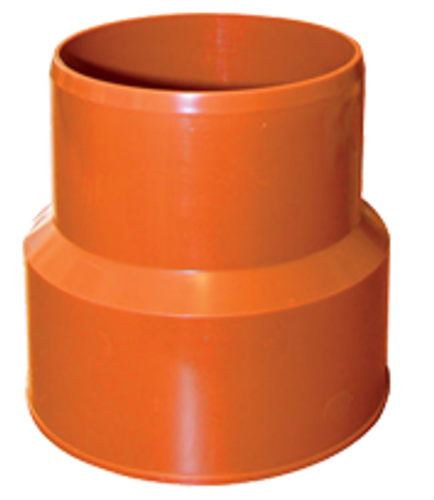

Переход на чугунную трубу Ostendorf KGUG 110 мм канализационный арт. 220820

Переход на чугунную трубу Ostendorf KGUG 110 мм канализационный арт. 220820
Ostendorf
Артикул: 220820ost
586 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
586 руб

переход на чугунную трубу Ostendorf KGUG 110 мм 131 канализационный арт. 220820 позволяет соединить наружные канализационные трубы диаметром 110 мм с чугунными. Изготовлен из твёрдого ПВХ (поливинилхлорида) плотностью 1,39-1,40 г/см3. Имеет оранжево-коричневый цвет (RAL 8023).

Порядок монтажа

  • Отрежьте кусок трубы нужного размера труборезом или пилой с мелкими зубьями под углом 90° к оси трубы.
  • Зачистите зусенцы и неровности подходящим инструментом, например, напильником, циклей или ножом.
  • Снимите фаску на обрезанных концах труб. Фитинги нельзя укорачивать, т.к. иначе не будет обеспечена герметичность соединения.
  • Протрите от грязи и зачистите заусенцы на гладком конце трубы.
  • Задвигайте трубы одну в другую концентрически в направлении по оси трубы.
  • Для создания раструбных стыковых соединений нанесите тонкий слой смазки на вставляемый конец и в зоне соединения.
  • Стыковые раструбные соединения не воспринимают или воспринимают в очень незначительной мере осевые нагрузки (например, при опрессовке), поэтому незакрепленные фитинги, например, отводы и тройники, сдвигаются под действием внутреннего давления. Зафиксировать свободно лежащие трубопроводы можно упорами или зажимами, обеспечивающими устойчивость от сдвига.
  • Обрезки труб из твердого ПВХ можно использовать в дальнейшем с клеевыми муфтами с применением клея THF.
  • Канализационная труба из твёрдого ПВХ может подключаться к трубопроводам из других материалов (чугуна, керамики и т.д.) с помощью специальных переходных фитингов.

Документация

  1. Система Ostendorf KG - технический паспорт (открыть PDF-файл)
  2. Система Ostendorf KG - описание (открыть PDF-файл)
  3. Сертификат соответствия (открыть PDF-файл)

Технические характеристики

ПроизводительOstendorf
СерияKGUG
Артикул220820
Типпереход на чугунную трубу
Область применениянаружная канализация
Средасточные воды
Материалтвёрдый поливинилхлорид (твердый ПВХ)
Цветоранжево-коричневый RAL 8023
Условный диаметр трубы110 мм
Длина l (см.схему)133 мм
Длина L (см.схему)76 мм
d6 (см.схему)131 мм
Класс кольцевой жёсткостиSN 4
Температура рабочей средыдо +45°C
Диапазон phот 2 до 12
Плотность1,39-1,40 г/см3
Ударная вязкость по Шарпи3-4 кДж/м2
Предел текучести50-60 Н/мм2
Удлинение при разрыве8
Модуль упругости>3000 Н/мм2
Длительная прочность трубы, экстраполяция на 50 лет25 Н/мм2
Длительная прочность трубы, экстраполяция на 100 лет24 Н/мм2
Температура размягчения по методу Вика356°C
Теплопроводность0,15 Вт/K·м
Коэффициент линейного теплового расширения0,00008 1/°C
Гигроскопичность<4
Срок службыдо 100 лет
Страна-родина брендаГермания
Гарантия производителя2 года
