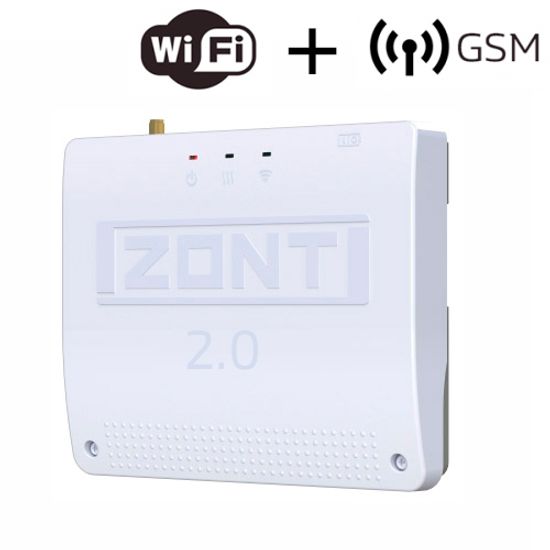

Отопительный контроллер ZONT SMART 2.0 (ML00004479) – флагманский прибор в линейке термостатов и отопительных контроллеров "Зонт".
Контроллер ZONT SMART 2.0 представляет собой профессиональное устройство для автоматизации, дистанционного контроля и управления системами отопления с одним или двумя котлами (основной + резервный, расписание). В системе с двумя котлами один из них может быть подключен по цифровой шине или релейно, второй только релейно.

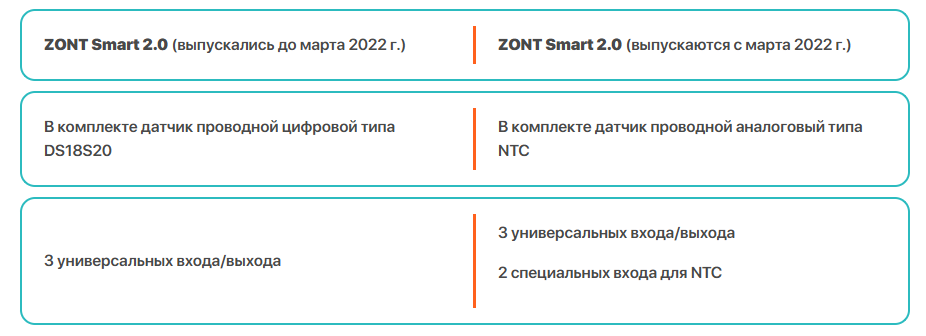

Отличия новой версии
Особенности контроллера ZONT SMART 2.0
- GSM (4G) и Wi-Fi связь в одном приборе!
- Локальное управление при отсутствии связи
- Управление отоплением, ГВС, исполнительными устройствами
- Управление 2-мя котлами (основной + резервный, расписание)
- Подключение 1-го котла по цифровой шине
- Погодозависимые алгоритмы и ПИД-регулирование
- 1 релейный выход, 3 универсальных входа/выхода
- Функции «Антилегионелла», «Антизамерзание», «Лето»
- Предустановленные конфигурации и режимы
- Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
- Погодный сервер
- Дистанционный контроль датчиков различного назначения
- Сохранение связи при отключении электроэнергии до 4 ч. (резервная батарея)
- Крепление на стену и DIN-рейку
Функционал контроллера
|
Контроль и управление котлом | 2 котла (основной и резервный) |
подключение по цифровым интерфейсам (только 1 котел): Rinnai, Arderia, EMS+, Daesung, Modbus RTU (через внешний специализированный адаптер) | |
| подключение релейным способом | |
| отображение текущего состояния котла | |
| мониторинг температуры воздуха в помещении, на улице, теплоносителя | |
| ПИД-регулирование | |
| настройка работы 2 котлов по расписанию | |
| защита от замерзания | |
| функция «Лето» для автоматического отключения | |
| Управление бойлером ГВС косвенного нагрева | работа по расписанию |
| функция «Антилегионелла» | |
| мониторинг температуры ГВС | |
| Особенности управления и настройки | дистанционная настройка и управление через веб-сервис, приложение и смс |
| 4 предустановленных режима с возможностью изменения настроек | |
| 6 свободно программируемых режимов | |
| преднастроенные конфигурации настройки для систем отопления | |
| погодозависимое управление | |
| Управление исполнительными устройствами | 3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) |
| 1 релейный выход (если не используется резервный котел) можно использовать для подключения электроприбора | |
|
Автономная работа | встроенная резервная батарея |
| прибор останется на связи при отключении электроэнергии (до 4 часов) | |
| обеспечит мониторинг и передачу информации от подключенных проводных датчиков | |
| Использование датчиков | температурные проводные аналоговые NTC, цифровые |
| радиодатчики 868 МГЦ (при использовании радиомодуля ZONT) | |
| возможно подключение 3 радиомодулей (120 радиодатчиков) | |
| Функции охраны и безопасности | подключение датчиков протечки воды, утечки газа, дыма, влажности и др. |
| подключение охранных датчиков движения, разбития стекла, размыкания | |
| подключение свето-звуковой сирены | |
| возможность настройки срабатывания исполнительного устройства по полученному сигналу | |
| Особенности прав пользователей | несколько доверенных номеров телефонов (для контроля и управления) |
| несколько пользователей совместного доступа (доступ техническому специалисту) | |
| разграничение прав каждому пользователю | |
| Каналы связи | GSM/GPRS/Wi-Fi |
| Wi-Fi – приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n | |
| GSM – автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS | |
| Способы управления | личный кабинет веб сервиса |
| мобильное приложение для iOS и Android | |
| панель ручного управления МЛ-753 (приобретается отдельно) | |
| Способы перезагрузки (кнопка RESET) | 1 короткое нажатие – сброс Аварии (ошибки) котла, управляемого по ЦШ |
| 3 коротких нажатия – сброс настроек Wi-Fi | |
| 5 коротких нажатий – перезагрузка Контроллера | |
| 1 длинное нажатие (больше 10 сек) – сброс прибора к заводским настройкам | |
|
Оповещения | при отклонении текущей температуры от заданных пороговых значений |
| при аварии и неисправности котла | |
| при неисправности подключенных датчиков температуры | |
| при пропадании и восстановлении основного напряжения питания (сети) | |
| при срабатывании дополнительных охранных датчиков | |
| Способы оповещений | push-уведомления мобильного приложения |
| SMS | |
| письмо на email | |
| Запись и хранение истории событий | 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
| время работы котла и мониторинг измеряемых температур | |
| время появления аварий и ошибок в работе котла | |
| время пропадания и восстановления основного напряжения питания | |
| дата обновления ПО и номер текущей версии ПО |
Технические характеристики
| Производитель | Zont |
| Артикул | ML00004479 |
| Основное питание | внешний источник стабилизированного питания напряжением 10 — 28В постоянного тока |
| Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 6 Вт |
| Каналы связи | Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный:
|
| Поддерживаемые интерфейсы | RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
| Поддерживаемые адаптеры
для расширенного управления котлом по цифровому протоколу | Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Navien Deluxe One, Wolf, Kiturami Адаптер цифровой шины RINNAI Адаптер цифровой шины ARDERIA Адаптер цифровой шины EMS+ и Daesung Адаптер цифровой шины Modbus (RTU) |
| Универсальные входы/выходы | 3 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор» |
| Релейный выход | 1 шт., используется для релейного подключения котла или электрического прибора |
| Аналоговые входы NTC | 2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. на вход) |
| Датчики температуры | Проводные
Рабочая частота 868 МГц (опционально через радиомодуль ZONT) |
| Датчики охранные и информационные | Проводные Беспроводные |
| Корпус | пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры | 150 х 130 х 30 мм; 9 DIN |
| Вес брутто | 0,2 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 25 ?С — плюс 70 ?С |
| Максимально допустимая относительная влажность | 85% |
