Настенный комплект для смесителя пресс Stout 20x1/2" ВР (SFP-0013-001220)

Настенный комплект для смесителя пресс Stout 20x1/2" ВР (SFP-0013-001220)
Stout
Артикул: SFP-0013-001220
1 476 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
1 476 руб

Настенный комплект для смесителя пресс Stout 20x1/2" ВР (SFP-0013-001220) предназначен для монтажа трубопроводной системы из металлопластиковой трубы Stout PE-Xb/AL/PE-Xb белого цвета. Пресс-соединение выполняется с помощью обжимной гильзы и пресс-клещей и является неразборным. Модификации фитингов безрезьбовых соединений могут размещаться в недоступных местах, в том числе в стяжке пола.

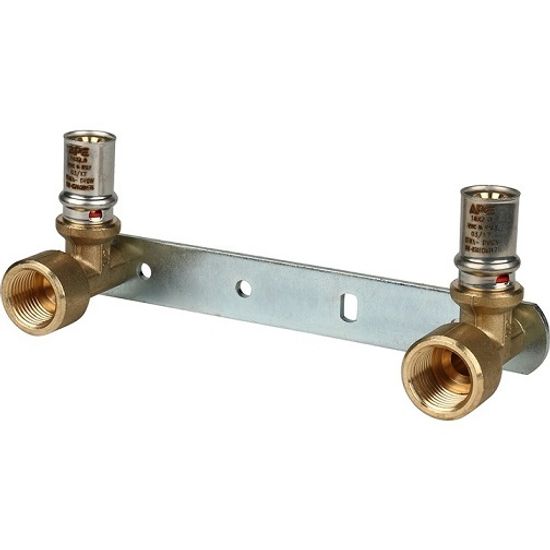

Комплект водорозеток прессовой Stout 20x1/2" ВР (SFP-0013-001220) представляет собой две водорозетки 20x1/2" с внутренней резьбой, расположенные на планке длиной 153 мм. Двойная водорозетка Стаут позволяет осуществить переход с пресс-соединения на резьбовой элемент системы (например, сантехнический смеситель) в трубопроводных системах из металлопластиковых труб Stout.

Материалы

Прессовые двойные водорозетки Стаут для металлопластиковых труб изготавливаются из горячештампованых заготовок и латунных прутков. Состав латуни CW617N (UNI EN 12165) CuZn40Pb2, что соответствует стандарту DIN EN 12449.

Состав

Двойная водорозетка Stout на планке производится методом горячей штамовки с последующей механической обработкой. Пресс-фитинги Stout являются неразборными, надёжными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации.

Конструкция прессовых фитингов Stout

Конструкция пресс-фитингов Стаут

Соединение пресс-фитинга Stout состоит из 4-х элементов.
Хвостовик корпуса (1) из латуни CW617N, оснащёный эластичными уплотнительными кольцами (2) из EPDM, шайбой из полиэтилена (3) и обжимной гильзой (4) из стали AISI 304 вставляется в присоединяемую металлополимерную трубу. Гильза обжимается на хвостовике поверх трубы с помощью специального инструмента, образуя неразборное герметичное соединение фитинга с трубой.

Условия эксплуатации фитингов прессовых Stout

Пресс-фитинги Stout для металлопластиковых труб могут использоваться совместно с водой и водными растворами гликолей с концентрацией до 30%. Рабочее давление в системе не должно превышать 16 бар. Температура рабочей среды может составлять от -25°C до +120°C.

Указания по монтажу пресс-фитингов Стаут

  • Пресс-фитинги, за исключением модификаций с резьбовыми штуцерами, являются надежным неразборным соединением. Их можно размещать в недоступных местах, в том числе при подготовке пола.
  • Пресс-фитинги, имеющие резьбовое соединение, должны размещаться в доступных для ревизии местах. Замоноличивать пресс-фитинги с резьбой в конструкции пола и стен строго запрещено.
  • При прокладке трубопровода расстояние между соседними фитингами должно быть не менее 70 мм (для труб 16, 20, 25 мм) или 80 мм (для труб 32 мм). Также следует соблюдать зазоры между трубами, стеной и полом для свободного оперирования обжимным инструментом.
  • Проверка соединений на герметичность осуществляется в течение 30 минут давлением воды в трубопроводе, в 1,5 раза превышающем рабочее, но не менее 6 бар.
  • При монтаже и эксплуатации пресс-фитингов, применение рычажных газовых ключей категорически запрещено.

Порядок монтажа

Монтаж пресс-соединений Stout

1. Обрежьте трубу перпендикулярно её оси с помощью ножниц или трубореза.

Монтаж пресс-соединений Stout

2. Откалибруйте конец трубы внутри развёрткой (калибратором).

Монтаж пресс-соединений Stout

3. Нанесите внутрь трубы силиконовую смазку.

Монтаж пресс-соединений Stout

4. Вставьте трубу в обжимную гильзу до упора так, чтобы её край был виден в контрольном отверстии гильзы.

Монтаж пресс-соединений Stout

5. Выполните обжатие гильзы, используя специальные ручные или электрические пресс-клещи со сменными губками типа ТН, H, B и размером, соответствующим диаметру обжимаемой трубы. Для этого наденьте клещи на обжимную гильзу так, чтобы они располагались строго перпендикулярно оси трубы и кольцевой выступ гильзы лёг в выемку губок клещей. Затем необходимо однократно с некоторым усилием сжать клещи (или включить привод электрических клещей) до полного смыкания губок.

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSFP-0013
АртикулSFP-0013-001220
Типпресс-фитинги для металлопластиковых труб
Тип фитинганастенный комплект для смесителя
Назначениедля металлопластиковых труб
Область применениясистемы отопления, водоснабжения и охлаждения
Рабочая средавода и растворы гликолей до 30%
Способ соединения с трубопроводомобжатие пресс-клещами
Диаметр трубопровода20 мм
Вид резьбывнутренняя
Размер резьбы1/2"
Материал корпуса фитингалатунь CW617N
Рабочее давление16 бар
Температура рабочей средыот -25°C до +120°C
Температура транспортировки и храненияот -50°C до +50°C
Длина153 мм
Высота51 мм
Вес363 г
Средний срок службы10 лет
Официальная гарантия производителя2 года
Страна-родина брендаИталия
Страна производстваИталия
