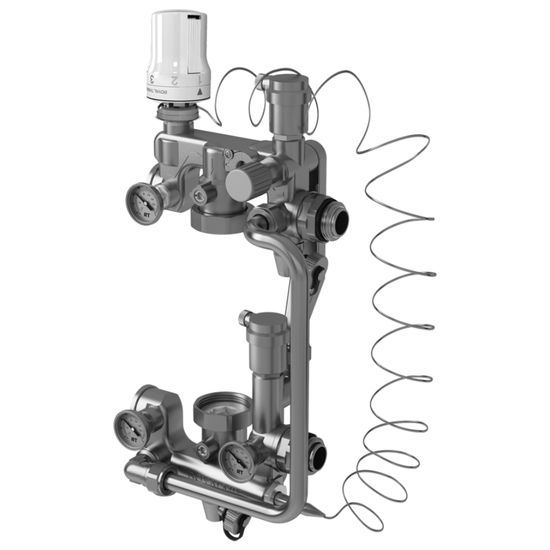

Насосно-смесительный узел Royal Thermo RoyalMix без насоса 1" (RTE 14.180) применяется для технического совмещения контура радиаторного отопления и водяного напольного отопления. Узел предназначен для поддержания необходимой температуры и расхода теплоносителя во вторичном контуре системы отопления, а также гидравлической увязки первичного и вторичного контуров.
Совместимое оборудование
Смесительный узел RoyalMix адаптирован для совместного применения с распределительными коллекторами петель тёплого пола с межосевым расстоянием 200 мм. Габариты насосно-смесительной группы "Роял Микс" (глубина 145 мм) позволяют располагать её в коллекторном шкафу.
Конструкция узла
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой от -10°C до +150°C и рабочим давлением до 10 бар.
Принцип работы
Теплоноситель первичного контура R1 поступает в насосно-смесительный узел через термостатический вентиль (4, 5). Степень открытия вентиля автоматически регулируется в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору тёплого пола.
Циркуляционный насос (3) [приобретается отдельно] обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора тёплых полов через соединение R21, а часть - из первичного контура R1. Согласование давлений потоков первичного и вторичного контура осуществляется балансировочным клапаном (18).
В случае, когда расход через вторичный контур становится меньше расчётного (закрытые вентили на коллекторах), открывается перепускной клапан (7), который направляет поток из R11 к R21, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос.
Контроль работы узла осуществляется при помощи термометров, которые показывают температуру прямого теплоносителя первичного контура, температуру теплоносителя на выходе из узла и температуру возвращаемого в первичный контур теплоносителя. Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два дренажных крана (10).
Документация
- Техпаспорт на смесительный узел Роял-Микс (открыть PDF-файл)
- Инструкция по балансировке (открыть PDF-файл)
Технические характеристики
| Производитель | Royal Thermo |
| Серия | RoyalMix |
| Артикул | RTE 14.180 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода и растворы гликолей |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | до +90°C |
| Температура рабочей среды | от -10°C до +150°C |
| Максимальная тепловая мощность | 20 кВт |
| Условная пропускная способность клапана Kvs | 2,75 м3/час |
| Заводская настройка пропускной способности запорно-балансировочного клапана | 2,5 м3/час |
| Диапозон температурной настройки клапана | от +20°С до +60°С |
| Шкала термометра | от 0°C до +80°C |
| Диапазон настройки ерепускного клапана | от 0,1 до 0,6 бар |
| Минимальное давление перед насосом | 0,1 бар |
| Температура окружающей среды | до +45°С |
| Укомлпектован насосом | нет |
| Материал корпуса | никелированная латунь CW 617 N |
| Монтажная длина циркуляционного насоса | 180 мм |
| Межосевое расстояние (L) | 200 мм |

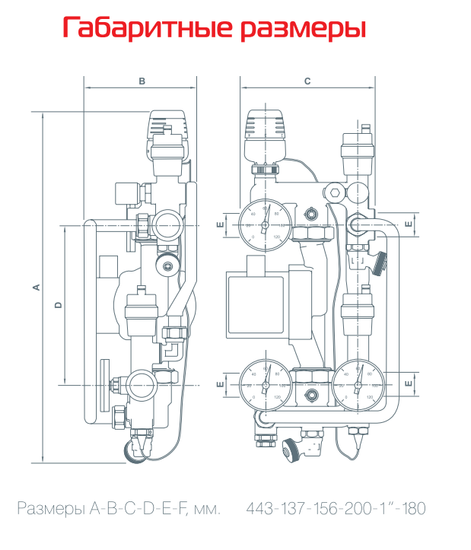

| Глубина | 145 мм |
| Высота | 443 мм |
| Габариты узла в упаковке (ВхШхГ) | 16 x 25.5 x 47 см |
| Вес | 4,6 кг |
| Вес с упаковкой | 4,9 кг |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
