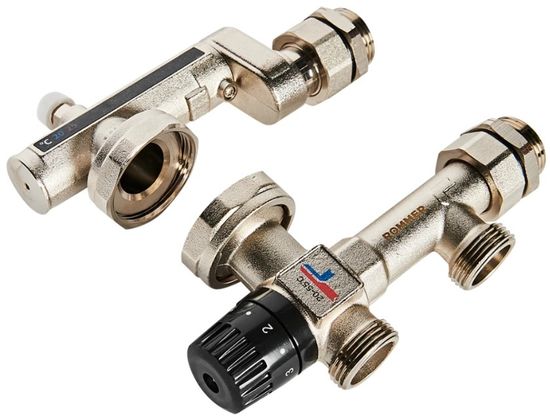

Насосно-смесительный узел Rommer RDG-0120-005010 с термостатическим клапаном 20-55°C, без насоса, предназначен для обеспечения циркуляции и поддержания температуры подающего теплоносителя на постоянном уровне 20-55 °С в низкотемпературных системах отопления типа «теплый пол». Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел оборудован подвижным эксцентриком, для повышения безопасности предусмотрена возможность установки термостата.
Конструкция

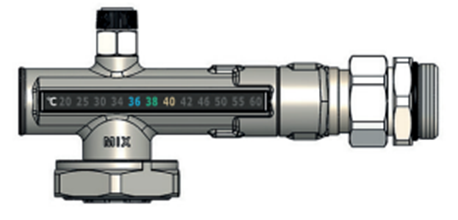

Насосно-смесительный узел с 3-х ходовым термостатическим клапаном оснащен встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.

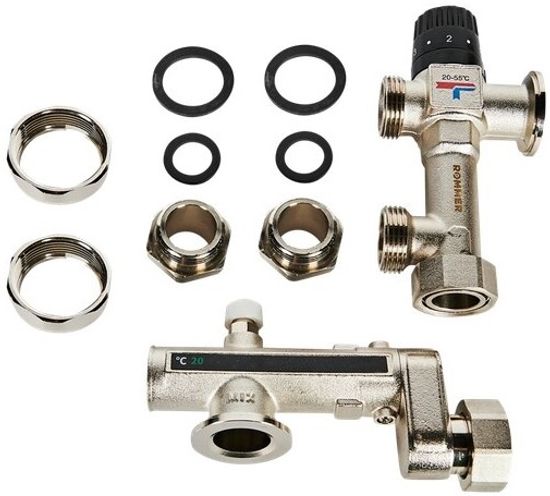

 | Эксцентриковый фитинг, устанавливаемый на подающей трубе, позволяет: a. Производить установку группы полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе; |
b. Производить быструю перестановку группы. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
c. Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.
Технические характеристики
Максимальное рабочее давление PN, Бар 10
Рабочая среда Вода, водный раствор гликолей (до 30 %)
Диапазон температуры рабочей среды Тр, ˚С +5…+90
Условная пропускная способность термостатического
клапана Kvs, м3/ч 1,9
Диапазон настройки термостатического клапана, ˚С От +20 до +55 (гистерезис ±2)
Резьба присоединительных патрубков UNI ISO 228/1
Жидкокристаллическая шкала термометра, ˚С От +20 до +60
Температура транспортировки и хранения, ˚С От – 20 до +50
Вес изделия, кг 1,4 кг
Средний срок службы 10 лет
Техническая документация и инструкция по монтажу Rommer RDG-0120-005010 в PDF
