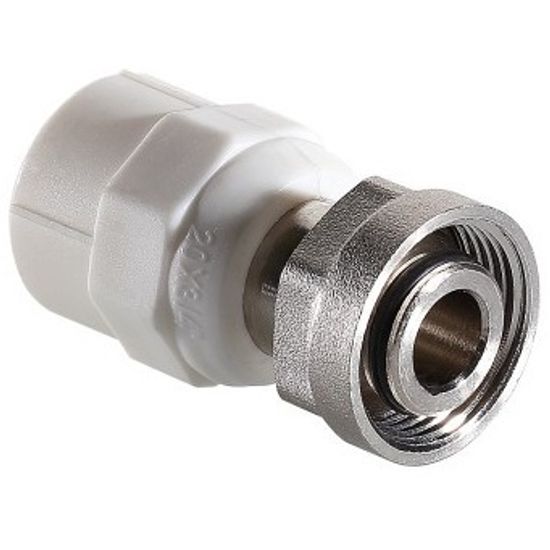

Муфта комбинированная Valtec 20х3/4" «евроконус» с накидной гайкой полипропиленовая VTp.708.E.02005

Муфта комбинированная Valtec 20х3/4" «евроконус» с накидной гайкой полипропиленовая (арт. VTp.708.E.02005) — это комбинированный фитинг из полипропилена (PPR), который позволяет напрямую, без каких-либо переходников, присоединить полипропиленовую трубу к арматуре с выходами стандарта «евроконус».

Корпус фитинга Valtec VTp.708.E.02005 20 мм х 3/4" изготовлен из полипропилена, накидная гайка и закладная деталь – из латуни CW617N с нанесением никелевого гальванопокрытия. Никелирование закладной детали исключает охрупчивание полипропилена при контакте с содержащейся в латуни медью. Конструкция соединения латунной детали с полипропиленовым корпусом запатентована VALTEC. Узел дополнительно герметизирован EPDM-кольцом. Наружный диаметр присоединяемой трубы – 20 мм.

Совместимое оборудование

Фитинг полипропиленовый Валтек VTp.708.E.02005 с накидной гайкой для перехода на «евроконус» может использоваться совместно со следующими изделиями VALTEC: коллекторы VTc.500.NE, VTc.560.NE, коллекторные блоки VTc.594.EMNX, VTc.596.EMNX, VTc.584.EMNX, VTc.586.EMNX, радиаторные узлы VT.225K, VT.249K, VT.385, VT.025, VT.022, радиаторный клапан VT.384.R.

Видеообзор "Комбинированные фитинги Valtec из полипропилена"

Вес фитинга VTp.708.E.02005 составляет 218 г.

Указания по монтажу

1. Монтаж должен осуществляться при температуре окружающей среды не ниже +5°С.
2. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
3. Поскольку сварные полифузионные соединения относятся к «неразборным», допускается замоноличивание их в строительные конструкции.
4. .Соединительные детали для муфтовой сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.

Порядок монтажа

1. Отрезать трубу строго перпендикулярно её продольной оси;
2. Подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
3. разогреть сварочный инструмент до температуры ++260°С;
4. Время нагрева при выполнении соединений должно соответствовать изложенному в технических характеристиках.
5. Трубы, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 часов при температуре не ниже +5°С;
6. Одновременно надеть трубу и фитинг на насадки сварочного инструмента;
7. Произвести нагрев в течение указанного в характеристиках времени;
8. Произвести соединение, выдержав его в течение времени указанного в характеристиках времени сварки;
9. Нагружать соединение рабочим давлением допускается по окончанию указанного в характеристиках времени остывания.
10. После окончания монтажа система должны быть испытана гидростатическим давлением, в 1,5 раза превышающим рабочее

Указания по эксплуатации

Полипропиленовые фитинги VALTEC не допускаются к применению:

• при рабочей температуре транспортируемой жидкости выше +95°C;
• при рабочем давлении, превышающем допустимое для данного класса эксплуатации;
• в помещениях категорий «А, Б, В» по пожарной опасности;
• в помещениях с источниками теплового излучения, температура поверхности которых превышает +130°C;
• в системах центрального отопления с элеваторными узлами;
• для расширительного, предохранительного, переливного, сигнального трубопроводов и для раздельных систем противопожарного водопровода.

Документация

1. Паспорт на соединительные детали Valtec для полипропиленовых напорных трубопроводов (открыть PDF-файл)
2. Пособие по монтажу трубопроводов Valtec (открыть PDF-файл)
3. Отказное письмо Валтек в области пожарной безопасности (открыть PDF-файл)
4. Свидетельство о государственной регистрации на фитинги из полипропилена Валтек (открыть PDF-файл)
5. Сертификат соответствия на фитинги до 2028 года (открыть PDF-файл)
