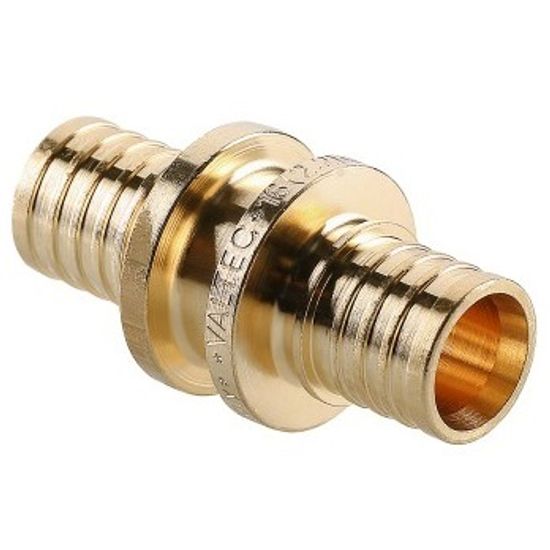

Муфта аксиальная Valtec соединительная 25 (3,5) х 16 (2,2) мм (VTm.403.BG.002516)

Муфта аксиальная Valtec соединительная 25 (3,5) х 16 (2,2) мм (VTm.403.BG.002516)
Valtec
Артикул: VTm.403.BG.002516
318 руб

СКИДКА 10% при заказе через корзину!

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 10 лет

Сумма заказа:
318 руб

Муфта Valtec 25x16 мм соединительная переходная надвижная универсальная (VTm.403.BG.002516) предназначена для монтажа труб Valtec из сшитого полиэтилена (PEX) и полиэтилена повышенной термостойкости (PE-RT) методом аксиальной запрессовки.

Преимущества универсальных аксиальных фитингов Валтек

  • для монтажа можно использовать как ручной, так и электрический инструмент
  • быстрый, лёгкий и надежный метод монтажа;
  • не заужают диаметр присоединяемых трубопроводов;
  • материал трубы и является уплотнителем;
  • соединение можно сразу нагружать давлением;
  • возможность замоноличивания соединений.

Область применения

Фитинг аксиальный универсальный – фитинг надвижной прямой Valtec 25 (3,5) мм х 16 (2,2) мм VTm.403.BG.002516 может использоваться на трубопроводах холодного (в том числе, питьевого) и горячего водоснабжения, отопления, сжатого воздуха, а также технологических трубопроводах, транспортирующих газы и жидкости, неагрессивные к материалам фитинга.

Условия эксплуатации

Муфта Valtec 25x16 мм соединительная переходная аксиальная универсальная (VTm.403.BG.002516) для труб из сшитого полиэтилена рассчитана на применение в системах с рабочим давлением до 10 бар. В качестве рабочей среды допускается использовать воду и растворы гликолей (с концентрацией до 50%). Температура рабочей среды должна находиться в пределах от +5°C до +95°C с допустимым кратковременным аварийным превышением до +110°C.

Конструкция и материалы

Конструкция универсальных фитингов Валтек

Гильзы и корпуса фитингов Валтек VTm.403 и VTm.422 изготовлены токарным способом из прутковой латуни марки CW614N по EN 12165.

Герметичность соединения обеспечивается за счёт вдавливания материала трубы в проточки штуцера корпуса, происходящее при надвигании гильзы на штуцер корпуса.

Габариты

Габариты фитинга

A - 57 мм
C1 - 27 мм
C2 - 16 мм
D1 - 15,4 мм
D2 - 10 мм

Указания по монтажу универсальных надвижных фитингов Valtec

  • Система пластиковых трубопроводов должна быть смонтирована так, чтобы фитинги не испытывали продольных и изгибающих нагрузок. Для этого в проекте должны быть указаны места установки подвижных и неподвижных опор, а также компенсаторов.
  • Работы по монтажу трубопроводов на надвижных соединителях допускается производить при температуре воздуха в помещении не ниже +5°С.
  • Пластиковые трубы, подлежащие монтажу на надвижных соединителях должны быть выдержаны в помещении с температурой не ниже +5°С в течение 2-х и более часов.
  • Работы по выполнению надвижных соединений должны выполняться с помощью комплекта специального инструмента: ручного VT.FT1240 (или аналогичного) или электрического (аккумуляторного) VT.1240PZ (или аналогичного)
  • Разрезание пластиковой трубы производится строго под прямым углом с помощью резака.
  • Надвижные соединители с переходом на трубную резьбу допускается присоединять к элементам трубопроводной системы с герметизацией резьбы лентой ФУМ или сантехнической полиамидной нитью.
  • Надвижные соединители допускается замоноличивать в строительные конструкции. Перед замоноличиванием соединителей необходимо произвести гидравлическое испытание смонтированной системы.
  • Гидравлическое испытание производится статическим давлением, в 1,5 раз превышающим рабочее давление в системе (но не менее 6 бар).
  • Расстояние от начала изгиба трубы до конца гильзы соединителя, а также расстояние между концами гильз соседних надвижных соединителей не должно быть меньше 10-ти кратного наружного диаметра соединяемой трубы.

Документация

  1. Аксиальные фитинги Valtec для полимерных труб - Технический паспорт изделия (открыть PDF-файл)
  2. Универсальные надвижные фитинги Валтек - Листовка (открыть PDF-файл)
  3. Свидетельство о госрегистрации (открыть PDF-файл)
  4. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
  5. Сертификат соответствия до 2023 г. (открыть PDF-файл)

Технические характеристики

ПроизводительValtec
СерияVTm.403.BG
АртикулVTm.403.BG.002516
Типмуфта
Назначениедля труб PEX и PE-RT из сшитого полиэтилена
Область применениясистемы питьевого и хозяйственного водоснабжения,
системы горячего водоснабжения, системы сжатого воздуха,
системы отопления, технологические трубопроводы
Рабочая средавода, воздух, растворы гликолей (до 50%)
Рабочее давлениедо 10 бар
Температура рабочей средыот +5°C до +95°C
Аварийная температура рабочей среды+110°C
Способ соединения с трубопроводомаксиальная запрессовка
Наружный диаметр трубы25, 16 мм
Толщина трубы2.2, 3.5 мм
Материал корпусалатунь CW614N
Материал гильзылатунь CW614N
Вес95 г
Срок службы50 лет
Официальная гарантия производителя10 лет
Страна-родина брендаРоссия
Страна производстваИталия
