Монтажная гильза Rommer 32x4,4 (RFA-0020-000032)

Монтажная гильза Rommer 32х4,4 (RFA-0020-000032) предназначена для создания соединений трубопроводов из полимерных труб PEX, изготовленных из сшитого полиэтилена (в том числе труб с антидиффузионным барьером) в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам труб и фитингов.

Совместимые виды труб

Аксиальные фитинги Rommer серий RFA соответствуют стандарту UNI EN 21000-3 (для многослойных труб) и стандарту UNI EN ISO 15875-3 (для труб из сшитого полиэтилена). Фитинги с надвижной гильзой Rommer совместимы с полимерными трубами из сшитого полиэтилена PE-Ха/EVOH серии RPX-0001 и RPX-0002, а также PE-Xa/Al/PE-R, имеющими следующие геометрические параметры:
16x2.0 мм, 16x2.2 мм, 16x2.6 мм, 20x2.8 мм, 20x2.9 мм, 25x3.5 мм, 32x4.4 мм.

Фитинги производятся методом горячего штампа с последующей механической обработкой. Данные соединения являются неразборными, надежными и долговечными. Их герметичность не нарушается в течение всего периода эксплуатации. В этой связи такие соединения не требуют контроля и могут быть замоноличены, скрыты в строительных конструкциях здания.

Сырьевой материал изготовлен из горячештамповочных заготовок и латунных прутков. Состав латуни и нормы: EN 12165:2016 CW617N (4MS) - CuZn40Pb2.

Конструкция фитингов

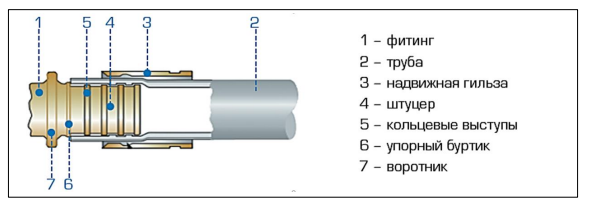

Соединительные детали ROMMER выполнены из латуни марки CW617N. Отсутствие в них какихлибо эластичных герметизирующих колец и прокладок гарантирует надежность и долговечность трубопроводной сети. Прессовые соединительные детали состоят из следующих элементов: фитинга (1) со штуцером (4) для трубы (2) и надвижной гильзы (3). Штуцер имеет кольцевые выступы (5) для фиксации трубы на фитинге и герметизации соединения между ними, упорный буртик (6), предотвращающий осевое перемещение трубы относительно фитинга при напрессовке гильзы, воротник (7), фиксирующий конечное положение гильзы.

Все фитинги ROMMER, предназначены для установки с надвижной гильзой, используются для состыковки труб диаметром 16-32 мм. Фитинги имеют полный упорный буртик, что обеспечивает повышенную

Условия эксплуатации

Рабочее давление в системе не должно превышать 25 бар. Температура рабочей среды может составлять от -20°C до +120°C.

Порядок монтажа

1. Отрежьте трубу перпендикулярно её оси с помощью подходящего трубореза;
2. Наденьте монтажную (надвижную) гильзу втулку на трубу;
3. Вставьте расширитель соответствующих размеров в трубу до конца и полностью расширьте диаметр трубы;
4. УБЕДИТЕСЬ, ЧТО МАРКИРОВКА НА ВТУЛКЕ НАХОДИТСЯ НА ПРОТИВОПОЛОЖНОЙ СТОРОНЕ ОТ СРЕЗА ТРУБЫ;
5. Оденьте трубу на фитинг до упора. ПРОВЕРЬТЕ, ЧТОБЫ ГИЛЬЗА ДОШЛА ДО БУРТИКА ФИТИНГА! ПРИ ВЫПОЛНЕНИИ ДАННОЙ ПРОЦЕДУРЫ НЕ ДОПУСКАЕТСЯ ПРИМЕНЯТЬ СМАЗКИ!
6. Сдвиньте гильзу на фитинг с помощью пресса с насадками необходимых размеров.

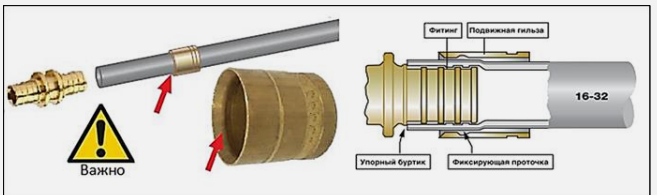

НАПРАВЛЕНИЕ УСТАНОВКИ НАДВИЖНЫХ ГИЛЬЗ ROMMER: ВНУТРЕННЯЯ ФАСКА (ПО СТРЕЛКЕ) УКАЗЫВАЕТ МЕСТО СОЕДИНЕНИЯ.

Документация

1. Технический паспорт на аксиальные соединители Rommer (открыть PDF-файл)
2. Сертификат соответствия до 2028 года (открыть PDF-файл)

Технические характеристики
