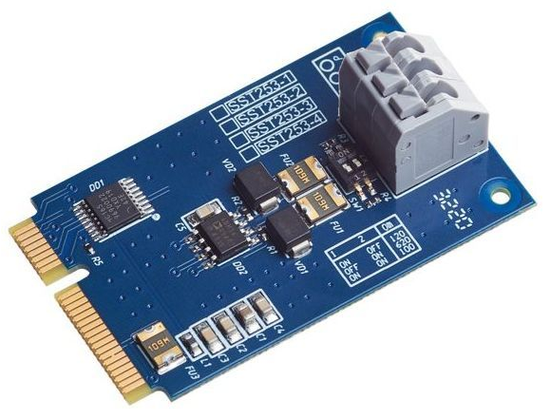

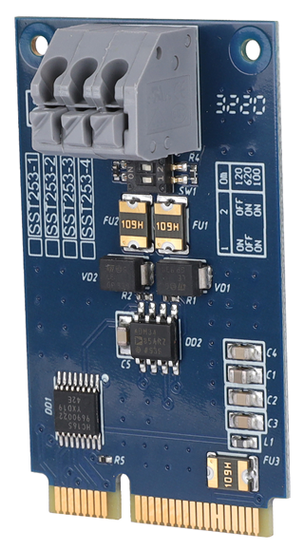

Модуль расширения Neptun Smart RS485 (заводской артикул: 100035572300) — это специализированная встраиваемая плата сопряжения интерфейсов, разработанная для глубокой интеграции головных контроллеров защиты от протечек серий Neptun Smart и Neptun Smart+ в комплексные автоматизированные системы управления зданиями (BMS) и экосистемы коммерческого или частного «Умного дома». Дополнительный блок преобразует локальные сигналы аварии и телеметрии СКПВ в структурированные сетевые пакеты данных.
Применение субмодуля выводит безопасность объекта на промышленный уровень, позволяя перевести систему контроля протечек с локального алгоритма работы на сетевой обмен данными по стандартному физическому двухпроводному интерфейсу. Плата монтируется во внутренний разъем расширения материнской платы основного контроллера, мгновенно инициализируется и активирует полноценную двустороннюю передачу данных без необходимости ведения сложной ручной отладки кодов ядра.
Для чего необходим и как используется модуль RS485
- Полная программная интеграция: Плата обеспечивает аппаратную поддержку открытого промышленного протокола Modbus RTU, трансформируя контроллер в полноценное Slave-устройство для сопряжения со сторонними контроллерами автоматизации (Wiren Board, Fibaro, Larnitech, Crestron, Салют Девайсы, AMX).
- Сквозной удаленный мониторинг: Оператор центрального пульта диспетчеризации или владелец дома в реальном времени получает развернутые статусы о состоянии каждого из каналов — фиксация протечки по зонам, обрыв цепи датчиков, текущее положение затворов кранов и аварии питания.
- Комплексное дистанционное управление: Интерфейс позволяет удаленно транслировать команды на исполнительные механизмы из внешних программных интерфейсов, реализуя сложные групповые сценарии (например, автоматическое перекрытие магистральной воды при активации режима охраны «Ушел из дома»).
Преимущества аппаратного модуля Neptun Smart RS485
- Технология Plug & Play: Инсталляция платы расширения в проектный слот главного модуля управления Neptun Smart занимает менее минуты и не требует пайки или применения специального диагностического инструмента.
- Эргономика внутреннего размещения: Субмодуль полностью скрывается внутри штатного пластикового корпуса основного контроллера, не занимая полезного места на DIN-рейке электрощита и не требуя монтажа отдельных подрозетников.
- Высокая помехозащищенность: Дифференциальный метод передачи сигналов по витой паре стандарта RS-485 гарантирует стабильную доставку телеметрии на критически дальние расстояния без задержек и затухания.
- Официальная гарантия: Высокая надежность электронных компонентов и строгий заводской контроль качества подкреплены длительным гарантийным периодом эксплуатации — 6 лет от завода-изготовителя.
Комплект поставки модификации 100035572300
- Модуль расширения интерфейса Neptun Smart RS485 (электронная плата в сборе) — 1 шт.
- Технический паспорт устройства, подробное руководство по ручной установке и базовая карта регистров Modbus RTU — 1 шт.
- Заводская упаковочная коробка — 1 шт.
Развернутые технические характеристики
| Инженерный параметр оборудования | Техническое значение показателя |
|---|---|
| Торговая марка / Разработчик | Neptun (Нептун) |
| Заводской артикул (SKU) | 100035572300 |
| Страна-родина бренда / Производство | Россия / Россия |
| Тип устройства оборудования | Встраиваемый модуль расширения интерфейсов связи |
| Аппаратная совместимость | Базовые контроллеры Neptun Smart / Neptun Smart+ |
| Физический интерфейс передачи данных | Проводная двухпроводная шина RS-485 (A, B, GND) |
| Базовый сетевой протокол обмена | Modbus RTU (режим Slave) |
| Способ интеграции и установки платы | Внутренний, фиксация в выделенный разъем расширения на материнской плате |
| Конструктивное исполнение | Печатная плата с интегрированной клеммной колодкой и коннектором |
| Тип подключения сигнального кабеля | Винтовые зажимы под зачищенный провод / витую пару |
| Передаваемые параметры телеметрии | Статусы протечки, обрывы линий, положение кранов, показания счетчиков |
| Принимаемые внешние команды | Принудительное открытие/закрытие кранов, сброс режима «Авария» |
| Максимальная дистанция линии связи | До 1200 метров (при использовании специализированного экранированного кабеля) |
| Условия эксплуатации в помещении | Температура от -10°C до +60°C / Относительная влажность до 95% |
| Срок службы электронных компонентов | Не менее 8 лет непрерывной работы в дежурном режиме |
| Официальная гарантия производителя | 6 лет со дня розничной продажи |
