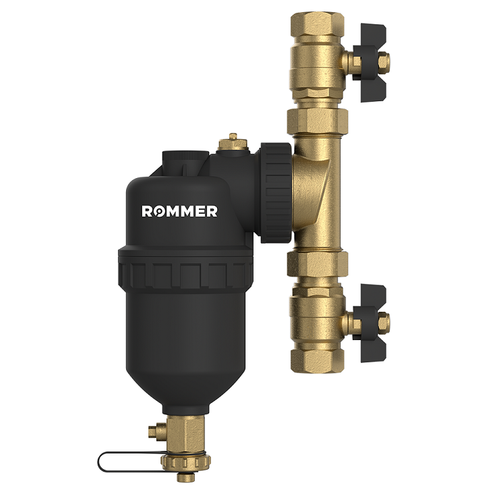

Магнитный сепаратор шлама Rommer поворотный, ВР 3/4" композитный (RFW-0081-000820) предназначен для очистки рабочей среды перед насосами, трубопроводной, водоразборной арматурой, теплообменниками и другим оборудованием от нерастворимых механических примесей.
В сепараторе реализована функция очистки с помощью сетчатого фильтра, а также магнитного улавливателя частиц с магнитными свойствами. Корпус сепаратора изготовлен из прочного композита, безопасен и надежен, подходит для систем отопления и охлаждения.

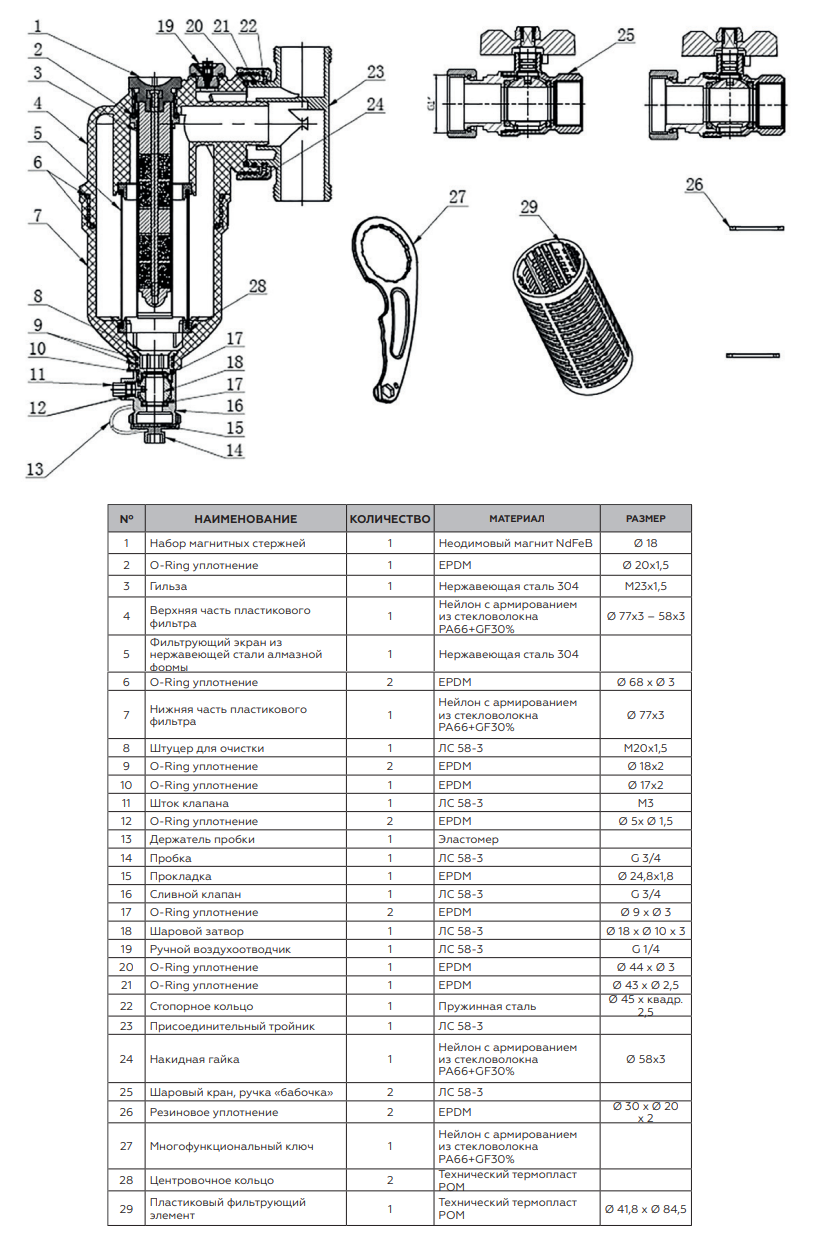

Конструкция и материалы сепаратора
Условия эксплуатации
Сепаратор шлама может использоваться совместной с водой и водными растворами гликолей (до 50%).
Температура рабочей среды может варьироваться в пределах от -0°C до +100°C. Давление в системе не должно превышать 10 атмосфер.
Порядок монтажа
- Найдите подходящее место для установки сепаратора, чтобы обеспечить доступ к нему и его обслуживанию. Рекомендуется использовать обратный трубопровод.
- Отключите систему отопления, дождитесь охлаждения рабочей среды до температуры ниже +40°С и сбросьте давление.
- Установите запорные шаровые краны, входящие в комплект поставки, на входной и выходной патрубки.
- Установите тройник, учитывая направление потока теплоносителя, оно должно совпадать со стрелкой на корпусе тройника. Присоедините краны к тройнику и полностью затяните накидные гайки, предварительно установив в накидные гайки плоские уплотнения.
- Присоедините корпус сепаратора к тройнику и вручную затяните накидную гайку на тройнике (не перетягивайте). Корпус сепаратора должен быть установлен вертикально. Слив дренажного крана должен быть направлен вниз
- Заполните корпус фильтра рабочей средой, открыв запорные краны. При необходимости удалите воздух с помощью ручного воздухоотводчика, расположенного в верхней части устройства
- Запустите систему в работу.
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RFW-0081 |
| Артикул | RFW-0081-000820 |
| Тип | сепаратор шлама |
| Вид сепаратора | магнитный |
| Возможность поворота | да |
| Рабочая среда | вода и растворы гликолей до 50% |
| Температура рабочей среды | от 0°C до +100°C |
| Максимальное давление | до 10 бар |
| Номинальное давление | 3 бара |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 3/4" |
| Условный диаметр DN | 20 мм |
| Условная пропускная способность kvs | 8,1 м3/час |
| Магнитная индукция | 12000 Гс |
| Размер ячейки сетки | 800, 300 мм |
| Объём камеры улавливания шлама | 530 мл |
| Материал корпуса | Нейлон с армированием из стекловолокна PA66+GF30% |
| Материал фильтрующего элемента | нержавеющая сталь AISI 304 |
| Материал уплотнений | EPDM |
| Материал ключа | нейлон с армированием из стекловолокна PA66+GF30% |
| Цвет | чёрный, золотистый |

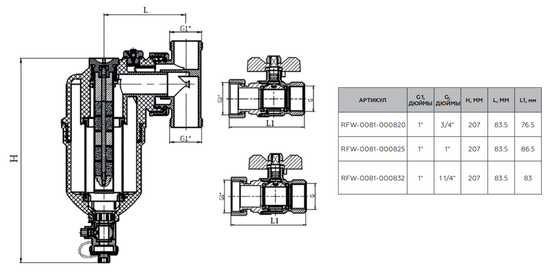

| Высота | 207 мм |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Китай |
| Страна-родина бренда | Россия |
