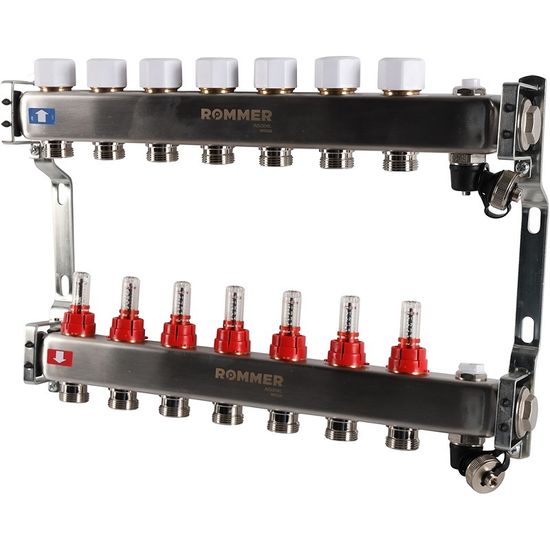

Коллектор Rommer 1"x3/4" на 7 контуров с расходомерами и запорными клапанами RMS-1201-000007

Коллектор Rommer 1"x3/4" на 7 контуров с расходомерами и запорными клапанами RMS-1201-000007
Rommer
Артикул: RMS-1201-000007
8 200 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
8 200 руб

Коллекторный блок Rommer 1"x3/4" на 7 контуров с расходомерами и запорными клапанами RMS-1201-000007 предназначен для улучшения производительности систем отопления зданий за счёт равномерного распределения теплоносителя по контурам.

Коллекторы могут использоваться как в домах индивидуальной застройки, так и в системах отопления многоквартирных жилых зданий, где требуется распределение потока теплоносителя между помещениями на этаже многоквартирного многоэтажного жилого или административного здания.

Благодаря многофункциональности коллекторных блоков в отапливаемых помещениях создаются не только комфортные условия для пребывания людей, но и значительно увеличиваются сроки службы оборудования и систем теплоснабжения. Использование коллекторов позволяет контролировать все параметры системы, обеспечивая идеальный баланс. Это помогает избежать лишних затрат и обеспечивает повышенный уровень теплового комфорта.

Вес прибора составляет 4,46 кг.

Основные функции коллекторных блоков Rommer

  • независимое друг от друга присоединение контуров системы отопления и распределение по ним теплоносителя;
  • гидравлическая балансировка системы в пределах квартиры, обслуживаемой одним коллекторным блоком;
  • регулирование температуры воздуха в отапливаемых помещениях;
  • удаление воздуха из системы отопления и ее дренаж;
  • отключение отдельных контуров и системы отопления в целом.

Комплектация коллекторных блоков в сборе серии RMS-1201

  • коллектор подающей линии
  • коллектор обратной линии
  • комплект кронштейнов (2 шт.)
  • штуцеры под компрессионный фитинг типа «Евроконус» (по числу выходов)
  • клапаны терморегулятора с регулирующим колпачком (по числу выходов)
  • балансировочные расходомеры (по числу выходов)
  • ручной воздухоотводчик (кран Маевского) - 2 шт.
  • спускной кран с крышкой-ключом - 2 шт.

Конструкция

Распределительный коллекторный блок Роммер состоит из подающего и обратного коллектора, каждый из которых имеет от 2 до 12 выходов.

Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления или теплого пола, для чего оснащается расходомерами, либо запорно-регулирующими клапанами. Обратная гребёнка оборудуется терморегулирующими клапанами с предварительной настройкой пропускной способности.

Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических сервоприводов. Для ограничения расхода теплоносителя на каждый отвод выполняется предварительная настройка пропускной способности.

Указания по монтажу

  1. Коллекторные блоки с балансировочными расходомерами широко применяются в системах напольного отопления, а блоки без всяких регулирующих устройств – в системах отопления с радиаторами и конвекторами, оснащенными радиаторными терморегуляторами.
  2. Коллекторные блоки ROMMER могут устанавливаться свободно на стене или размещаться в коллекторных шкафах, которые не только выполняют декоративную функцию, скрывая оборудование и трубы, но и защищают их от случайных механических повреждений.
  3. Блоки коллекторные ROMMER рассчитаны на применение в системах отопления с разводкой из полимерных и металлополимерных труб. Для их присоединения к коллекторам применяются компрессионные фитинги типа «Евроконус» с резьбой 3/4»
  4. Для обеспечения требуемых расходов теплоносителя по отдельным циркуляционным контурам системы отопления подающий распределительный коллектор оснащается ручными запорно-балансировочными клапанами или балансировочными расходомерами. Эти устройства позволяют сдросселировать при расчетных расходах теплоносителя излишние перепады давления в контурах, которые выявляются в ходе гидравлического расчета системы отопления и должны указываться в проектной документации.
  5. Настройка запорно-балансировочного клапана на конкретный перепад давлений осуществляется путем установки его штока в определенную позицию с помощью шестигранного торцевого ключа.
  6. Настройку балансировочных расходомеров производят непосредственно на проектные значения расходов при запущенной системе отоплени
  7. Регулирующие клапаны терморегуляторов могут приводиться в действие с помощью термоэлектрических приводов с посадочной резьбой М30 х 1,5, управляемых электрическими комнатными термостатами. При использовании термоэлектрических приводов с иными посадочными размерами, установка на клапаны терморегуляторов производится через адаптеры.

Документация

  1. Листовка "Коллекторные блоки Rommer из нержавеющей стали" (открыть PDF-файл)
  2. Технический паспорт на коллекторные блоки Rommer (открыть PDF-файл)
  3. Декларация соответствия до 2028 г. (открыть PDF-файл)

Технические характеристики

ПроизводительRommer
СерияRMS-1201
АртикулRMS-1201-000007
Типраспределительный коллектор
Назначениедля системы «тёплый пол»
Количество контуров7
Рабочая средавода и растворы гликолей
Рабочее давление6 бар
Максимальный перепад давлениядо 1,5 бар
Рабочая температурадо +70°C
Температура транспортировки и храненияот -50°C до +50°C
Шкала термометраот 0°C до +80°C
Тип регулированиярасходомер
Материал корпусанержавеющая сталь AISI 304L
Размер входных и выходных штуцеров3/4" НР (EK)
Тип уплотненияEK (евроконус)
Вес4,46 кг
Срок службы10 лет
Официальная гарантия производителя2 года
Страна производстваКитай
Страна-родина брендаРоссия
