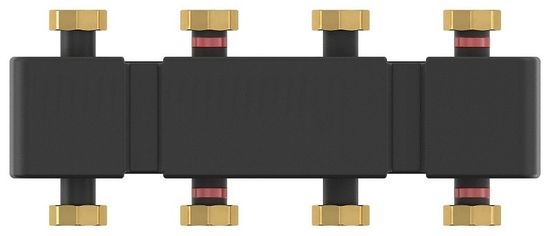

Стальной распределительный коллектор Meibes MeiFlow Top S MF 3 HC M66301.920 на 2-3 отопительных контура является дополнительным элементом системы, который упрощает установку системы распределения тепла с несколькими насосными группами.
Группы контуров отопления (каждая с линией подачи, расположенной справа) обычно располагаются в верхней части коллектора. Трубы теплогенератора обычно подсоединяются к открытым нижним соединениям. При необходимости могут использоваться дополнительные нижние соединения, например, для дополнительных теплогенераторов, дополнительных отопительных контуров, буферного резервуара, предохранительных устройств и т. д
В чём отличия нового поколения коллекторов MeiFlow Top S M от 8-го поколения?
Конструкция
| 1 - Теплоизоляция. Прочные изоляционные оболочки с блокирующим механизмом сводят потери тепла к минимуму. Монтажные кронштейны настенного крепления (входят в комплект поставки) держат и коллектор, и изоляцию. Кронштейн термически отделен и акустически изолирован. |
Габариты (на примере трёхконтурного коллектора)
Рекомендации по монтажу для стальных коллекторов Майбес
- Необходимо обеспечить достаточное пространство для установки, технического и сервисного обслуживания.
- Затяните все резьбовые фитинги, если это необходимо во время испытания под давлением или после первоначального нагрева.
- Рекомендуется сначала закрепить коллектор с помощью соответствующих настенных кронштейнов (входит в комплект поставки) и смонтировать насосные группы.
- Насосная группа устанавливается на резьбовых соединениях с плоским уплотнением коллектора нагревательного контура. Необходимо надёжно закрепить коллектор, чтобы он мог выдержать вес насосных групп.
- При больших зазорах между стеной и коллектором обеспечивается простота последующей установки (снятия) задних изоляционных оболочек насосных групп Майбес.
Документация
- Инструкция по эксплуатации коллекторов Meibes MeiFlow TOP S (поколение 9) (открыть PDF-файл)
- Брошюра по изменениям в поколении 9 "Meibes MeiFlow TOP S" (открыть PDF-файл)
Технические характеристики
| Производитель | Meibes |
| Серия | MeiFlow Top S MF |
| Артикул | M66301.920 |
| Тип | стальной распределительный коллектор |
| Область применения | системы отопления |
| Номинальный расход | 3 м3/час |
| Номинальная мощность | 70 кВт |
| Рабочее давление | до 6 бар |
| Теплоноситель | вода, растворы пропиленгиколей до 40% |
| Температура теплоносителя | до +110°C |
| Верхние соединения | 1 1/2" с накидной гайкой |
| Нижние соединения | 1 1/2" с накидной гайкой или наружной резьбой |
| Материал корпуса | сталь |
| Кронштейны в комплекте | да |
| Теплоизоляция в комплекте | да |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Межосевое расстояние | 125 мм |
| Расстояние между кронштейнами | 250 мм |
| Ширина | 500 мм |
| Габариты (ВxШxГ) | 178 x 500 x 135 мм |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
