Группа безопасности бойлера Rommer 1/2" 6 бар (RVS-0007-007015)

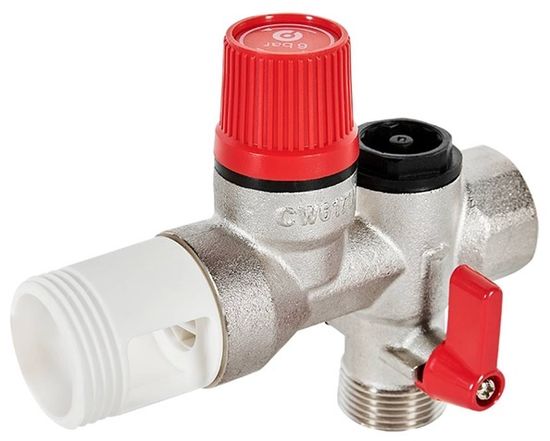

Группа безопасности бойлера Rommer 1/2" 6 бар (RVS-0007-007015) предназначена для защиты ёмкостных водонагревателей от повышения давления сверх давления настройки предохранительного клапана, что может произойти при повышении давления в квартирном трубопроводе холодной воды и при отказе температурной автоматики водонагревателя.

Группы безопасности комплектуются воронкой разрыва струи, которая исключает влияние давления в отводящей (дренажной) трубе на давление срабатывания предохранительного клапана, а также физически разделяет «чистый» трубопровод от «грязного».

Группы безопасности Rommer обеспечивают выполнение следующих функций:

• защита от превышения давления в водонагревателе;
• предотвращение возврата нагретой воды в линию подачи холодной воды;
• перекрытие подводящего холодного трубопровода;
• слив воды с бойлера.

Конструкция

Принцип действия

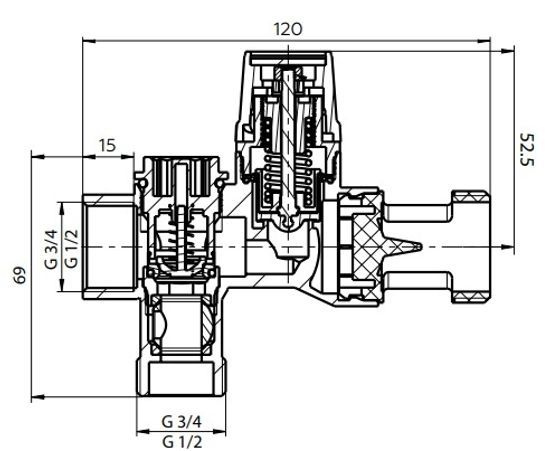

В состав группы безопасности входят: шаровой кран, запорный вентиль в комбинации с обратным клапаном, предохранительный клапан, обратный клапан, воронка разрыва струи и сифон (гидрозатвор).

Предохранительные клапаны настроены и протестированы в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки указано на корпусе клапана.

Клапаны нормально закрытые. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, шток клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Указания по монтажу

Монтаж группы безопасности в трубопроводной системе должен выполняться квалифицированными специалистами. Группы безопасности Rommer должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.

Группы безопасности подбираются по давлению водонагревателя, которое должно соответствовать рабочему давлению в системе водоснабжения.

Группы безопасности следует располагать в доступных для обслуживания местах. Группу необходимо устанавливать на подающем трубопроводе над бойлером или в непосредственной близости от него с учетом направления стрелки на корпусе клапана. На трубопроводе между клапаном и водонагревателем не должно быть запорной арматуры. Группу безопасности предпочтительно устанавливать так чтобы предохранительный клапан находился в вертикальном положении. При горизонтальном монтаже клапана сбросной патрубок должен смотреть вниз или в бок.

Предохранительный клапан должен устанавливаться так, чтобы сброс воды/пара не подвергал людей опасности. Никакая нагрузка на поворотную крышку недопустима.

Сброс теплоносителя при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя. Шланг присоединяется к сбросному патрубку клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.

Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы. Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке теплоносителя. Во избежание этого клапан следует периодически промывать, принудительно открыв его с помощью поворотной крышки.

При монтаже и эксплуатации групп безопасности, применение рычажных газовых ключей категорически запрещено. После осуществления монтажа, необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.

Документация

1. Группы безопасности бойлера Rommer - техпаспорт (открыть PDF-файл)
