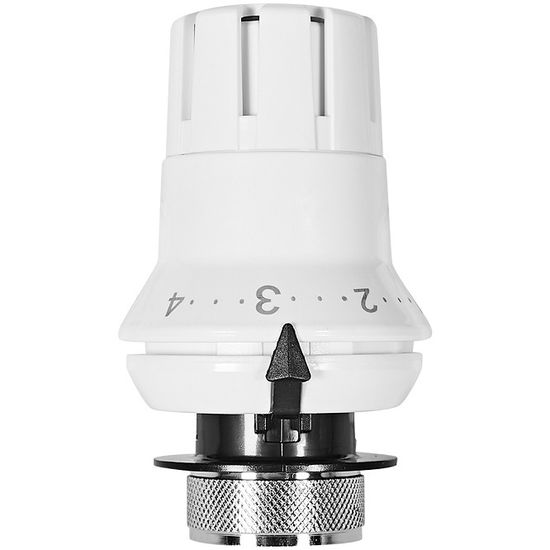

Головка термостатическая жидкостная Rommer M30x1,5, высота 106 мм (RHT-0001-103015)

Головка термостатическая жидкостная Rommer M30x1,5, высота 106 мм (RHT-0001-103015) представляет из себя механический пропорциональный регулятор прямого действия.

Термоголовка устанавливается на термостатический клапан с помощью предусмотренной для этого резьбы М30х1,5. Термостатическая головка может настраиваться потребителем на поддержание желаемой температуры воздуха в отапливаемом помещении в диапазоне от +6°С до +28°С. Воспринимая отклонение фактической температуры воздуха от заданного значения, термоголовка воздействует на клапан, перемещая его затвор.

Условия эксплуатации

Термоголовку Rommer M30x1,5 (RHT-0001-103015) можно применять в системах водяного радиаторного отопления с рабочим давлением до 10 атмосфер.

Принцип работы

Основной элемент термоголовки – сильфон, заполненный специальной термочувствительной жидкостью и ее парами. Давление в сильфоне сбалансировано силой настроечной пружины. Сильфон с жидкостью воспринимает изменение температуры окружающего воздуха. При повышении температуры жидкость расширяется, объем сильфона увеличивается, шток термоголовки и нажимной цилиндр перемещаются, а вслед за ними золотник термостатического клапана – в сторону сокращения протока теплоносителя через отопительный прибор, пока не будет достигнуто равновесие между давлением в сильфоне и усилием пружины. При понижении температуры происходит обратный процесс: жидкость сжимается, объем сильфона уменьшается, шток и с ним золотник клапана перемещаются в сторону открытия до нового равновесия системы.

Изменяя силу сжатия рабочей пружины можно настроить термостатический клапан на поддержание желаемой температуры в пределах температурной шкалы. Термоголовка настраивается самим пользователем в процессе эксплуатации системы отопления простым поворотом ее рукоятки до совмещения значения температуры со стрелкойуказателем настройки. Цифры на шкале коррелируются с поддерживаемой клапаном температурой. Данные температуры являются ориентировочными, так как фактическая температура воздуха вокруг термоголовки зависит от условий ее размещения.

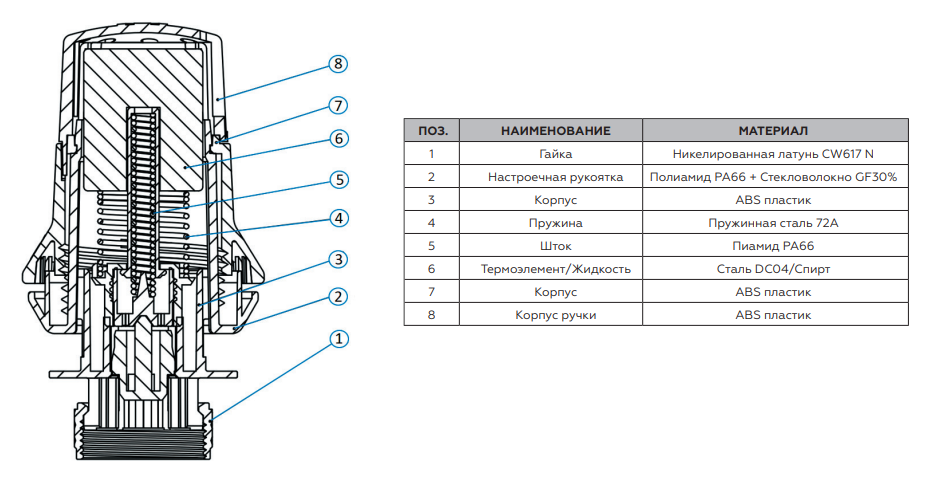

Конструкция и материалы

Рекомендации по монтажу и эксплуатации

• Термоголовки Rommer должны эксплуатироваться при условиях, изложенных в настоящем паспорте.
• Так как датчик внутри термостатической головки реагирует на температуру окружающего воздуха, для правильной работы термоголовку необходимо устанавливать в месте, свободном для движения воздуха. Для этого термоголовку необходимо располагать в горизонтальном положении, а термостатический клапан не должен закрываться глухими шторами или декоративным экраном. При этом не допускается сочетать термостатический клапан и термоголовку разных производителей.
• Монтаж термоголовки на корпус клапана осуществляется исключительно вручную, без применения каких-либо инструментов. При монтаже и эксплуатации термоголовок ROMMER, применение рычажных газовых ключей категорически запрещено.
• Термостатическая головка должна быть установлена в горизонтальном положении относительно пола.
• Отключение отопительного прибора при его демонтаже термоголовкой не допускается! Термостатический клапан не является запорной арматурой! Данный вид оборудования предназначен для автоматического изменения количества протекающего через клапан теплоносителя (ГОСТ 30815-2002). Использовать термостатический клапан для перекрытия потока среды, можно только при установленном радиаторе. Если прибор будет демонтирован на длительный период, следует предусмотреть установку заглушки, которая предотвратит затопление помещения при случайном открытии клапана.

Документация

1. Технический паспорт на термоголовку Rommer RHT-0001 (открыть PDF-файл)
2. Декларации о соответствии на клапаны Rommer до 2030 года (открыть PDF-файл)

Технические характеристики
