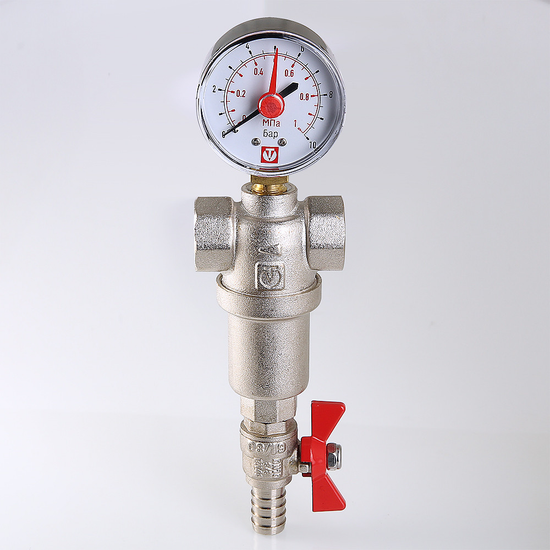

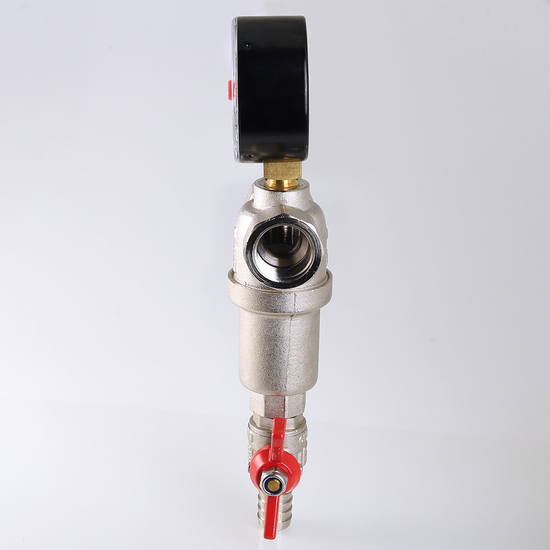

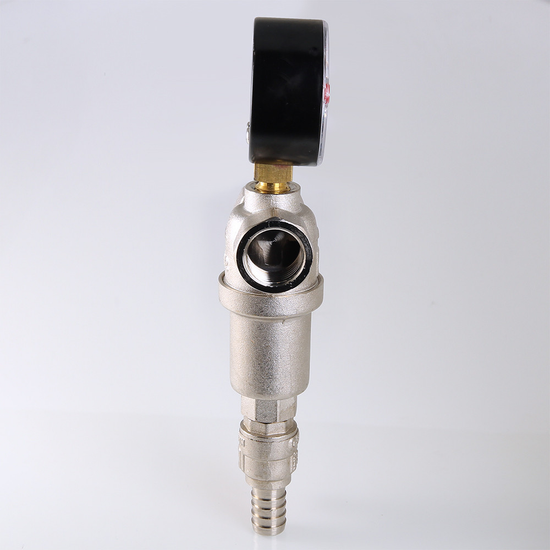

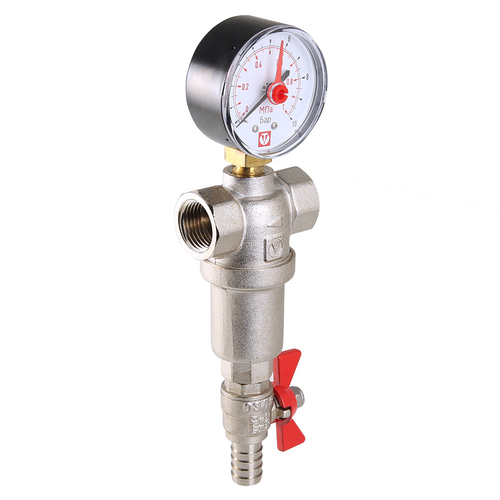

Фильтр промывной VALTEC 1/2" с манометром (VT.390.N.04) — это компактный фильтр механической очистки, предназначенный для удаления нерастворимых примесей (песка, ржавчины, окалины) из потока рабочей среды. Прибор осуществляет двухступенчатую каскадную фильтрацию за счет уникальной конструкции из двух вложенных друг в друга сетчатых элементов разного типа фильтрации. Наличие встроенного манометра позволяет визуально контролировать степень загрязнения сеток по перепаду давления, а дренажный кран обеспечивает быструю очистку фильтра без остановки системы и демонтажа колбы.
Ключевые преимущества
- Каскадная фильтрация: последовательное прохождение воды через сетки 500 мкм и 100 мкм снижает нагрузку на внутренний элемент и значительно увеличивает межпромывочный интервал.
- Очистка без разбора: удаление накопившегося шлама происходит путем открытия шарового дренажного крана, расположенного в нижней части латунной колбы.
- Контроль заиления: манометр в комплекте позволяет точно определить момент, когда фильтру требуется промывка.
- Прочный латунный корпус: никелированная сантехническая латунь защищает изделие от вымывания цинка и гидроударов.
- Официальная гарантия: на данную категорию фильтрующего оборудования VALTEC предоставляет заводскую гарантию сроком 7 лет.
Варианты применения
Фильтр устанавливается строго вертикально колбой вниз на вводе водопровода в квартиры или загородные дома. Он применяется для защиты бытовой техники, смесителей, редукторов давления и водосчетчиков в системах холодного и горячего водоснабжения, а также в трубопроводах сжатого воздуха и жидких углеводородов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Артикул | VT.390.N.04 |
| Тип фильтра | Промывной, механической очистки, каскадный |
| Резьба присоединения к трубопроводу | 1/2" (внутренняя трубная цилиндрическая ISO 228) |
| Условный диаметр (Ду / DN) | 15 мм |
| Номинальное рабочее давление (Pn) | 10 бар (1,0 МПа) |
| Минимальное рабочее давление | 0,5 бар |
| Максимальное давление при промывке | 10 бар |
| Максимальная температура рабочей среды | 110 °C |
| Минимальная температура рабочей среды | 1 °C |
| Пропускная способность на чистом фильтре (Kvs) | 4,9 м³/час |
| Размер ячеек первичного фильтроэлемента | 500 мкм |
| Размер ячеек вторичного фильтроэлемента | 100 мкм |
| Материал фильтрующих сеток | Нержавеющая сталь AISI 316 |
| Материал корпуса и колбы | Сантехническая латунь марки CW617N |
| Покрытие корпуса и колбы | Гальваническое никелирование |
| Материал уплотнительных элементов | Синтетический каучук EPDM |
| Резьба подключения манометра | 1/4" (внутренняя) |
| Класс точности комплектного манометра | 2,5 |
| Диапазон измерения манометра | от 0 до 10 бар |
| Диаметр штуцера дренажного крана под шланг | 14 мм |
| Положение при монтаже | Вертикальное, колбой строго вниз |
| Направление потока среды | Строго по стрелке на корпусе |
| Допустимые рабочие среды | Вода, сжатый воздух, масло, жидкие углеводороды |
| Монтажная длина изделия | 71 мм |
| Полная высота фильтра с манометром | 225 мм |
| Вес нетто | 710 г |
| Расчетный срок службы | 15 лет |
