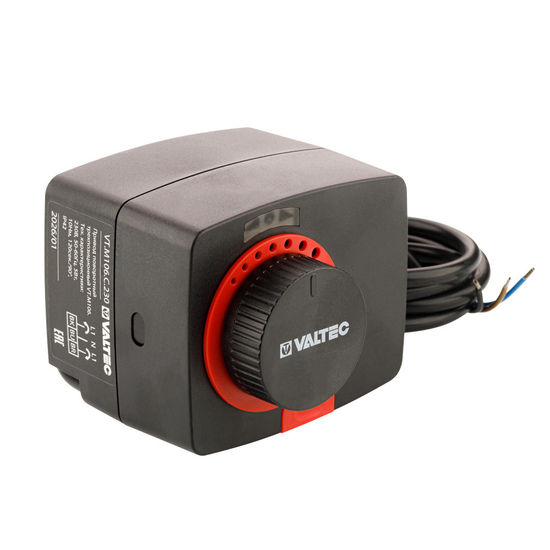

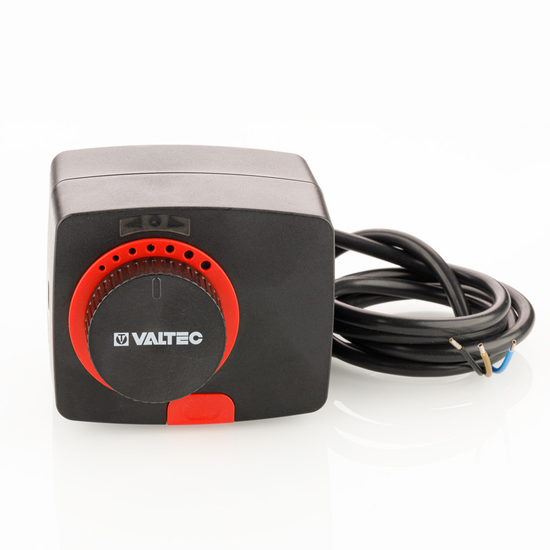

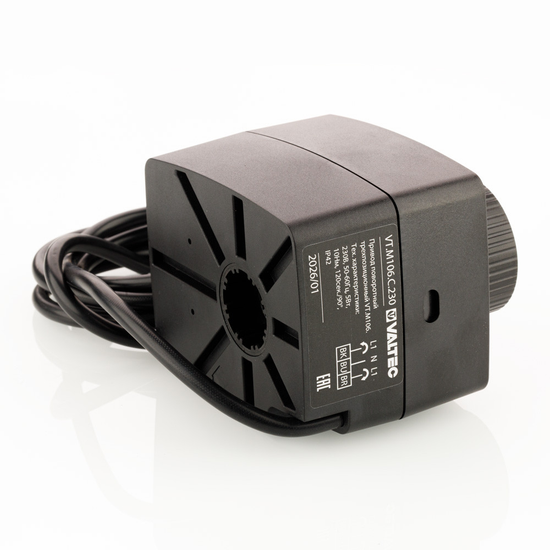

Электропривод поворотный трехпозиционный VALTEC (VT.M106.С.230) — это надежный поворотный сервопривод, разработанный для автоматического управления трехходовыми и четырехходовыми смесительными клапанами серий VT.MIX03.G, VT.MIX04.G, а также их конструктивными аналогами. Привод функционирует под управлением внешнего комнатного термостата или специализированного электронного контроллера, обеспечивая поддержание заданной температуры в контурах водяного теплого пола, радиаторного отопления и вентиляции.
Ключевые преимущества
- Эффективное позиционирование: трехпозиционное (импульсное) регулирование позволяет точно дозировать пропорции смешивания потоков теплоносителя.

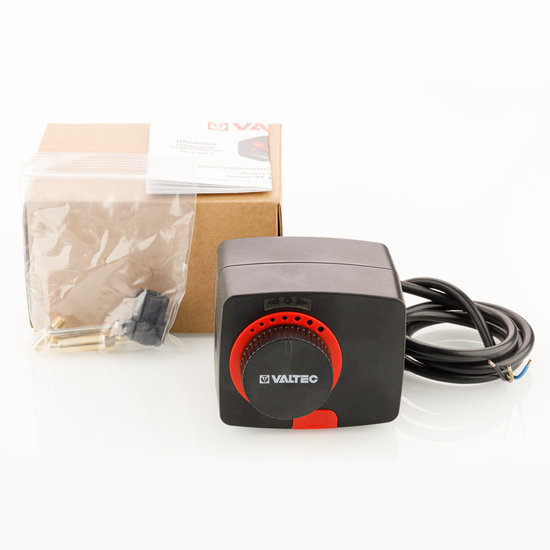

- Готовый монтажный комплект: поставляется вместе с переходной втулкой и антиротационной шпилькой, что делает установку на клапан быстрой и простой.
- Переход на ручной режим: конструкция корпуса позволяет в один клик переключить привод на ручное управление рукояткой в случае наладки системы или отключения питания.
- Долговечность: применение качественного редуктора обеспечивает расчетный срок службы прибора до 15 лет.
- Защита от нагрева: привод сохраняет полную работоспособность при максимальном нагреве корпуса регулирующей арматуры до 150 °C.
Варианты применения
Модель разработана специально для совместной работы со смесительными клапанами VALTEC всех ходовых диаметров (3/4", 1", 1 1/4"), обеспечивая необходимое усилие для поворота их внутреннего ротора в пределах угла 90 градусов.
Расширенные технические характеристики
Электрические параметры
- Артикул: VT.M106.С.230
- Напряжение питания: 230 В перем. тока (AC) / 50 Гц
- Тип управления: Трехпозиционное (импульсное, 3-точечное)
- Потребляемая мощность: от 2,5 до 4,0 ВА

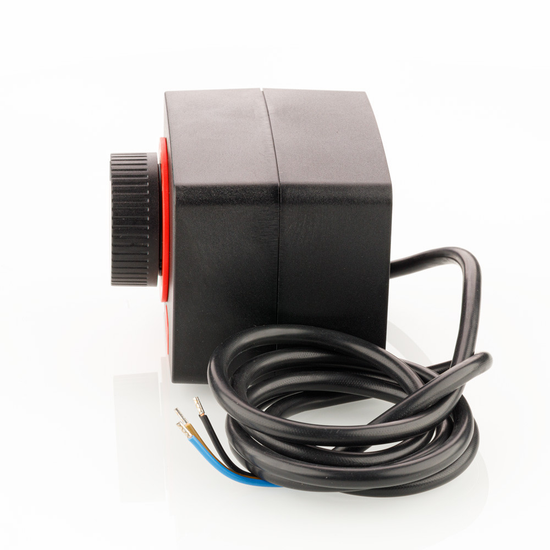

- Длина соединительного кабеля: 1,5 м
Рабочие характеристики
- Крутящий момент: не менее 5 Н·м
- Угол поворота вала привода: 90°
- Время полного поворота на 90°: 120 сек
- Уровень создаваемого шума: до 30 дБ
Эксплуатационные ограничения и защита
- Класс защиты от внешних воздействий: IP42 (в соответствии с EN 60529)
- Степень защиты электрооборудования: II (в соответствии с EN 60730-1)
- Диапазон температур окружающей среды: от 0 до +50 °C
- Максимально допустимая температура корпуса клапана: 150 °C
Габариты и вес
- Габаритные размеры (ВхШхГ): 96 х 84 х 101 мм
- Резьба фиксирующего винта на клапане: М5
- Вес нетто: 390 г
