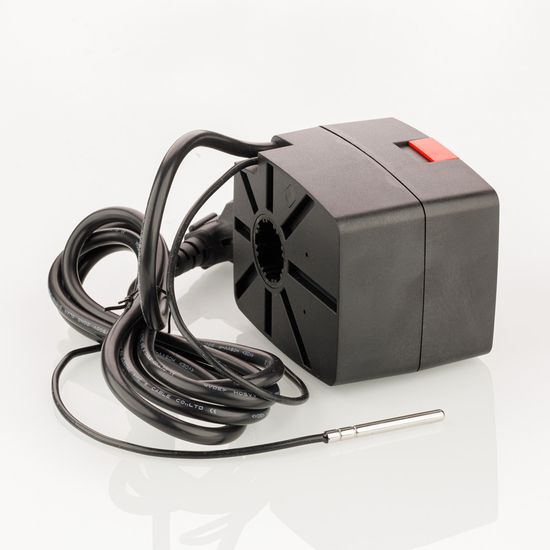

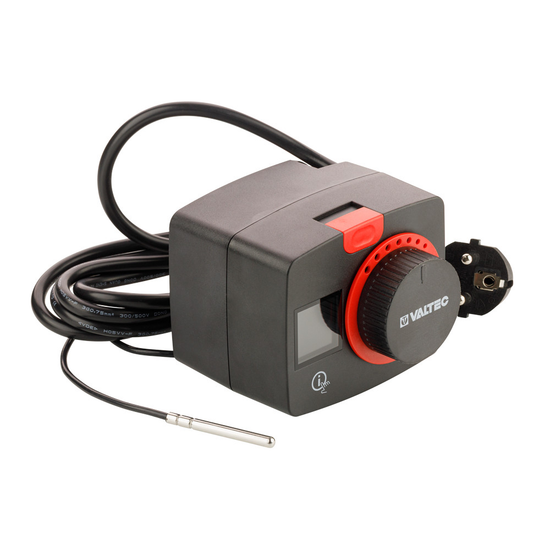

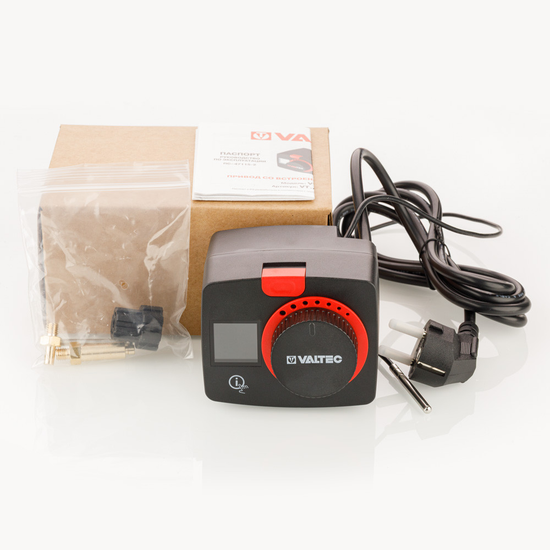

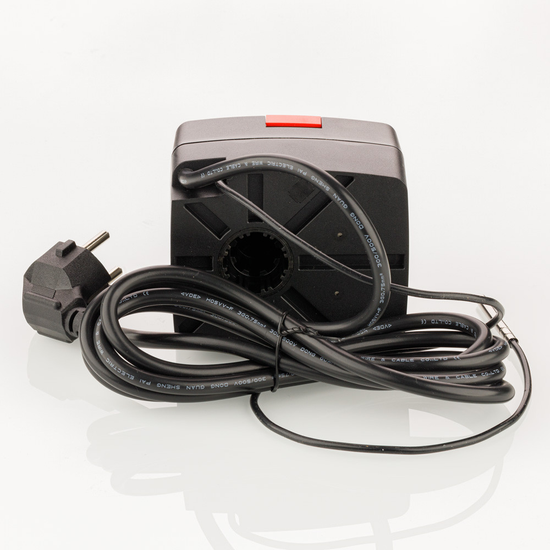

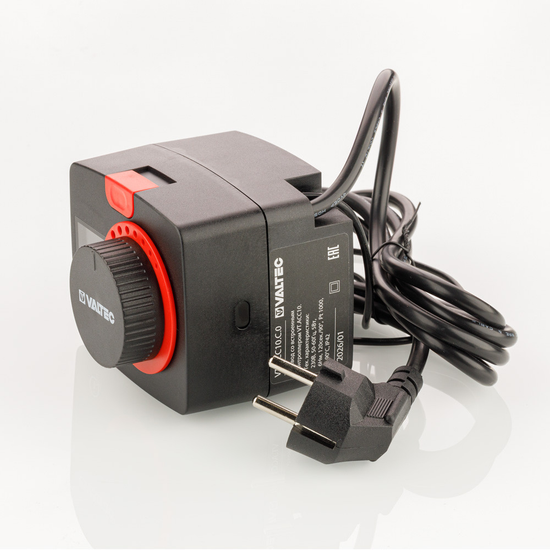

Электропривод поворотный со встроенным контроллером VALTEC (VT.ACC10.C.0) — это высокотехнологичный поворотный сервопривод со встроенным электронным контроллером, представляющий собой готовое и полностью самостоятельное решение для автоматического регулирования температуры. Прибор разработан для управления трехходовыми и четырехходовыми смесительными клапанами серий VT.MIX03.G, VT.MIX04.G, а также их аналогами. Благодаря встроенному управляющему модулю и идущему в комплекте выносному датчику температуры теплоносителя, устройство не требует подключения внешнего контроллера, что существенно снижает общую стоимость монтажа автоматики котельной или смесительного узла теплого пола.
Ключевые преимущества
- Автономность 2-в-1: совмещает в одном компактном корпусе функции силового электропривода и точного ПИД-регулятора температуры.
- Информативный LED-дисплей: графический жидкокристаллический экран отображает заданную и текущую температуру рабочей среды, сигналы об ошибках и направление вращения.
- Простое конфигурирование: настройка параметров, выбор режимов работы (отопление или охлаждение) и направления открытия выполняются кнопкой и удобным регулировочным диском прямо на корпусе устройства.
- Ручное управление: возможность мгновенного переключения привода в ручной режим работы для проведения пусконаладочных работ или при отключении электроэнергии.
- Встроенная безопасность: плата прибора оснащена функцией защиты системы от перегрева и алгоритмами самодиагностики датчика температуры.
Варианты применения
Сервопривод оптимально подходит для стабилизации температуры теплоносителя в контурах водяного теплого пола, защиты твердотопливных и газовых котлов от низкотемпературной коррозии (поддержание температуры обратной линии), а также для работы в составе насосно-смесительных модулей быстрого монтажа.
Расширенные технические характеристики
Электрические параметры и управление
- Артикул: VT.ACC10.C.0
- Напряжение питания: 230 В переменного тока (AC) / 50 Гц
- Максимальная потребляемая мощность: 3,5 ВА (в режиме ожидания — 0,8 ВА)
- Метод регулирования: Пропорционально-интегрально-дифференциальный (ПИД-регулятор)
- Диапазон настройки целевой температуры: от 0 до +99 °C
- Длина кабеля датчика температуры: 1,5 м
- Длина сетевого питающего кабеля: 2,0 м
Рабочие характеристики
- Крутящий момент на валу: не менее 5 Н·м
- Угол поворота исполнительного механизма: 90°
- Время полного хода на 90°: 120 сек
- Тип выносного датчика: Погружной/накладной температурный датчик
Эксплуатационные ограничения и защита
- Класс защиты корпуса от внешних воздействий: IP42 (в соответствии с EN 60529)
- Степень защиты электрооборудования: II (в соответствии с EN 60730-1)
- Температура окружающей среды при работе: от 0 до +50 °C
- Максимальная температура корпуса регулирующего клапана: 150 °C
Габариты и вес
- Габаритные размеры (ВхШхГ): 96 х 84 х 101 мм
- Резьба фиксирующей шпильки: М5
- Вес нетто: 450 г
