Напольный бойлер Uni-Fitt Titan объёмом 155 л, "бак в баке" из нержавеющей стали (804F1016) применяется для нагрева водопроводной воды и может использоваться для обеспечения горячей водой нескольких точек водопотребления.
Основным источником энергии для бойлера являются отопительные котлы или тепловые насосы. В качестве резервного источника нагрева в моделях F160 и F230 может применяться встраиваемый в водонагреватель ТЭН (приобретается отдельно).
Конструкция "бак-в-баке"
Водонагреватель Titan F160 представляет собой герметичную ёмкость из нержавеющей стали, работающую под избыточным внутренним давлением. Водонагреватель выполнен по технологии «бак-в-баке» и состоит из двух баков, помещенных один в другой. Передача тепла от теплоносителя нагреваемой воде осуществляется через поверхность внутреннего бака.
Внутренний бак изготовлен из нержавеющей стали AISI 304, имеет волнообразный профиль и закреплён в верхней его части к внешнему баку, что позволяет ему изменять свою форму при постоянном изменении температуры. Данное решение увеличивает скорость и эффективность теплообмена между санитарной водой и теплоносителем.
Внешний бак, который содержит теплоноситель системы отопления, изготовлен из конструкционной углеродистой стали.
Благодаря переменному давлению и температуре (зависит от интенсивности пользования) стенки внутреннего бака, имеющие волнообразный профиль, обеспечивают «стряхивание» отложившейся накипи путём циклов удлинения и сжатия внутреннего бака. Снаружи водонагреватель имеет несъёмный кожух из искусственной кожи с подложкой. Пространство между наружным баком и наружным кожухом заполнено пенополиуретановой теплоизоляцией, котоая позволяет воде в ёмкости на протяжении длительного времени оставаться горячей.

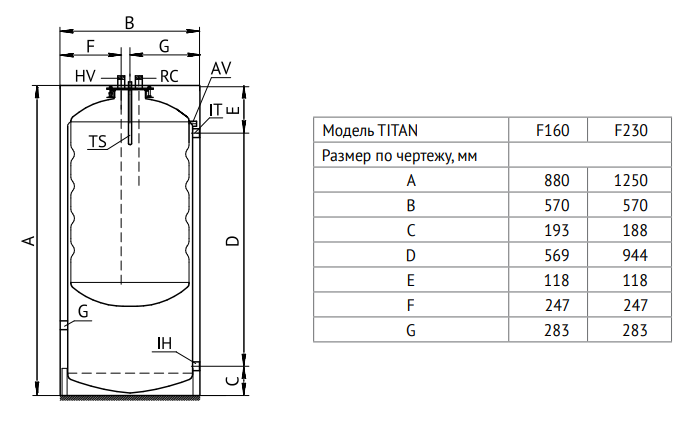

Габаритные размеры
Особенности монтажа
Водонагреватель устанавливается в вертикальном положении на твердую горизонтальную поверхность. Для удобства обслуживания к водонагревателю должен быть обеспечен доступ со всех сторон.
Патрубки подключения холодной воды из водопроводной сети HV и отведение горячей воды TV находятся на верхней поверхности напольного водонагревателя, или на нижней поверхности настенного водонагревателя. Присоединение к источнику тепла осуществляется через патрубок IT для подачи греющей воды в теплообменник и патрубок IH для выхода греющей воды. Для удаления воздуха из теплообменника рекомендуется предусмотреть установку воздухоотводчика на трубе входа теплообменника IT. Разъём RC служит для подключения линии рециркуляции горячей воды. Резьбовое отверстие G обеспечивает возможность подключения дополнительного электрического нагревателя
На каждый водонагреватель должен быть установлен предохранительный клапан или комплектная группа безопасности водонагревателя с давлением срабатывания не выше максимального рабочего давления водонагревателя. При срабатывании предохранительного клапана из его сливного отверстия вытекает вода. Предохранительный клапан устанавливается на подводящую трубу таким образом, чтобы отверстие для спуска воды из клапана было обращено вниз, при сливе излишков расширяющейся воды в канализацию предусмотреть «разрыв» струи. Для предотвращения неприятных запахов на канализационную трубу установить сифон. Место слива должно быть защищено от замерзания воды. Нельзя устанавливать запорный вентиль между предохранительным клапаном и водонагревателем, в противном случае при закрытом вентиле предохранительный клапан не сработает.
Значительно уменьшить количество сливаемой в канализацию расширяющейся воды можно установкой расширительного бака для ГВС на подводящую трубу водонагревателя. Бак устанавливается между обратным клапаном и водонагревателем.
Корпус водонагревателя необходимо подключить к линии заземления электроснабжения здания. Необходимо выполнить заземление всех входящих подключений и выходов из бойлера, путём навивки на них медного провода непосредственно поверх элементов бойлера, обеспечить надёжный контакт навивки обжатием её стальным хомутом сверху.
Установка ТЭНа из нержавеющей стали возможна только в комплектации с термостатом.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | Titan |
| Модель | 160 |
| Категория товара | бойлер косвенного нагрева |
| Номинальный объём | 155 л |
| Объём внешнего бака (отопление) | 43 л |
| Объём внутреннего бака (ГВС) | 112 л |
| Монтаж | напольный |
| Рабочее давление отопительного контура | до 3 бар |
| Рабочее давление вторичного контура | до 6 бар |
| Мощность теплообменника (80°/60° при ΔT = 35°) | 35 кВт |
| Производительность (первые 10 мин при ΔT = 35°) | 275 л |
| Постоянная производительность (при ΔТ = 35°) | 531 л/ч |
| Номинальный расход теплоносителя в первичном контуре | 1,25 м3/ч |
| Площадь теплообменника | 0,88 м2 |
| Потребление энергии для поддержания температуры | 1,65 кВт·ч/24ч |
| Максимальная рабочая температура теплообменника | +80°С |
| Температура хранения | от -15°С до +40°С |
| Присоединительный размер контура ГВС | 3/4" НР |
| Вход холодной воды | 3/4" НР |
| Вход теплообменника | 1" ВР |
| Выход теплообменника | 1" ВР |
| Подсоединение ТЭН | 1 1/2" ВР |
| Присоединительный размер рециркуляционного патрубка | 3/4" НР |
| Возможность установки ТЭН | да |
| Материал бака | нержавеющая сталь AISI 304 |
| Цвет | белый |
| Высота | 880 мм |
| Диаметр | 570 мм |
| Вес | 32 кг |
| Срок службы | 15 лет |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Россия |
