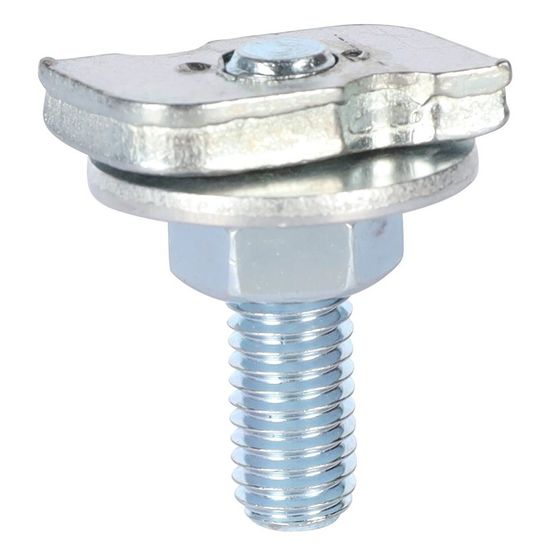

Болт быстрого монтажа Stout М10х50 (SAC-0022-001050)

Болт быстрого монтажа Stout М10х50 (SAC-0022-001050)
Stout
Артикул: SAC-0022-001050
87 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
87 руб

Болт быстрого монтажа М10 x 50 Stout (SAC-0022-001050) используется в качестве соединительной детали между трубным хомутом и фиксирующим элементом.

  • состоит из шпильки, шестигранной гайки, шайбы и фигурной гайки со специальным профилем
  • используется для крепления к профилю, опорам, консолям, опорным пластинам
  • является комплексным решением
  • полностью готов к применению
  • позволяет экономить до 40% времени
  • позволяет производить удобную регулировку
  • обеспечивает надёжное соединение фиксируемых элементов и равномерное распределение нагрузки.

Области применения монтажных систем Stout

  • фиксация и крепление трубопроводов из различного материала
  • монтаж канализационных, водопроводных и отопительных систем
  • установка сантехнического оборудования, гибких и жёстких воздуховодов, электрических каналов и кабелей

Материалы

Материал болтов быстрого монтажа - оцинкованная сталь.

Габариты

Размеры болтов быстрого монтажа

H - 50 мм
M - 10 мм
S - 5 мм
L - 23 мм
B - 13,5 мм

Указания по монтажу

Элементы системы Stout и ассортимент крепёжных изделий к ней, предназначены исключительно для монтажа внутренних инженерных систем и оборудования и должны эксплуатироваться только под равномерно распределенной нагрузкой. При монтаже трубопроводов и других инженерных систем необходимо учитывать рекомендации производителя, а также нагрузочную способность опорных элементов, а также прочность строительных поверхностей и облицовочных материалов.

При монтаже трубопроводных систем следует соблюдать рекомендованный шаг опорных элементов и учитывать возможную компенсацию линейного расширения, а также предусматривать дополнительное место для их изоляции. Монтаж конструкций следует начинать с разметки мест их установки. При выполнении монтажных работ следует проводить сборку укрупнённых узлов вне зоны монтажа. При болтовом соединении элементов несущих конструкций должна быть обеспечена плотность соединения элементов между собой. Сварка элементов системы между собой, а также к металлоконструкциям, их резка и распиливание для «подгонки по месту» приводит к уничтожению защитного цинкового покрытия с последующим образованием очагов коррозии в местах сварки или резки. Если в результате транспортировки, хранения, монтажа или вследствие любого механического воздействия произошло нарушение защитного цинкового покрытия, то необходимо безотлагательно принять меры по его восстановлению, например, нанести цинк спрей «Zinc Spray» или его аналог с содержанием цинка не менее 90%.

Нагрузки на систему должны гарантировать надежность опор и исключать риск повреждения коммуникаций или оборудования, установленных в пределах данной системы.

Документация

  1. Крепёжная система Stout SAC - Техпаспорт от 21.11.2023 (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSAC-0022
АртикулSAC-0022-001050
Типболт быстрого монтажа
Назначениедля монтажа трубопроводов
Температура рабочей средыот -50°С до +80°С
Влажность окружающей средыот 0 до 75%
Временное сопротивление стали≥30 кгс/мм2
Относительное удлинение стали≥15%
Виброизоляциядо 15 дБ по DIN 4109
Класс огнестойкостиB2
Материал корпусаоцинкованная сталь
Размер гайкиМ10
Длина50 мм
Срок службы50 лет
Официальная гарантия производителя2 года
Страна-родина брендаРоссия
Страна производстваРоссия
