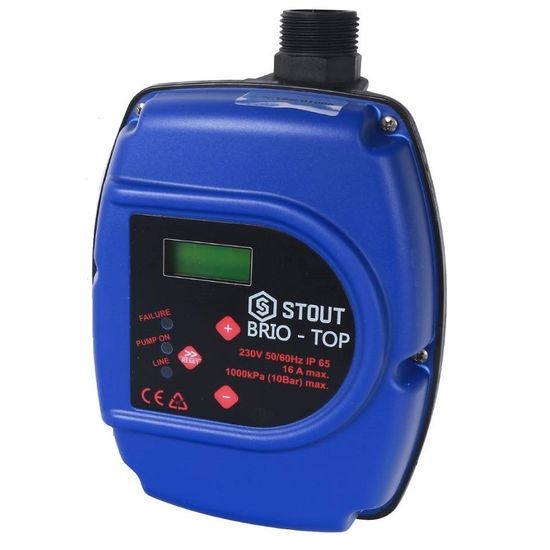

Блок управления насосом Stout BRIO-TOP (SCS-0001-000062) для однофазных электронасосов позволяет автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность льда).
Может работать в различных установках:
- с отдельным электронасосом;
- в системе сдвоенных автоматически чередующихся насосов.
- вместе с устройством переменной скорости (Sirio, Sirio Entry) для изготовления насосных станций с постоянным давлением.
Конструкция
| 1 - Входной патрубок |
Режимы работы
Устройство управление Стаут Брио-Топ SCS-0001-000062 рограммируется для работы в соответствии с двумя различными принципами:
- режим P+F (давление + расход). В этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin); насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится. В этих условиях давление установки будет соответствовать максимальному напору насоса.
- режим P+P (давление + давление) - в этом режиме работа насоса регулируется внутри двумя уровнями давления (Pmin и Pmax); достижение нижнего порога давления (Pmin) определяет запуск насоса, а останов происходит на верхнем заданном пороге (Pmax).При данной конфигурации необходимо использовать расширительный бак, имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.
При обоих режимах работы устройство защищает насос от работы без воды, когда отсутствует вода на всасывании, при помощи комбинированного контроля потока и давления.
Работа станций со сдвоенными насосами допускается только в режиме “P+P”.
Пример установки
Блок управления BRIO-TOP может устанавливаться в систему как с погружным насосом, так и поверхностным, как на отдельном насосе, так и на насосных станциях со сдвоенными насосами.
Функциональность
- Автоматический запуск и останов электронасоса
- Чередующаяся работа насосных станций со сдвоенными насосами
- Легкое и точное регулирование давления при помощи дисплея
- Защита от «сухого хода» с автоматическим сбросом и восстановлением
- Возможность установки как в вертикальном, так и в горизонтальном положении
- Цифровые показатели давления и поглощенного тока на дисплее
- Светодиод, указывающий на состояние работы (сеть, ошибка, насос работает)
- Цифровой вход поплавкового выключателя или соединения дистанционного управления
- Выход с конфигурируемым реле
- Вынимаемые электрические клеммы для облегчения проводки
- Архив сигналов тревоги
- От «сухого» хода
- Амперометрическая защита двигателя
- Слишком высокое давление
- Защита от замерзания
- Защита от блокировки механических частей насоса
Габариты
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SCS-0001 |
| Артикул | SCS-0001-000062 |
| Модель | BRIO-TOP |
| Тип | устройство управления насосом |
| Область применения | системы водоснабжения |
| Рабочая среда | вода |
| Рабочее давление | 10 бар |
| Диапазон настройки давления P min | от 0,5 до 8 бар |
| Диапазон настройки давления P max | от 1 до 9 бар |
| Заводская настройка давления | 1,5 бар |
| Номинальное напряжение | 150/230 В |
| Частота сети | 50-60 Гц |
| Максимальная мощность двигателя | 2200 Вт |
| Максимальная сила тока | 16 А |
| Максимальный ток фазы двигателя | 16 А |
| Температура рабочей среды | от +5°C до +30°C |
| Температура окружающей среды | до +35°C |
| Температура транспортировки и хранения | от -10°C до +50°C |
| Потеря нагрузки | 0,7 бар на 100 л/мин |
| Степень электрической защиты | IP65 |
| Тип действия | 1.C (согласно EN 60730-1) |
| Цвет | чёрный, синий |
| Высота | 225 мм |
| Ширина | 150 мм |
| Глубина | 115 мм |
| Вес | 700 г |
| Страна-родина бренда | Россия |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
