Блок управления насосом Stout BRIO-TOP new (SCS-0001-000063)

Блок управления насосом Stout BRIO-TOP new (SCS-0001-000063)
Stout
Артикул: SCS-0001-000063
14 118 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
14 118 руб

Блок управления насосом Stout BRIO-TOP new (SCS-0001-000063) предназначен для автоматического включения и выключения насосов, обеспечивая их безопасность в случае возникновения нерасчетных режимов работы (отсутствие воды, избыточное давление, перегрузка двигателя, опасность замерзания).

Устройство может управлять как одним, так и двумя спаренными насосами, включая их попеременно, а также работает с насосами, оснащёнными частотными преобразователями для поддержания постоянного давления.

Конструкция

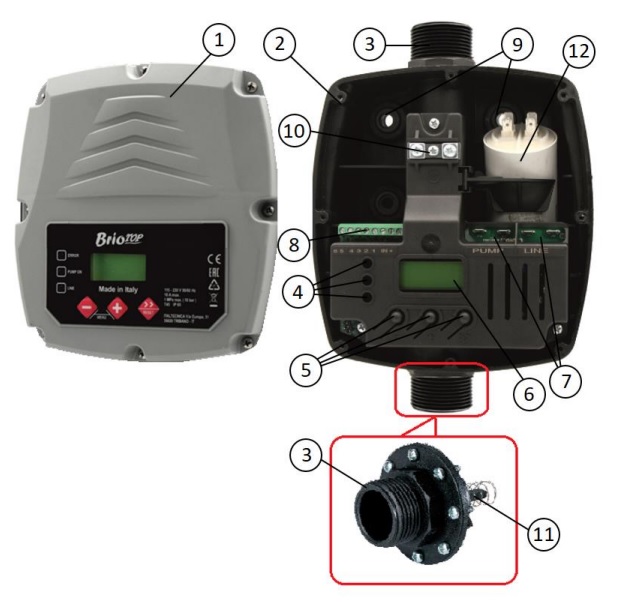

Внутреннее устройство

1 - Крышка корпуса с панелью управления
2 - Корпус устройства
3 - Входной и выходной патрубки
4 - Сигнальные индикаторы
5 - Кнопки управления
6 - Экран
7 - Клеммы подключения насоса
8 - Клеммная колодка со вспомогательными контактами
9 - Кабельные вводы
10 - Клеммы заземления
11 - Обратный клапан с возможностью осмотра

Режимы работы

Устройство программируется для работы в соответствии с двумя различными режимами:

  1. режим P+F (давление + расход), в котором насос включается при понижении давления в трубопроводной сети в результате открытия в ней водоразборной арматуры и выключается, когда краны закрываются и расход воды через управляющее устройство прекращается.
  2. режим Р+Р (давление + давление). В этом режиме насос включается при заданном давлении в системе водоснабжения РМИН, а выключается при достижении давления в системе РМАКС. Для работы насосов в режиме Р+Р в системе должен присутствовать гидроаккумулятор. Для управления спаренными насосами может быть выбран только режим Р+Р.

Защита от «сухого хода» осуществляется в обоих режимах работы системы.

Пример установки

Пример установки блока Brio Top

Блок управления BRIO-TOP может устанавливаться в систему как с погружным насосом, так и поверхностным, как на отдельном насосе, так и на насосных станциях со сдвоенными насосами.

Габариты

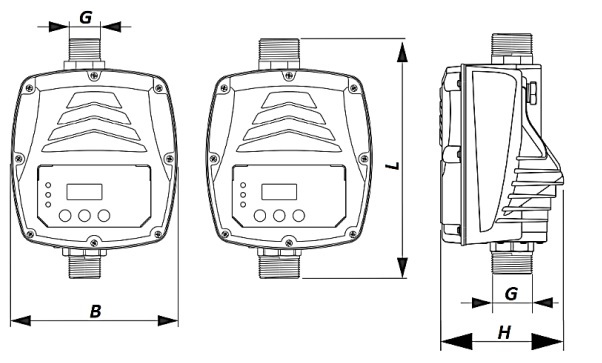

Габаритные размеры модуля

L - 247 мм
H - 127 мм
B - 173 мм
G - 1"

Документация

  1. Техпаспорт на устройство управления насосами Brio-Top New (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSCS-0001
АртикулSCS-0001-000063
МодельBRIO-TOP new
Типустройство управления насосом
Область применениясистемы водоснабжения
Рабочая средавода
Рабочее давление10 бар
Диапазон настройки давления P minот 0,5 до 8 бар
Диапазон настройки давления P maxот 1 до 9 бар
Заводская настройка давления1,5 бар
Номинальное напряжение230 В
Частота сети50-60 Гц
Максимальная мощность двигателя2400 Вт
Температура рабочей средыот +5°C до +45°C
Температура окружающей средыот +5°C до +50°C
Температура транспортировки и храненияот -10°C до +70°C
Относительная влажность воздухадо 95%
Степень электрической защитыIP65
Размер присоединения1"
Цветчёрный, серый
Высота247 мм
Ширина173 мм
Глубина127 мм
Вес850 г
Страна-родина брендаРоссия
Средний срок службы10 лет
Официальная гарантия производителя2 года
