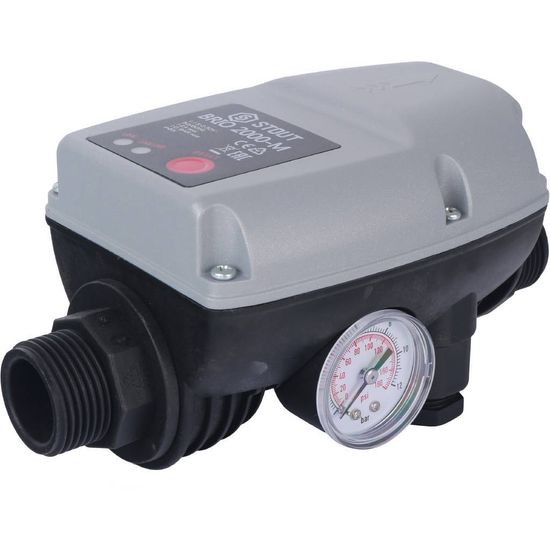

Блок управления насосом Stout BRIO-2000M (SCS-0001-000061) для однофазных электронасосов позволяет автоматически включать и останавливать насос, защищая его в том случае, если возникают неподходящие условия для работы (отсутствие воды, перегрузка двигателя, опасность льда).
Как только устройство подключается к электропитанию, оно запускает насос примерно на 15 секунд. В дальнейшем, насос включается автоматически каждый раз, когда в системе падает давление, например при открытии крана.
В отличие от традиционных систем, в которых используется гидроаккумулятор и реле давления, насос выключается при уменьшении потока до минимальной величины, а не по достижению давления выключения. Устройство задерживает выключение насоса на 7-15 секунд. Это позволяет сократить частоту включений/выключений насоса в условиях малого расхода.
Конструкция
| 1 - Входной патрубок |
Принцип работы
Устройство управления насосом Стаут BRIO-2000M SCS-0001-000061 позволяет автоматизировать включение и выключение любого насоса, способного создавать давление 2 бар. Насос включается, когда в системе падает давление (краны открыты), и, соответственно, выключается, когда в системе прекращается поток воды (краны закрыты).
Если в системе подача воды прерывается по какой-то причине, реле выключает насос и защищает его от сухого хода. Устройство также может выполнять автоматический ерезапуск, контролируемый встроенным таймером. При этом через определенные промежутки времени реле включается и проверяет наличие воды на всасывании (данная функция возможна для моделей, в которых она заявлена).
Встроенный манометр облегчает контроль над давлением в системе и помогает определять
нарушения герметичности.
Пример установки
Габариты
Указания по монтажу
- Регулятор может быть установлен как в вертикальном, так и в горизонтальном положении; в любом месте между напорным отверстием насоса и первой точкой водоразбора (например, смеситель).

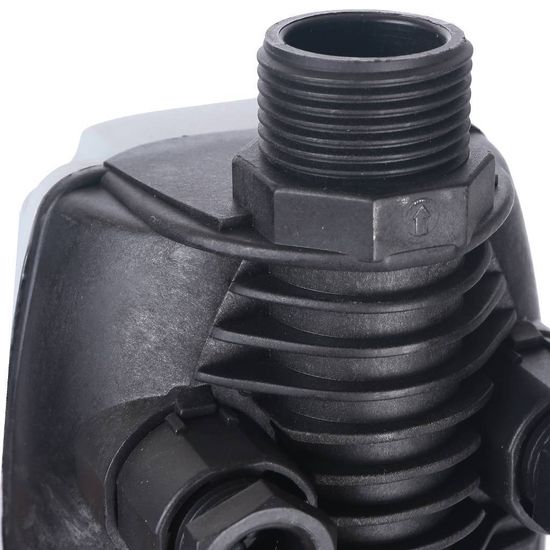

- Внимание! Направление стрелки на корпусе устройства должно совпадать с направлением потока в трубопроводе.
- Все гидравлические соединения должны быть плотно затянуты.
- При использовании насоса, максимальное давление которого больше 10 бар, следует установить едуктор давления, уменьшающий давление, который будет ограничивать максимальное рабочее давление до 10 бар.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SCS-0001 |
| Артикул | SCS-0001-000061 |
| Модель | BRIO-2000M |
| Тип | устройство управления насосом |
| Область применения | системы водоснабжения |
| Рабочая среда | вода |
| Рабочее давление | 10 бар |
| Диапазон регулировки пускового давления | от 1 до 3,5 бар |
| Номинальное напряжение | 150/230 В |
| Частота сети | 50-60 Гц |
| Максимальная сила тока | 12 А |
| Температура рабочей среды | от +5°C до +55°C |
| Температура окружающей среды | от +5°C до +45°C |
| Температура транспортировки и хранения | от -10°C до +50°C |
| Степень электрической защиты | IP65 |
| Степень загрязнения | III |
| Класс изоляции | III |
| Гидравлические соединения | 1" НР |
| Тип действия | 1 (согласно EN 60730-1) |
| Диаметр манометра | 40 мм |
| Диапазон показания манометра | от 0 до 12 бар |
| Крутящий момент для кабельных клемм | от 2,5 до 3 Н·м |
| Крутящий момент для гидравлических соединений | до 8 Н·м |
| Цвет | чёрный, серый |
| Высота | 190 мм |
| Ширина | 96 мм |
| Глубина | 105 мм |
| Вес | 600 г |
| Страна-родина бренда | Россия |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
