Угол аксиальный равнопроходной Uni-Fitt 32 мм (743G9900)

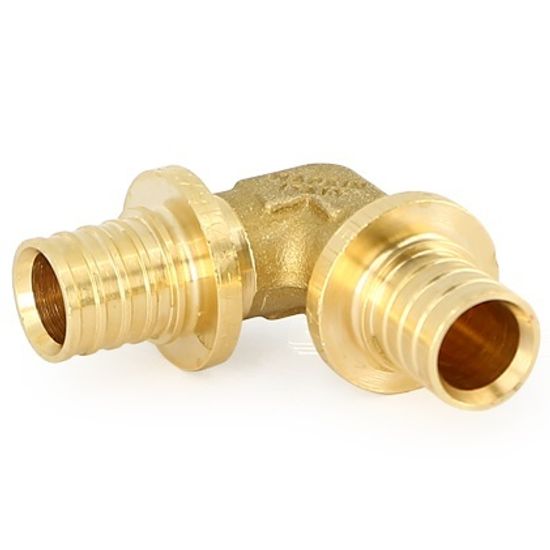

Угол аксиальный равнопроходной Uni-Fitt 32 мм (743G9900)
Uni-Fitt
Артикул: 743G9900
1 479 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
1 479 руб

Равнопроходной аксиальный угол Uni-Fitt 32 мм (743G9900) предназначен для соединения полимерных труб PEX-а в системах отопления, холодного или горячего водоснабжения. Относится к неразборным соединениям, т.е. соединение фитинга с трубой не подлежит разборке.

Системы с использованием аксиальных фитингов Юнифитт допускается использовать для скрытой прокладки трубопровода, т.к. фитинг не нуждается в дополнительном обслуживании в течение всего срока эксплуатации трубопровода.

Совместимые размеры труб

Аксиальные фитинги Юни-Фитт совместимы с PEX-трубами, имеющими размеры 16 (2,2), 20 (2,8), 25 (3,5), 23 (4,4) мм.

Допустимые комбинации фитинга и гильзы

✔ фитинг PPSU + полимерная гильза
✔ латунный фитинг + полимерная гильза
✔ латунный фитинг + латунная гильза

✖ фитинг PPSU + латунная гильза

Условия эксплуатации

Надвижные фитинги Uni-Fitt разрешается использовать в системах с давлением не более 10 атмосфер. Температура теплоносителя может составлять от -20°C до +95°C.

Порядок монтажа

Порядок монтажа надвижных фитингов Uni-Fitt

  1. отрезать полимерную трубу нужной длины, строго перпендикулярно оси трубы. Длина прямого участка трубы должна составлять как минимум три длины гильзы;
  2. установить гильзу на трубу (гильза не имеет внутренней фаски);
  3. расширить конец трубы с помощью ручного или автоматического инструмента– расширителя с насадкой, соответствующей типу и размеру трубы. При этом минимальное расстояние от развальцовываемого конца трубы до надвигаемой гильзы должно равняться двукратной длине гильзы. Расширение производится двукратно, с поворотом инструмента на 30°;
  4. без промедления вставить фитинг в трубу до конца и подвести гильзу к фитингу;
  5. вставить запрессовываемое соединение в соответствующие насадки ручного или автоматического запрессовочного инструмента;
  6. аксиально запрессовывать фитинг ручным или автоматическим инструментом до тех пор, пока гильза не достигнет фланца фитинга.

Документация

  1. Паспорт на латунные надвижные фитинги Юнифитт (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
Серия743G
Артикул743G9900
Тип фитингаугольник
Назначениедля металлополимерных труб
Способ соединения с трубопроводомаксиальная запрессовка
Диаметр трубопровода32 мм
Материал фитингалатунь CW617N
Рабочее давление10 бар
Рабочая температураот -20°C до +95°C
Температура монтажаот -10°C до +50°C
Официальная гарантия производителя3 года
Страна-родина брендаРоссия
Страна производстваИталия
