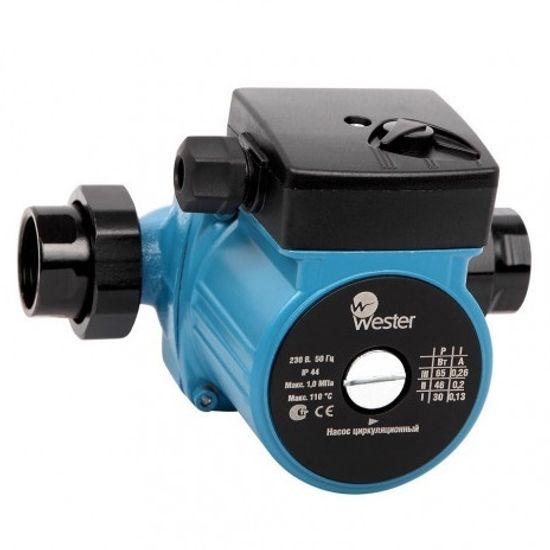

Циркуляционный насос Wester WCP 32-40G 180 с гайками (0180020)

Циркуляционный насос Wester WCP 32-40G 180 с гайками (0180020) предназначен для применения в отопительных системах, промышленных установках для однотрубных систем и двухтрубных систем; систем отопления, размещённых под котлом; контура отопления котла.

Резьбовой трёхскоростной циркуляционный насос Wester WCP 25-40G 180 имеет переменную частоту вращения. Скорость вращения регулируется при помощи вращающейся ручки, размещённой на клеммной коробке. Насос имеет исполнение «с мокрым ротором» - это значит, что детали насоса охлаждаются перекачиваемой жидкостью.

Насосы поставляются с накидными гайками, необходимыми для установки агрегата.

Гидравлические характеристики насоса

Рабочая среда

В качестве рабочей жидкости подойдёт:

• горячая вода;
• чистые, жидкие, неагрессивные и невзрывоопасные среды без минеральных масел;
• жидкости с вязкостью до 10 мм2/с;
• этиленгликоль с концентрацией до 40%.

Рекомендации по монтажу

• Установка насоса должна производиться только после выполнения всех сварочных и паяльных работ и промывки труб.
• Установите насос в легкодоступном месте, чтобы его можно было легко проверить или заменить.
• Монтаж производится непосредственно на трубопроводе, предпочтительно на вертикальном; ни в коем случае не в нижней точке (чтобы предотвратить накопление отложений в насосе и его блокировку).
• Стрелка на корпусе мотора указывает направление потока.
• Запорные клапаны должны быть установлены до и после насоса, чтобы облегчить проведение работ по обслуживанию, проверке, замене и т. п. В то же время необходимо выполнять установку так, чтобы протекающая вода не попадала на мотор и блок управления.
• Циркуляционный насос следует, по возможности, устанавливать как можно дальше от трубных изгибов, колен и узлов разветвления, чтобы избежать турбулентных вихрей в потоке всасывания, вызывающих повышенный шум во время работы насоса.
• Перед установкой циркуляционного насоса тщательно промойте систему. Для этой цели используйте ТОЛЬКО теплую воду с температурой +80°С. Затем полностью слейте воду из системы, чтобы устранить из контура циркуляции любые вредные включения.
• Циркуляционный насос ВСЕГДА устанавливайте так, чтобы обеспечить положение оси вала насоса в горизонтальном положении, а клеммной коробки – сверху или сбоку.



• Монтажные работы проводите таким образом, чтобы исключить попадание капель жидкости на электродвигатель и клеммную коробку как во время установки, так и во время технического обслуживания.
• Не добавляйте в воду, залитую в контур циркуляции, присадки, произведенные на основе углеводородов и ароматических веществ. Если необходимо использовать антифриз, то его концентрация не должна превышать 40%.
• Если возникла необходимость в извлечении электродвигателя из кожуха насоса, то при установке его на место тщательно проверьте правильность положения уплотнения.

Документация

1. Насосы Wester WCP - листовка (открыть PDF-файл)
2. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики
