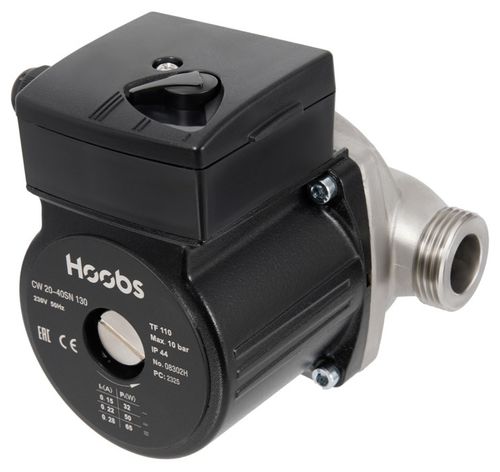

Циркуляционный насос Hoobs для ГВС CW 25-40SN 180 с гайками (08303H) предназначен для создания принудительной циркуляции воды в системах горячего водоснабжения и для перекачивания жидкостей в различных технологических процессах.
Особенности
- Три фиксированные скорости
- Корпус насоса из нержавеющей стали
- Керамические подшипники
- Цельнотянутая гильза из нержавеющей стали
- Подшипниковая пластина из нержавеющей стали
- Уплотнительные прокладки из EPDM
Области применения
- Системы горячего водоснабжения
- Перекачивание технологических жидкостей
Конструкция насоса
Конструктивно насосы серии CW состоят из двух основных частей: гидравлической части и электрического двигателя. Гидравлическая часть включает в себя корпус насоса и рабочее колесо, а двигатель состоит из корпуса, статора, ротора, гильзы и гайки для выпуска воздуха. Корпус насоса выполнен из нержавеющей стали с резьбовым подключением к трубопроводу.
В насосах серии CW используется асинхронный короткозамкнутый двигатель. Ротор двигателя располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью. Двигатель насоса оснащён переключателем трёхпозиционной регулировки скорости.
Условия эксплуатации
Рабочие, перекачиваемые жидкости - вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых и волокнистых включений, а также примесей, содержащих минеральные масла. Насосы Hoobs серии CT могут использоваться для перекачивания охлаждающих жидкостей, не содержащих минеральных масел, водогликолевых смесей с концентрацией этиленгликоля до 50%. Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики понижаются.
Перекачивание водогликолевых смесей понижает гидравлические характеристики насоса. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой жидкости.
Не допускается наличие воздуха в насосе. Запрещена работа насоса при нулевом расходе рабочей жидкости. Не допускается попадание струй или брызг жидкости на корпус насоса, клеммную коробку и питающий кабель. Всё это может привести к выходу из строя двигателя насоса или гидравлической части насоса.
Температура окружающей среды должна быть всегда ниже, чем температура рабочей жидкости, так как в противном случае в корпусе статора может образовываться конденсат.
Насос нельзя использовать для подачи легковоспламеняющихся жидкостей - бензина или дизельного топлива.
- давление в системе до 10 бар
- температура перекачиваемой жидкости: от +2°С до +110°С
- pH рабочей жидкости: от 7 до 9,5
- температура окружающей среды: от +0 до 40°С
- относительная влажность воздухадо 95%
Документация
Технические характеристики
| Производитель | Hoobs |
| Серия | CW |
| Артикул | 08303H |
| Тип | циркуляционный насос для ГВС |
| Вид насоса | для ГВС |
| Тип ротора | «мокрый» |
| Номинальная мощность P2 | 65 Вт |
| Максимальный расход Q | 3 м3/час |
| Максимальный напор H | 4 м |
| Монтажная длина | 180 мм |
| Размер подключения | 1" |
| Рабочая среда | вода, растворы гликолей до 50% |
| Максимальное рабочее давление PN | 10 бар |
| Температура перекачиваемой среды | от +2°C до +110°C |
| Показатель pH | от 7 до 9,5 |
| Степень пылевлагозащиты | IP 44 |
| Класс изоляции | H |
| Уровень шума | до 43 дБ(А) |
| Номинальное напряжение | 220/230 В |
| Частота сети | 50 Гц |
| Температура окружающей среды | от 0°C до +40°C |
| Относительная влажность окружающей среды | до 95% |
| Материал корпуса | нержавеющая сталь |
| Материал вала | нержавеющая сталь |
| Материал подшипинков | керамика |
| Вес | 3 кг |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Китай |
| Страна производства | Китай |
