Труба Elsen Elspipe 16x2.0 мм. PE-Xa из сшитого полиэтилена для тёплого пола 500 м. (EPF16.2020-500)

Труба Elsen Elspipe 16x2.0 из термостойкого полиэтилена PE-RT в бухтах 500 м (EPF16.2020-500) - 1 м предназначена для применения в системах питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, системах холодного и горячего теплоснабжения, в низкотемпературных системах отопления и холодоснабжения (тёплый пол, тёплые/холодные стены, системы обогрева открытых площадок). Допускается применение в качестве технологических трубопроводов для транспортировки жидкостей не агрессивных к материалу труб.

Соединения труб рекомендуется выполнять при помощи резьбозажимных фитингов ELSEN арт. EFB01.1620EK

Условия эксплуатации

Красные трубы Elsen Elspipe PE-RT/EVOH могут применяться во внутридомовых системах холодного и горячего водоснабжения и в системах отопления с максимальной температурой +90°C Труба для отопления и водоснабжения Элсен PERT выдерживает давление в системе до 6 бар.

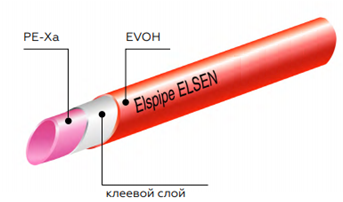

Конструкция трубы

Указания по монтажу труб Elsen Elspipe PERT

• Перед проведением монтажных работ необходимо выяснить у теплоснабжающей организации предельные рабочие параметры теплоносителя в системе отопления и воды в системе водоснабжения.
• При прокладке труб ELSEN серии EPF внутри стен и полов необходимо применить теплоизоляцию трубопроводов для предохранения поверхности стен (пола) от повреждений из-за линейного удлинения труб и предотвращения потерь тепла через поверхность конструкции.
• При прокладке труб ELSEN в неотапливаемых (холодных) помещениях при возможных изменениях температуры следует предусмотреть специальную трубную изоляцию, что предотвратит потери тепла с поверхности труб.
• При прокладке теплоизолированных труб в изоляционном слое между бетоном и стяжкой, необходимо предусмотреть расположение труб таким образом, чтобы линейное удлинение компенсировалось изоляцией. Если перекрытие не следует осуществлять прокладку трубопровод в специальной трубной изоляции.
• Для защиты трубопроводов от замерзания могут использоваться антифризы, на основе гликолевой смеси с максимальной концентрацией не более 40%.
• При прокладке трубопроводов необходимо крепить их к конструкциям стен или перекрытий. Расстояния между крепежами зависит от диаметра трубопровода: D 16–1000 мм, D 25-1300 мм, D 40-1800 мм, D 20-1150 мм, D 32-1500 мм.
• Монтаж трубопроводов из полимерных труб должен предусматривать скрытую прокладку: в полу, плинтусах, за экранами, в штробах, шахтах, каналах и т.д.
• Замоноличивание труб без кожуха в строительные конструкции допускается в зданиях со сроком службы менее 20 лет при расчетном сроке службы труб 40 лет и более.
• При скрытой прокладке трубопроводов следует предусматривать люки в местах расположения разборных соединений и арматуры.
• Допускается открытая прокладка в местах, где исключается их механическое, термическое повреждение и прямое воздействие солнечного и/или ультрафиолетового излучения на трубы.
• Бухты труб, хранившиеся или транспортировавшиеся при температуре ниже 0 °С перед проведением монтажных работ необходимо выдержать не менее 24 ч при температуре не ниже +10°С.
• Свободные концы труб необходимо закрывать заглушками во избежание попадания грязи и мусора в трубу.
• При использовании труб в системах напольного отопления, заливка стяжки бетоном допускается только после проведения положительных гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;
• Минимальная высота заливки раствора над поверхностью трубы должна быть не менее 3 см.
• Механическое повреждение слоя EVOH увеличивает кислородопроницаемость трубопровода.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
