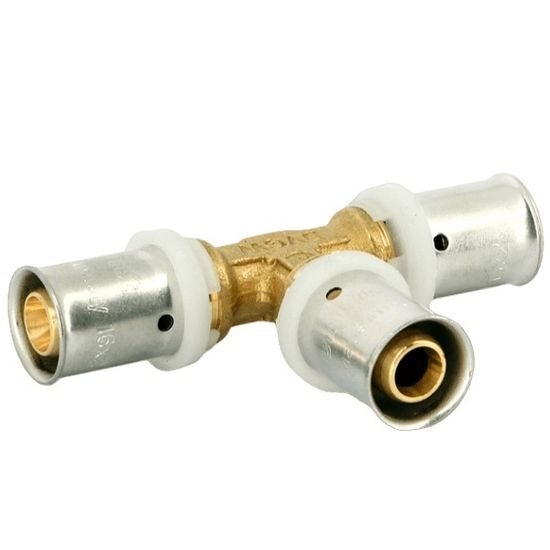

Тройник пресс Uni-Fitt 16x16x16 мм для металлопластиковых труб фитинг (706G6660)

Тройник пресс Uni-Fitt 16x16x16 мм для металлопластиковых труб фитинг (706G6660)
Uni-Fitt
Артикул: 706G6660
652 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 3 года

Сумма заказа:
652 руб

Тройник пресс Uni-Fitt 16x16x16 мм для металлопластиковых труб предназначен для соединения металлопластиковых труб (PEx/AL/PEx, PEx/AL/PE, PE/AL/PERT) в системах отопления, холодного и горячего водоснабжения. Пресс-фитинги относятся к неразборным соединениям, т.е. соединения трубопроводов не подлежат разборке.

Преимущества использования латунных пресс-фитингов Uni-Fitt

  • фитинги допускается использовать для скрытой прокладки трубопровода (в бетонной стяжке);
  • фитинги не требует обслуживания в процессе эксплуатации трубопровода;
  • высокая термостойкость - до +110°C;
  • конструкция фитингов гарантирует максимальную герметичность соединений.

Конструкция и материалы

Конструкция прессовых фитингов Юнифитт

Корпус фитинга выполнен из латуни марки CW617N, обжимная гильза выполнена из нержавеющей стали AISI 304, уплотнительные кольца – EPDM (этилен-пропиленовый каучук), диэлектрическое кольцо PE-LD (полиэтилен низкой плотности).

Профиль кольца позволяет осуществить точное прилегание насадок пресс-инструмента. Смотровые «окошки», расположенные на гильзе, предназначены для контроля правильного положения трубы. Фитинг снабжён контуром безопасности для визуального выявления неопрессованных соединений во время гидравлических испытаний давлением.

Условия эксплуатации

Пресс-тройникUni-Fitt 16x16x16 мм для металлопластиковых труб (арт. 706G6660) разрешается применять в системах с давлением не более 10 атмосфер. Температура теплоносителя не должна превышать +110°C. Системы с использованием пресс-фитингов допускается использовать для скрытой (в бетонной стяжке) прокладки трубопровода, фитинг не нуждается в дополнительном обслуживании в течении всего срока эксплуатации трубопровода.

Порядок монтажа пресс-фитингов Юни-Фитт

  1. отрезать металлопластиковую трубу нужной длины строго перпендикулярно оси трубы;
  2. подготовить трубу к монтажу пресс-фитинга (откалибровать трубу и снять внутреннюю фаску);
  3. вставить штуцер фитинга в трубу, не повредив уплотнительных колец;
  4. проверить глубину положения трубы через отверстия в гильзе;
  5. проверить исправность инструмента, соответствие типа клещей и соответствие клещей диаметру трубы;
  6. вставить фитинг в насадку пресс-инструмента ручного или электрического типа;
  7. опресовать соединение до смыкания губок пресс-насадки;
  8. снять пресс-клещи с соединения;
  9. перед заливкой бетонной стяжки обязательно провести гидравлическое испытание давлением.

Габариты

DN - 16 мм
L - 90 мм
L1 - 25 мм
H - 45 мм

Документация

  1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительUni-Fitt
Серия706G
Артикул706G6660
Тип фитингатройник
Назначениедля металлопластиковых труб
Способ соединения с трубопроводомопрессовка
Диаметр трубопровода16 мм
Материал фитингалатунь CW617N
Материал гильзынержавеющая сталь AISI 304
Материал уплотнительных колецEPDM
Рабочее давление10 бар
Максимальная рабочая температура+110°C
Официальная гарантия производителя3 года
Страна-родина брендаИталия
Страна производстваИталия
