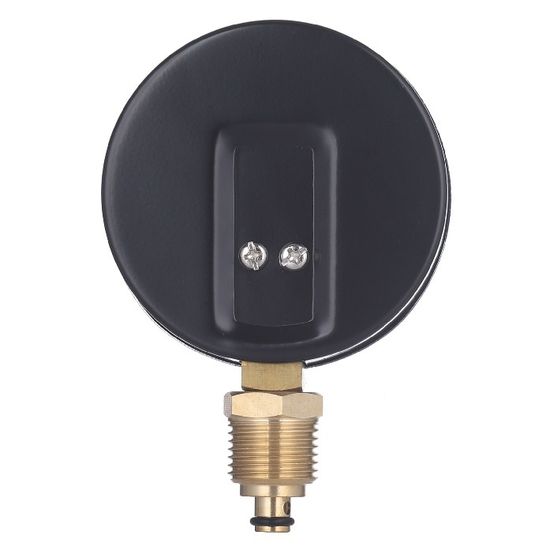

Термоманометр радиальный Rommer 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (RIM-0006-800615)
Заказать звонок

Термоманометр радиальный Rommer 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (RIM-0006-800615)

Термоманометр радиальный Rommer 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (RIM-0006-800615)
Rommer
Артикул: RIM-0006-800615
585 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 1 год

Сумма заказа:
585 руб

Радиальный термоманометр Rommer 1/2", 6 бар, +120°С, 80 мм с запорным клапаном (RIM-0006-800615) применяется для постоянного мониторинга и точного измерения параметров давления и температуры различных сред в системах отопления, горячего и холодного водоснабжения, тепло- и холодоснабжения вентиляционных установок.

Конструкция

Устройство и материалы радиального термоманометра

1 - Корпус из пластика ABS
2 - Защитное стекло из акрила
3 - Циферблат из алюминия
4 - Стрелка из пластика
5 - Чувствительный термоэлемент -
биметаллическая спираль
6 - Датчик давления - трубчатая пружина (Бурдона)
7 - Присоединительный патрубок из латуни
8 - Присоединительный штуцер из латуни

Принцип работы

Чувствительный элемент термометра представляет собой пластину, выполненную из двух спрессованных друг с другом различных металлов, имеющих разные коэффициенты линейного расширения. Пружина одним концом прикреплена к штоку, другой конец пружины жестко соединен со стрелкой термометра. При изменении температуры пружина раскручивается, поворачивая за собой стрелку.

Внутренняя полость пружины манометра соединена с измеряемой средой трубопровода через присоединительный патрубок. Упругая деформация пружины уравновешивается давлением измеряемой среды. При изменении давления пружина изгибается, ее линейное движение с помощью передаточного механизма преобразуется в движение указывающей стрелки прибора.

В корпус присоединительного штуцера встроен отсечной клапан. Он запирает выход измеряемой среды в случае демонтажа прибора.

Рекомендации по монтажу

  1. Термоманометры Rommer следует располагать в местах, доступных для визуализации и обслуживания.
  2. Термоманометр вкручивается в бобышку либо специальный 3-х ходовой кран в положении, удобном для наблюдения за показаниями прибора.
  3. Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
  4. Закручивать термоманометр при монтаже следует только за шестигранную часть его штуцера, с использованием рожкового гаечного ключа, не допуская приложения каких-либо усилий к корпусу Термоманометра. При монтаже и эксплуатации термоманометров Роммер применение рычажных газовых ключей категорически запрещено.
  5. После осуществления монтажа необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарнотехнические системы зданий».

Документация

  1. Паспорт на термоманометры Rommer (открыть PDF-файл)
  2. Листовка "Контрольно-измерительные приборы Rommer" (открыть PDF-файл)

Технические характеристики

ПроизводительRommer
СерияRIM-0006
АртикулRIM-0006-800615
Типтермоманометр
Рабочая средавода, растворы гликолей
Способ соединения с трубопроводомтрубная резьба
Способ крепления манометрарадиальный
Присоединительный размерG 1/2" НР
Диапазон показаний манометраот 0 до 6 бар
Диаметр прибора80 мм
Температура рабочей средыот 0°C до +120°C
Класс точности манометра2.5
Класс точности термометра2.0
Степень электрической защитыIP31
Материал корпусапластик ABS
Материал циферблатаалюминий с чёрной шкалой
Материал стеклаакрил
Температура окружающей средыот -20°C до +60°C
Температура транспортировки и храненияот -20°C до +60°C
Вес180 г
Срок службы2 года
Официальная гарантия производителя1 год
Страна-родина брендаРоссия
Страна производстваКитай
